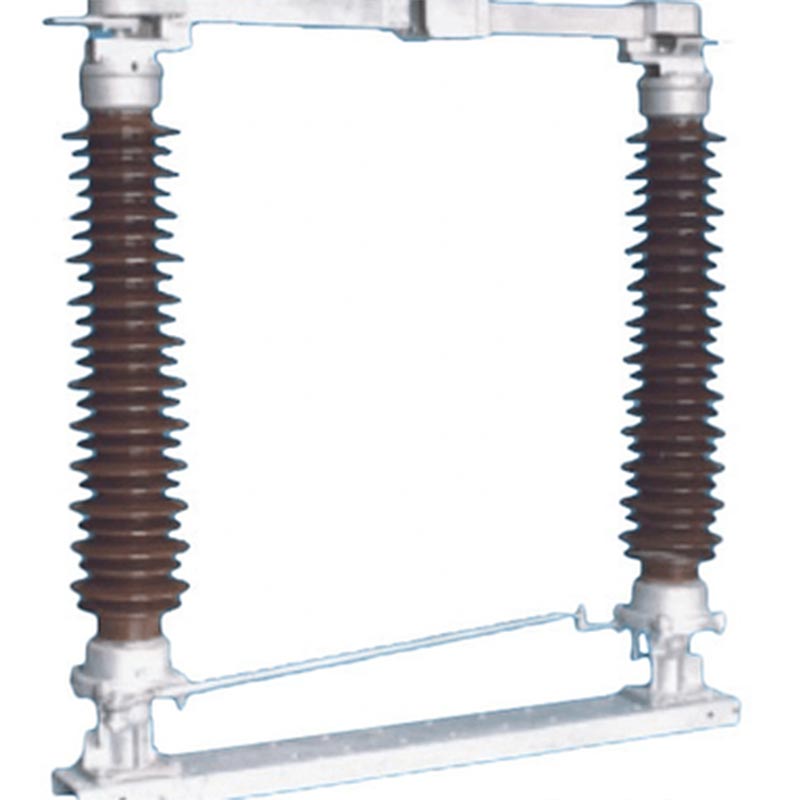

Моторлы сыртқы оқшаулау қосқышы Usune компаниясының сыртқы айнымалы ток үшін арнайы жасалған негізгі өнімі болып табылады. номиналды жиілігі 50Гц және номиналды кернеуі 35кВ~170кВ тізбектер. Бұл жабдықтың негізгі бөлігі болып табылады энергетикалық жүйелердің қауіпсіз және тұрақты жұмысын қамтамасыз ету және осы серияның негізгі блогы бола алады туынды өнімдер. Өнімдер IEC 62271-102 «Жоғары вольтты айнымалы ток» стандартына сәйкес жасалған. ажыратқыштар мен жерге қосқыштарды ажырату» және IEC 60694 «Жоғары вольтты тарату құрылғыларына арналған жалпы техникалық шарттар» және басқару құралдары» кәсіби сараптама мен өнімнің сенімділігін қамтамасыз етеді.
Көлденең айналмалы коммутация құрылымы бар бұл қосқыш жоғары оқшаулау деңгейлерімен, күшті ластануымен мақтана алады. қарсылық, тұрақты механикалық өнімділік және ыңғайлы орнату және техникалық қызмет көрсету. Ол қолмен де және электрлік жұмыс және қажет болған жағдайда жерге қосу қосқышымен конфигурациялануы мүмкін. Ол қатал ашық ауада бейімделеді биіктік, төмен температура және қатты ластану сияқты орталар. Сенімді жеткізуші ретінде, Usune қатаң халықаралық стандарттарды ұстанады және тұтынушыларға жоғары сапаны қамтамасыз ету үшін өнім сапасын қатаң бақылайды, қауіпсіз және берік ажыратқыштар.
Сыртқы қолмен моторлы оқшаулау қосқышы сыртқы қуат беру және тарату жүйелерінде кеңінен қолданылады электр желілерінде, өнеркәсіптік және тау-кен кәсіпорындарында, қала құрылысында және жаңа энергия өндіруде. Бұл жиі электрмен оқшаулауды және қауіпсіздікті қамтамасыз етуді қажет ететін қолданбалар үшін жарамды және әсіресе өте қолайлы электрмен жабдықтаудың үздіксіздігі мен қауіпсіздігін тиімді қамтамасыз ететін қатал сыртқы орталарға арналған.
Өнім тамаша техникалық өнімділікке ие және әртүрлі сипаттамаларды қамтиды. Оның негізгі параметрлері болып табылады
келесідей:
- Номиналды кернеу: 35кВ~170кВ
- Номиналды ток: 630A~2500A
- Номиналды қысқа уақытқа төзімді ток: 20кА/с~50кА/с
- Номиналды шыңға төзімді ток: 50кА~125кА
- Негізгі тізбек кедергісі: ≤125μΩ (үлгіге байланысты өзгереді)
- Бір минуттық қуат жиілігінің төзімділігі кернеуі: 80кВ~200кВ
- найзағай импульсіне төзімді кернеу: 115кВ~860кВ (үлгіге және жерге қосу қосқышына байланысты өзгереді)
- Жұмыс механизмі: нұсқаулық (CS11, CS17D, CS14G сериялары) немесе электрлік (CJ2 түрі)

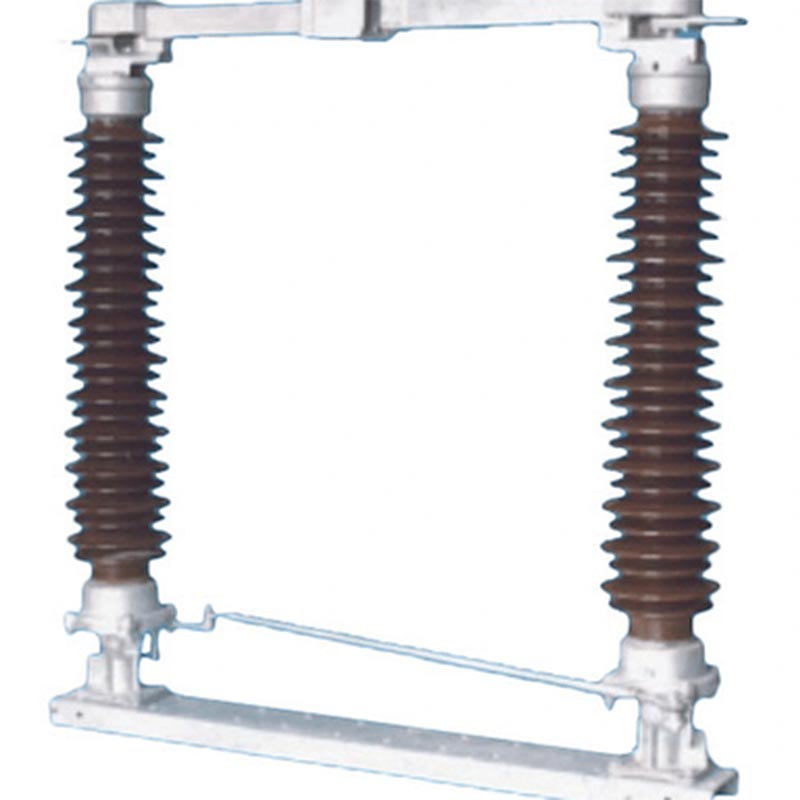

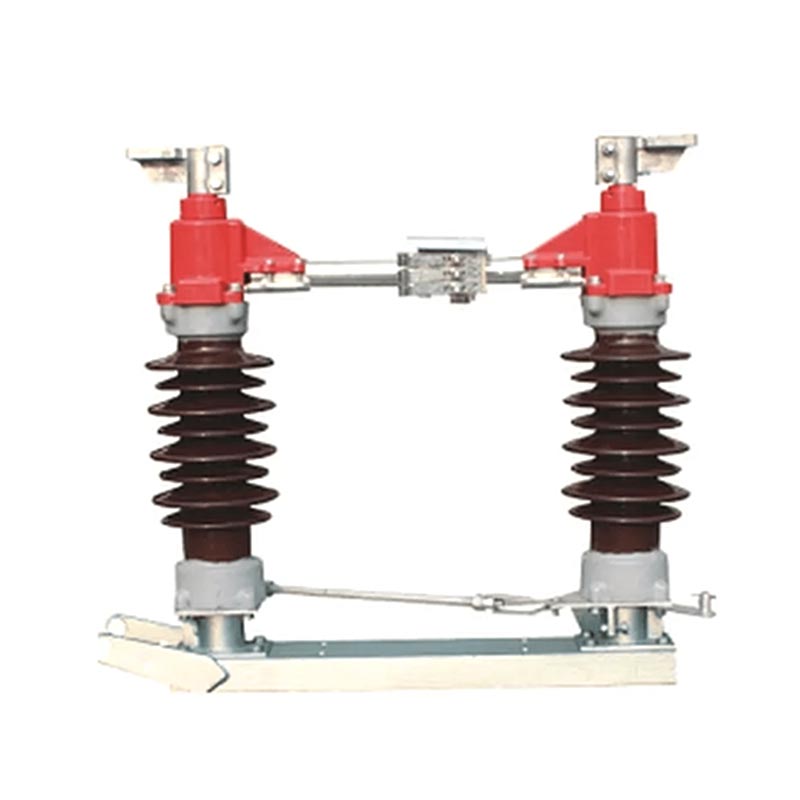

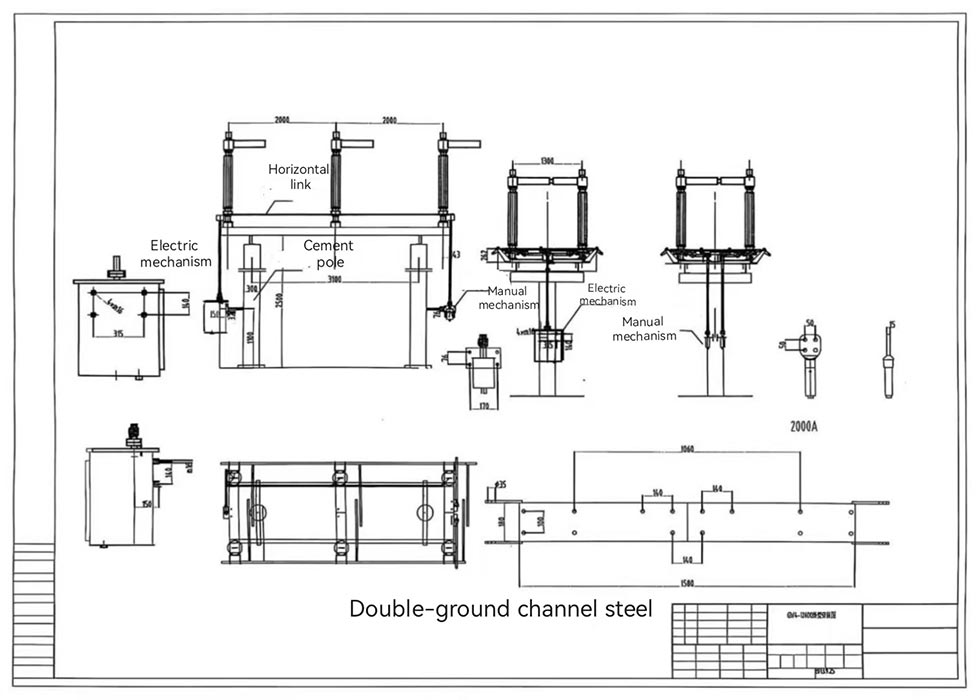

Оқшаулау қосқышы Outdoor Manual Motorized екі позициялы қол алысу құрылымын пайдаланады. Әрбір кезең базадан тұрады, пост изоляторлары, шығыс терминалдар және контактілер. Екі пост изоляторы бір-біріне параллель орнатылады негіздің екі шетіндегі және негізге перпендикуляр мойынтіректердің орындықтары. Негізгі өткізгіш бөлігі шамамен айналады Пост изоляторларымен 90°. Ортаңғы контакт шаң мен шаңды кетіретін өздігінен тазаланатын айналмалы құрылымға ие сенімді жанасуды қамтамасыз ететін ашу және жабу кезінде контактіден кір. Айналмалы бөліктер тығыздағышты қабылдайды, техникалық қызмет көрсетуді қажет етпейтін дизайн және беріліс қорабының құрамдас бөліктері тот баспайтын болаттан жасалған түйреуіштер мен молибденді пайдаланады құрамында дисульфид бар нейлон втулкалар, олар коррозияға төзімді және тот баспайды.
Байланыс саусақтары беріктігі жоғары, өткізгіштігі жоғары және икемділігі жоғары материалдың жаңа түрін пайдаланады. Олар сүйенеді серіппелі коррозиядан және термиялық күйдіруден туындаған контактілердің бұзылуын болдырмай, контактілерді қысу үшін өздерінің икемділігі. Бұл өткізгіш құрамдас құрылым ұлттық пайдалы модель патентін алды.
≤2000м биіктікке, қоршаған орта температурасы -40℃ және +40℃, жел жылдамдығы ≤34м/с және сейсмикалық қарқындылыққа ≤8 бейімделеді градус. Жылжымалы қашықтық GB/T5582 стандартының III немесе IV класс талаптарына сәйкес келеді. Ластануға күшті қарсылық және мұздану (мұздың қалыңдығы ≤10мм).
Қолмен және электрлік жұмысты қолдайды, қажетінше таңдалады. Қолмен механизмді басқару оңай, ал электр механизмі (CJ2 түрі) айнымалы ток қозғалтқышымен редуктор арқылы қозғалады, жоғары тиімділікті және еңбекті үнемдейтін өнімділік.
Жерге қосқышпен жабдықталған кезде негізгі өткізгіш тізбегі мен жерге қосу қосқышы сенімді негізгі тізбек жабылған кезде жерге қосу қосқышының жабылмауын қамтамасыз ету және керісінше, кездейсоқ жұмысты болдырмау.
Фазалық және тік шатундар қысқыш құрылымды қабылдайды, бұл түйреуіштер мен түйреуіштердің қажеттілігін болдырмайды. дәнекерлеу, нәтижесінде орнатудың жоғары тиімділігі. Айналмалы бөлшектер техникалық қызмет көрсетуді қажет етпейді, жұмыс тәртібін жеңілдетеді тексерулер мен техникалық қызмет көрсету, ұзақ мерзімді пайдалану шығындарын азайту.

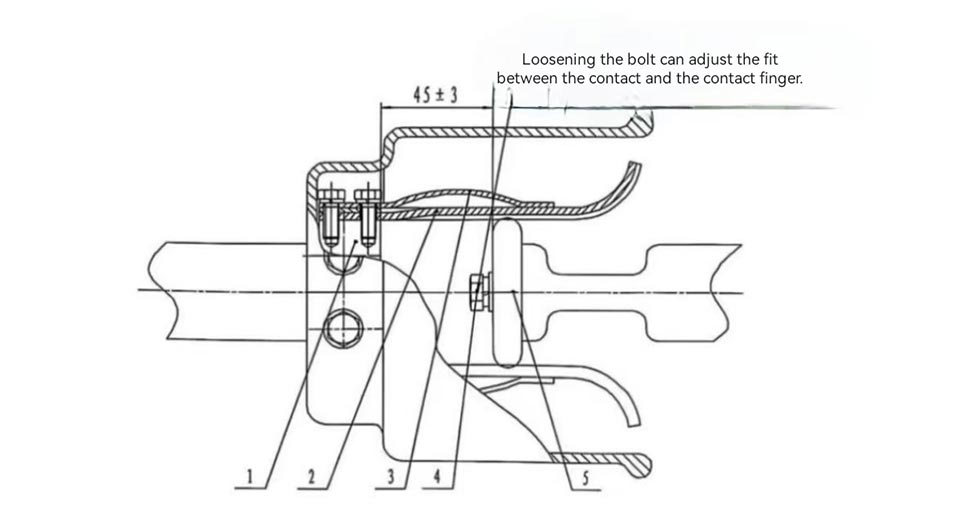

1. Саусақпен жанасу негізі
2. Саусақпен түрту
3. Магниттік құлып тақтасы
4. Болт
5. Байланыс
Сурет 2 Үстем электрлік байланыс нүктелерінің схемалық диаграммасы

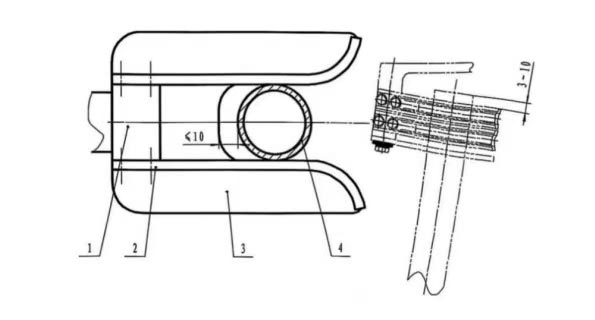

1. Ұнтақталған пышақ статикалық контакт басы
2. Жанасу саусақ
3. Орналастыру тақтасы
4. Ұнтақталған пышақ түтігі
3-сурет Жерге қосу түтігінің және орналастыру тақтасының орналасуының схемалық диаграммасы

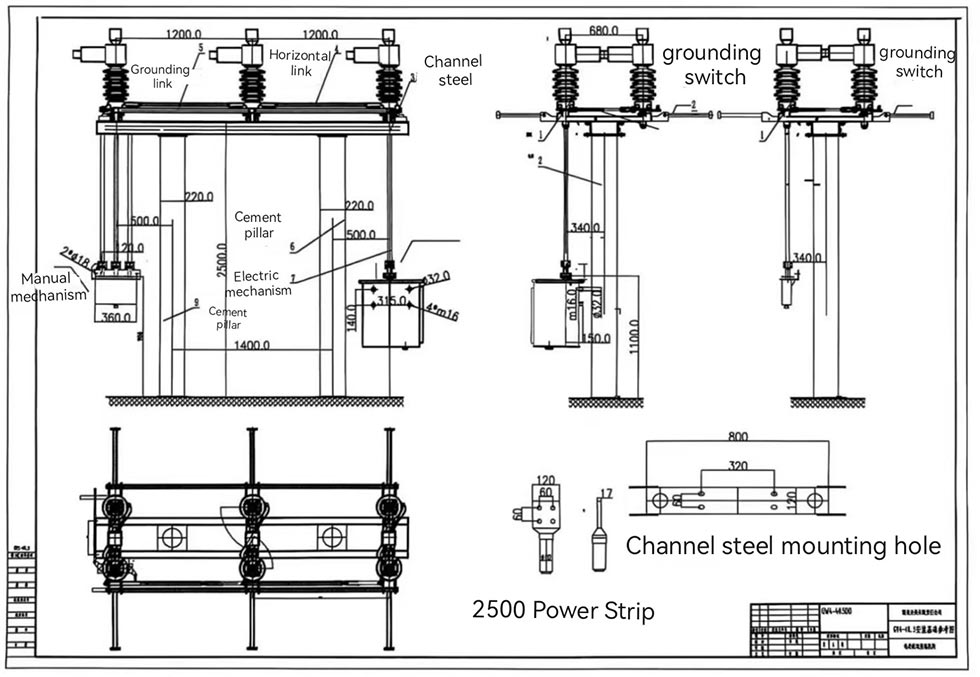

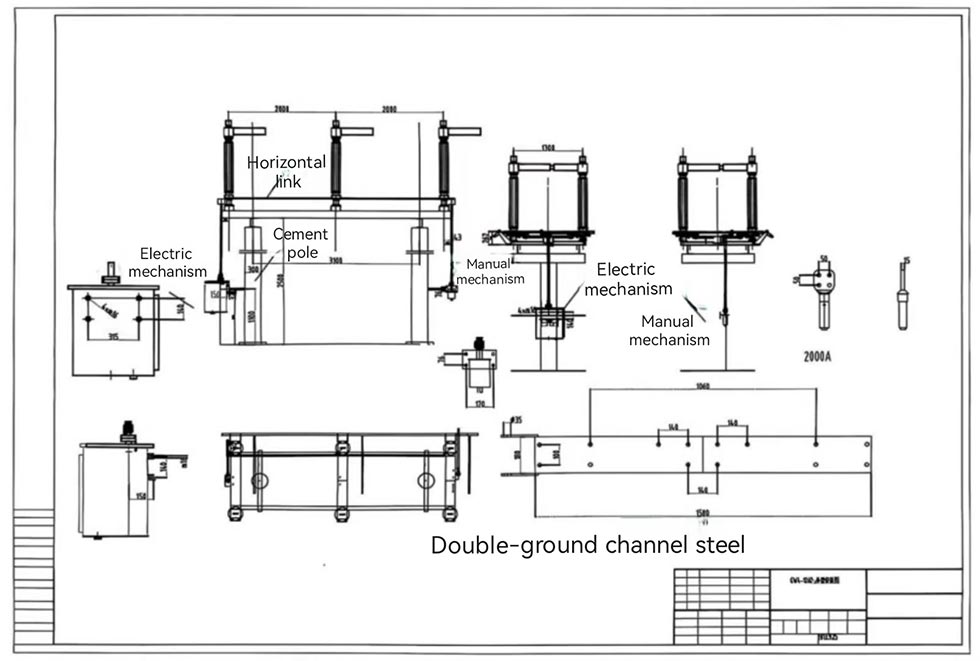

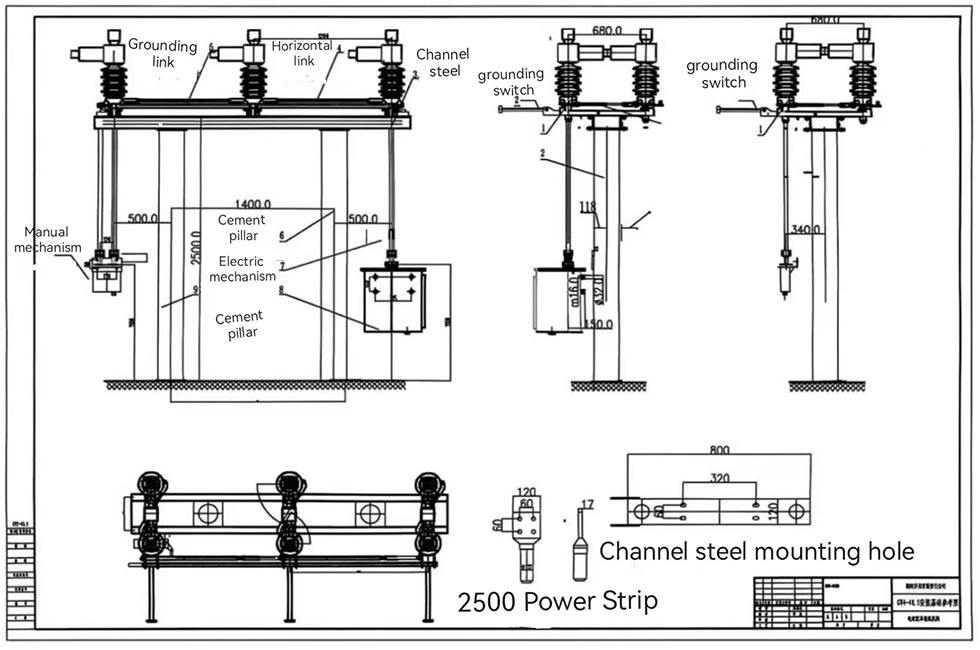

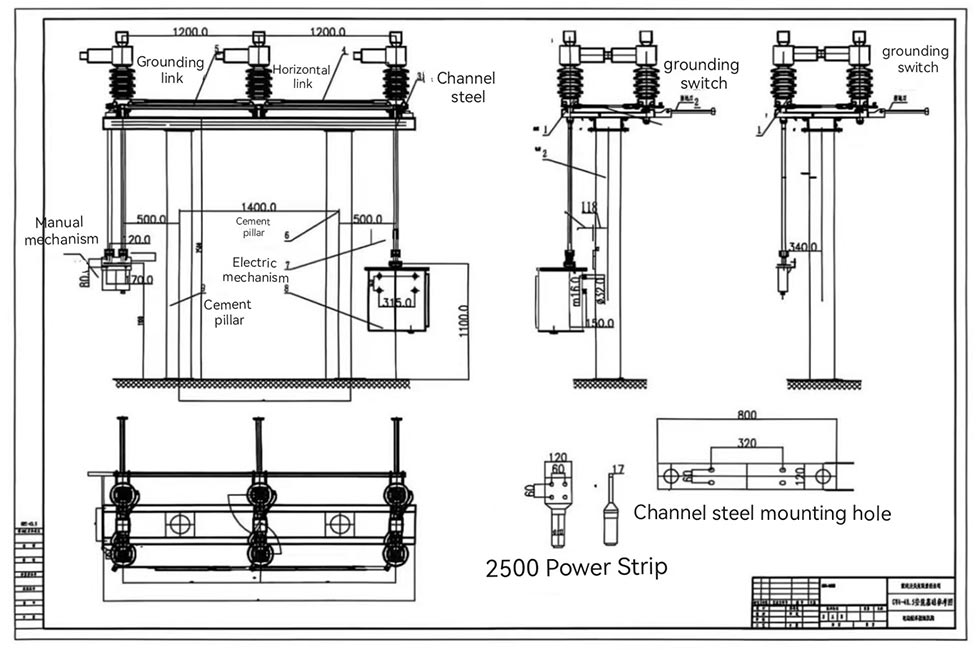

4-сурет Көтеру схемасы

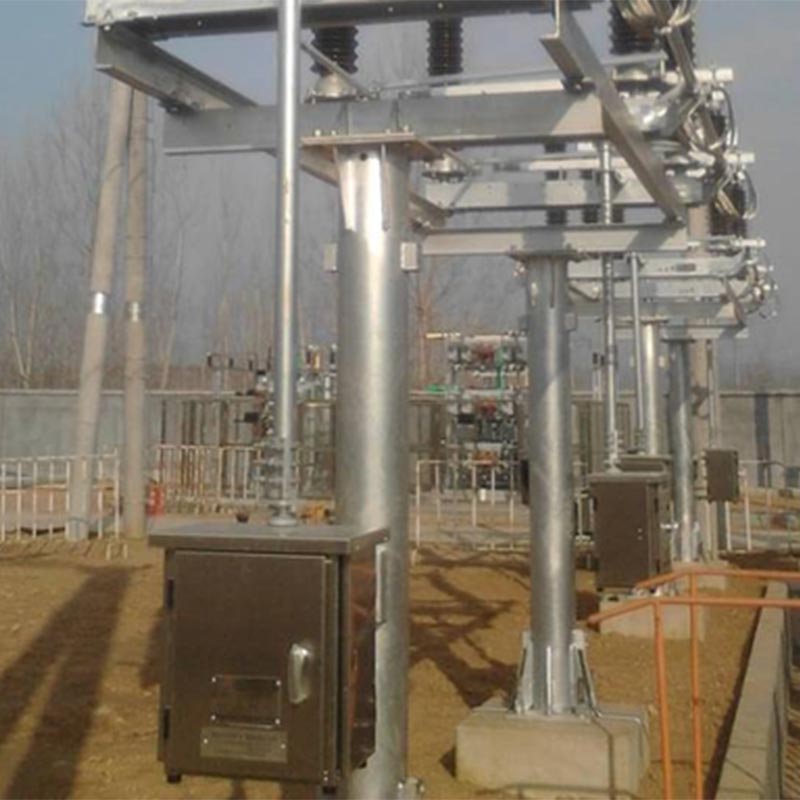

Жағдайды зерттеу: Батыс Қытайдағы биік таулы электр желісі жобасы
Қытайдың батысындағы электр желілері компаниясы 110 кВ электр беру желісін жаңарту жобасын қолға алуда. мекен-жайында орналасқан 1800 м биіктікте жобаның жылдық орташа температурасы -15℃-ден 25℃-ге дейін, жиі күшті желдер және қыста қалың қар жауады. Жоба Usune GW4(A)-126(D)(W)/1250 ажыратқыштарды таңдады (CJ2-мен жабдықталған) электрмен жұмыс істейтін механизмдер мен жерге қосқыштар). Соңғы үш жылда өнім көрсетілді тамаша қоршаған ортаға бейімделу, оқшаулағыштың зақымдануы немесе контактінің қызып кетуі жоқ. Ашу және жабу операциялар біркелкі және ол қыста 8 мм мұз жиналса да қалыпты жұмыс істей алады, бұл электр желісінің тұрақты жұмысы. Өндіруші ретінде Usune орнында орнату нұсқауларын және тұрақты қамтамасыз етті жобаға техникалық қызмет көрсету, клиенттің жоғары бағасын алу.
A1: Қолмен жұмыс жасау моментінің жоғарылауының негізгі себебі - айналмалы бөліктердегі майлау майы беріліс жүйесі кеуіп кеткен, ластанған немесе білік түйреуіштері тот басқан, бұл берілістің артуына әкеледі қарсылық. Шешім: Біріншіден, жұмысты тоқтатыңыз. Оқшаулау қосқышы ашық күйде екенін растағаннан кейін және жоғары вольтты желі жерге тұйықталған, айналмалы бөліктерді бөлшектеңіз, жиналған кір мен тотты тазалаңыз және майлаудың тиісті мөлшері. Мәселе шешілмесе, Usune сатудан кейінгі қызмет көрсету тобына хабарласыңыз кәсіби жөндеу. Усуне зауытында уақтылы қолдау көрсету үшін кәсіби жөндеу қызметкерлері мен қосалқы бөлшектер бар.
A2: Оны жеңіл және орташа химиялық коррозиясы бар аймақтарда қолдануға болады. Негізгі сақтық шаралары: 1. Жеткізушіге хабарлаңыз тапсырыс беру кезінде қоршаған ортаның коррозия деңгейі. Усуне коррозияға қарсы өңдеуді (мысалы, ыстық суға батыру сияқты) реттейді арматураланған болат бөлшектерін мырыштау және коррозияға қарсы арнайы оқшаулағыштарды таңдау); 2. Үнемі тазалаңыз коррозиялық заттарды кетіру үшін оқшаулағыштар мен өткізгіш бөліктердің беті; 3. Кәдімгі тексеруді қысқартыңыз байланыс бетін және оқшаулағыш күйін тексеруге назар аудара отырып, зақымдалған бөлшектерді дереу ауыстырыңыз. үшін қатты химиялық коррозияға ұшыраған аймақтар үшін арнайы шешімдерді алу үшін Усуна техникалық бөлімінен кеңес алыңыз.

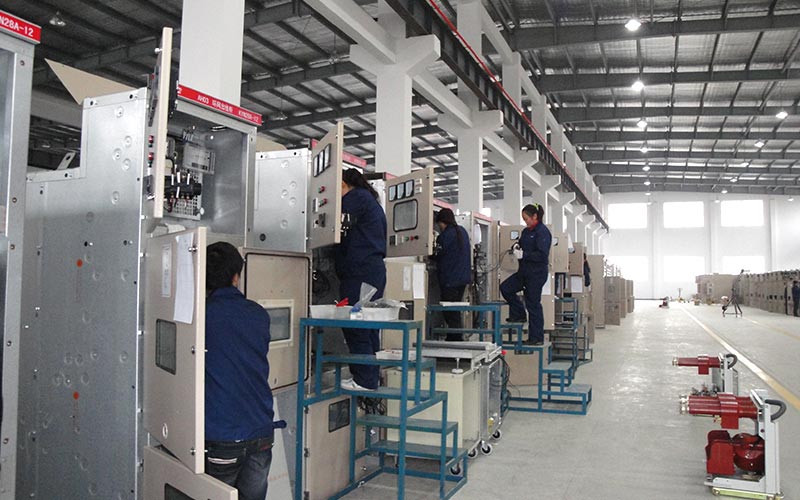

Әрбір пайдаланылған оқшаулау қосқышы сыртқы қолмен моторландырылған толық орнату керек-жарақтарымен және өнім сертификатымен, орнату және пайдалану жөніндегі нұсқаулықпен бірге тұтынушы тапсырыс берген жұмыс механизмі, және керек-жарақтар тізімі. Қытайда орналасқан жеткізуші ретінде Usune-де жан-жақты өндіріс және сатудан кейінгі жүйе бар: Зауытта әр өнімнің шығар алдында біліктілігін қамтамасыз ету үшін қатаң сапаны тексеру процесі бар зауыт; сатудан кейінгі қызмет көрсету тобы орнату бойынша нұсқаулықты, жөндеуді, техникалық қызмет көрсетуді және т.б. қамтамасыз етеді қызметтер, тұтынушылардың қажеттіліктеріне тәулік бойы жауап береді және жоғары сапалы өнімдер мен қамтамасыз етуге міндеттенеді үйде және шетелде тұтынушыларға мұқият қызмет көрсету, ұзақ мерзімді және тұрақты ынтымақтастық қатынастарын құру.
