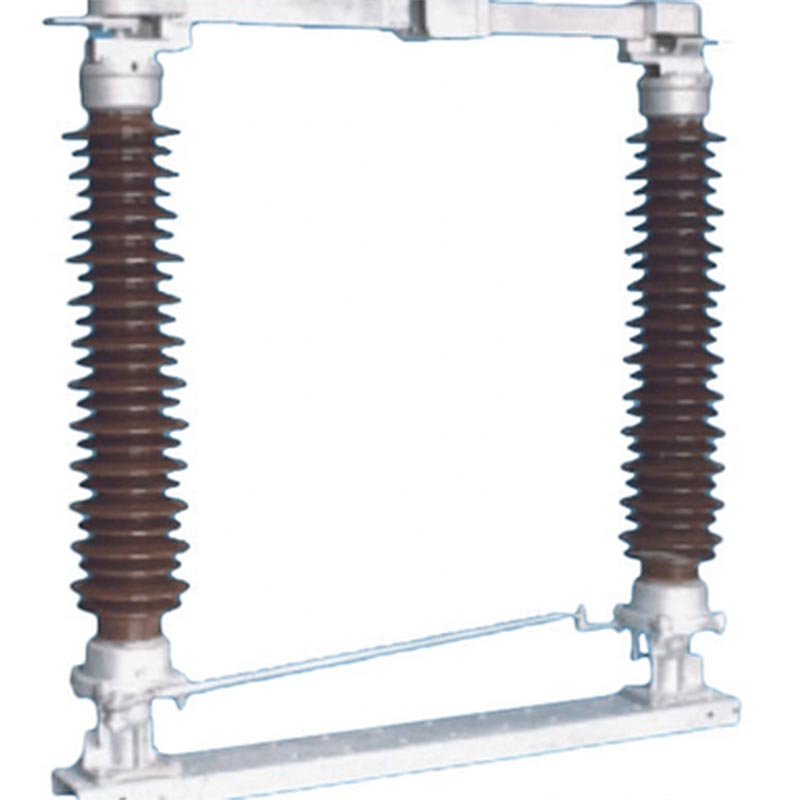

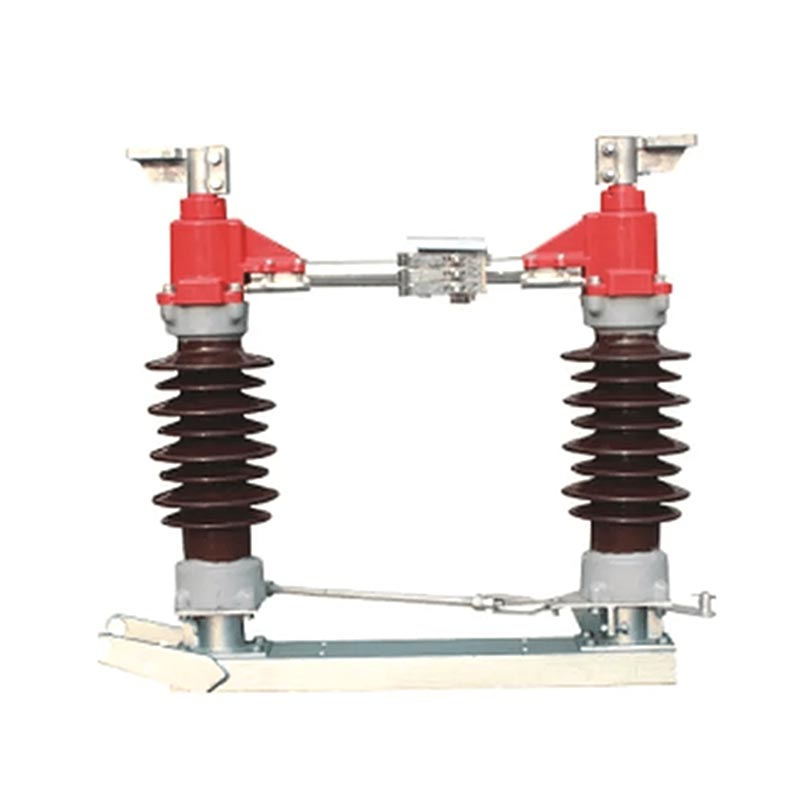

Usune GW4 сериялы сыртқы қосалқы станцияны ажыратқыш қосқышы тәуелсіз әзірленген және негізгі өнім болып табылады. Усуне жасаған. Ол 50 Гц номиналды жиілігі және 35 кВ номиналды кернеуі бар айнымалы ток тізбектері үшін жарамды. 170кВ. Ең алдымен, жүктемесіз жағдайда тізбекті ашу және жабу үшін пайдаланылады, бұл таптырмас қауіпсіздік болып табылады электр энергиясын беру және тарату жүйелеріндегі компонент. Ол туынды өнімдер үшін негізгі бірлік ретінде де қызмет ете алады әртүрлі жоба қажеттіліктерін қанағаттандыру үшін күшті кеңейтуді ұсынатын сол серияда.
Сыртқы қосалқы станцияның ажыратқышы көлденең айналмалы коммутациялық құрылымды қабылдайды, ол тұрақты механикалық өнімділік, жоғары оқшаулау деңгейі, күшті ластануға төзімділік және ыңғайлы орнату және техникалық қызмет көрсету. Ол қуат көздерін тиімді оқшаулайды, электр жабдықтарына техникалық қызмет көрсету қауіпсіздігін қамтамасыз етеді және жүктемесіз ауысу операцияларын аяқтайды, бұл оны жоғары сияқты әртүрлі қатал сыртқы орталарға қолайлы етеді биіктік, төмен температура және қатты ластану.
1. Қуатты оқшаулау: техникалық қызмет көрсету қауіпсіздігін қамтамасыз ете отырып, жабдықты электр желісінен тиімді ажыратады.
персонал мен жабдықтар;
2. Ұзақ мерзімді жүктеме сыйымдылығы: үздіксіз қуатты қамтамасыз ете отырып, ұзақ уақыт бойы номиналды жүктеме тогын тұрақты көтере алады.
қамтамасыз ету;
3. Жүктемесіз коммутация: жүктемесіз желілер мен трансформаторларды, сондай-ақ шиналарды ауыстырып қосуды аяқтайды.
электр желісін икемді реттеу қажеттіліктерін қанағаттандыратын операциялар;
4. Жерге тұйықтауды қорғау: тізбектің сенімді жерге тұйықталуына қол жеткізу үшін қажет болған жағдайда жерге қосу қосқышымен конфигурациялауға болады,
пайдалану қауіпсіздігін одан әрі арттыру.
Өнімнің сапасы мен жұмыс қауіпсіздігін қамтамасыз ету үшін Usune GW4 сериясы халықаралық талаптарды қатаң сақтайды беделді стандарттар, соның ішінде IEC 62271-102 «Жоғары вольтты айнымалы ток ажыратқыштар мен жерге қосу қосқыштары» және IEC 60694 «Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына арналған жалпы техникалық шарттар». Зауыт а қатаң сапаны тексеру процесі. Әрбір өнім шығарар алдында жан-жақты өнімділік сынағынан өтеді барлық параметрлердің стандартты талаптарға сай болуын қамтамасыз ету үшін зауыт.
Өнімнің техникалық параметрлері Usune GW4 сериясы GW4(A)-35(D)(W), GW4(A)-126(D)(W), сияқты бірнеше үлгілерді қамтиды. және GW4(A)-170(D)(W), номиналды токтары 630А-дан 2500А-ға дейінгі, әртүрлі кернеу деңгейлері мен жүктемелерге жарамды сценарийлер. Негізгі техникалық параметрлер (негізгі көрсеткіштер) мыналар болып табылады:
| Модельдер сериясы | Номиналды кернеу (кВ) | Номиналды ток (A) | Номиналды қысқа уақытқа төзімді ток (кА/с) | Найзағай импульсіне төзімді кернеу (кВ) | Негізгі тізбек кедергісі (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Сонымен қатар, өнімдер CS11, CS17D және CS14G қолмен басқару механизмдерімен және CJ2 электрлік жұмыс механизмдері. Көмекші қосқыш конфигурациялары қамтамасыз ету үшін механизм түріне сәйкес оңтайландырылған икемді және сенімді жұмыс.
Екі жақты тығыздалған дизайн, білік жинағы екі радиалды шарикті мойынтіректермен қамтамасыз етілген, бұл ылғалдың, шаңның және зиянды газдардың енуі.
Ортаңғы контакт өздігінен әрекет ететін жанасу саусақты пайдаланады, бұл серіппенің қажеттілігін болдырмайды. Ол өз бетінше сүйенеді контактіні қысу үшін серпімділік, тұрақты контактіні қамтамасыз ету және техникалық қызмет көрсету шығындарын азайту.
Негізгі өткізгіш тізбегі және жерге қосу қосқышы бір-бірімен байланысын қамтамасыз ететін блоктау механизмімен жабдықталған негізгі тізбек жабылған кезде жерге қосу қосқышы жабыла алмайды және керісінше дұрыс жұмыс істемеуін болдырмайды.
Шығатын негіздің ішіндегі икемді қосылым өткізгіш штангаға және клемма тақтасына мықтап бекітілген. Майсыз өздігінен майланатын подшипниктер тегіс айналуды қамтамасыз етеді және қызмет ету мерзімін ұзартады.
Usune жоғары вольтты электр жабдықтарын жобалауда көп жылдық тәжірибесі бар кәсіби ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыс тобына ие. The GW4 сериялы өткізгіш құрамдас құрылымы ұлттық пайдалы модель патентін алды. Жанасу саусақ a пайдаланады жоғары беріктігі, жоғары өткізгіштігі және жоғары серпімділігі бар жаңа материал, көктемгі коррозия сияқты мәселелерді болдырмайды, термиялық күйдіруге байланысты қысу күші төмендеді және жанасу кедергісі жоғарылады.
GW4 сериясы жетілген өндіріс технологиясымен және тұрақты өнімділігімен көптеген жылдар бойы нарықта болды. Айналмалы құрамдас бөліктер техникалық қызмет көрсетуді қажет етпейтін дизайнмен ерекшеленеді және беріліс бөліктері жұпталған тот баспайтын болаттан жасалған түйреуіштерді пайдаланады. молибден дисульфиді бар нейлон төлкелерімен. Болат құрамдас бөліктері тегіс болуын қамтамасыз ету үшін ыстық мырыштаудан өтеді пайдалану және ұзақ уақыт тоттанудың алдын алу.
Кәсіби өндіруші ретінде Usune өзінің өндіріс процесінде халықаралық стандарттарды қатаң сақтайды. The Зауыт шикізатты сатып алудан бастап бүкіл процесті қадағалайтын кешенді сапаны бақылау жүйесімен мақтана алады. өнімді құрастыруға және сынауға. Өнімдер көптеген беделді сынақтар мен сертификаттардан өтті және олардың өнімділігі салада кеңінен танылды.
Usune тұтынушылардың қанағаттануын бірінші орынға қояды, сатылым алдындағы жан-жақты кеңес беруді, орнату бойынша нұсқаулықты және сатудан кейінгі техникалық қызмет көрсету. Өнімдердің қызмет ету мерзімі ұзақ және техникалық қызмет көрсету шығындары төмен және зауыт тұтынушылардың мәселелерін шешу үшін сатылымнан кейінгі жан-жақты қолдау көрсетеді.
Usune GW4 сериялы сыртқы қосалқы станцияны ажыратқыш қосқышы қатал сыртқы орталарға арналған. күшті қоршаған ортаға бейімділік. Жұмыс жағдайлары келесі талаптарға сай болуы керек: биіктіктен аспауы керек 2000 м; қоршаған орта температурасы -40℃-тан +40℃; жел жылдамдығы 34 м/с аспайтын; сейсмикалық қарқындылығы 8 градустан аспайтын; мұздың қалыңдығы 10 мм-ден аспайды; ауыр шаңның болмауы, химиялық коррозия, күшті діріл және жанғыш/жарылғыш қауіптер; және деңгейлі орнату негізі. Пайдаланушының қолданбалы ортасы одан асып кетсе жоғарыда аталған талаптар үшін теңшелген шешімді Усунемен келісуге болады.

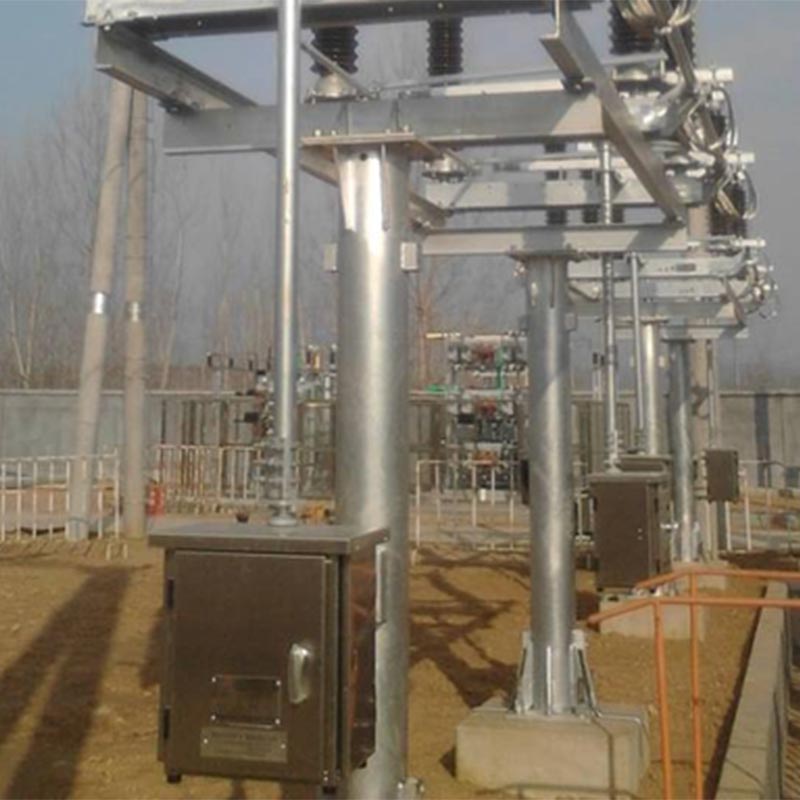

Жоба атауы: Солтүстік Қытайдағы 110кВ сыртқы қосалқы станцияны жаңарту жобасы
Жобаның анықтамасы: Бұл қосалқы станция Қытайдың солтүстігіндегі қатты қысты бастан кешіретін қалада орналасқан (ең аз температура -35℃) және жиі күшті желдер. Түпнұсқа айырғыштың қосқышы төмен температурадан зардап шекті қарсылық, тұрақсыз жұмыс және жоғары техникалық қызмет көрсету шығындары. Жан-жақты салыстырудан кейін жоба тобы Usune GW4-126(D)(W)/1250 сыртқы қосалқы станцияның ажыратқышын таңдады. Usune толық өнімді қамтамасыз етті люкс және орнату бойынша нұсқаулық қызметтері.
Қолдану нәтижелері: Өнім пайдалануға берілгеннен кейін 3 жыл бойы тұрақты жұмыс істеп, тамаша көрсетті төмен температураға және желге төзімділік. Оның ашу және жабу операциялары икемді және сенімді. The Өзін-өзі тазартатын контакт функциясы шаң мен қардың жиналуынан туындаған контактілердің бұзылуын тиімді болдырмайды техникалық қызмет көрсетусіз дизайн қосалқы станцияның күнделікті техникалық қызмет көрсету жүктемесін азайтады. Жоба иесі жоғары Usune өнімдерінің өнімділігін және сатудан кейінгі қызметін мойындайды және ұзақ мерзімді ынтымақтастыққа қол қойды Усунемен келісімге келіп, оны кейінгі қосалқы станцияларды жаңарту жобалары үшін тағайындалған өндіруші ретінде белгілейді.
A1: Біріншіден, шатунның деформацияланғанын, түйіспенің бос еместігін және қысқыш бос немесе сырғып жатыр. Деформацияланған шатун ауыстыру қажет; бос буындар мен қысқыштар болуы керек нұсқаулықта көрсетілген моментке сәйкес бұрау кілтімен бұраңыз (5-кестені қараңыз). Егер нұсқаулық жұмыс моменті айтарлықтай артады, бұл айналмалы бөліктердегі майлаудың кеуіп кетуіне немесе тот басуына байланысты болуы мүмкін. білік түйреуіш. Бірқалыпты жұмыс істеу үшін айналмалы бөліктерді тазалап, майлаңыз.
A2: Өнім техникалық қызмет көрсетуді қажет етпейтін етіп жасалған, бірақ қамтамасыз ету үшін жүйелі түрде тексеру және техникалық қызмет көрсету ұсынылады ұзақ мерзімді тұрақты жұмыс: 2 жыл сайын қарапайым жердегі тексеру жүргізілуі керек; қызметтен тыс кезде, техникалық қызмет көрсету 5 жыл сайын немесе 2000 операция сайын орындалуы керек; сайын күрделі жөндеуден өту керек 10 жыл немесе әрбір 5000 операция. Негізгі техникалық қызмет көрсету нүктелері мыналарды қамтиды: механикалық бөлшектердің тұтастығын тексеру және оқшаулағыштар, негізгі өткізгіш контурдың кедергісін өлшеу, болттардың герметикалығын тексеру және сынау қосалқы ажыратқыштар мен блоктаушы электр компоненттерінің жұмыс күйі.
1. Өніммен қамтамасыз етудің толықтығы: Әрбір Usune GW4 сериялы ажыратқыш және жерге қосу қосқышы жеткізіледі. орнату керек-жарақтары мен пайдаланушы тапсырыс берген жұмыс механизмі, өнім сертификатымен бірге, орнату және пайдалану нұсқаулығы, және біркелкі орнату мен пайдалануды қамтамасыз ету үшін керек-жарақтар тізімі.
2. Тапсырыс беру нұсқаулары Тапсырыс беру кезінде мынаны көрсетіңіз: өнім үлгісі, атауы, номиналды ток, номиналды кернеу, жерге қосу қосқышы конфигурацияланған (бір рет жерге қосу/қос жерге қосу); операцияның түрі, үлгісі және атауы механизм; электрмагниттік құлыптың қоректендіру көзі және кернеуінің көрсеткіші (бар болса); моделі және басқару кернеуі электрлік жұмыс механизмі (бар болса). Арнайы техникалық құжаттар немесе орнату керек-жарақтары қажет болса, тапсырыс бергенде көрсетіңіз.
1. Саусақпен жанасу негізі
2. Саусақпен түрту
3. Магниттік құлып тақтасы
4. Болт
5. Байланыс
Сурет 2 Үстем электрлік байланыс нүктелерінің схемалық диаграммасы
1. Ұнтақталған пышақ статикалық контакт басы
2. Жанасу саусақ
3. Орналастыру тақтасы
4. Ұнтақталған пышақ түтігі
3-сурет Жерге қосу түтігінің және орналастыру тақтасының орналасуының схемалық диаграммасы
4-сурет Көтеру схемасы
Зауыт, біз бағаның ақылға қонымды және бәсекеге қабілетті екеніне кепілдік бере аламыз.
Әдетте біз сіздің сұрауыңызды алғаннан кейін 24 сағат ішінде баға белгілейміз.
Иә, әрине, біз OEM қабылдаймыз.
Жеткізу уақыты тапсырыс берілген мөлшерге байланысты, әдетте төлемді алғаннан кейін 15-20 күн ішінде.
Барлық өнімдер керек-жарақтардан бастап тексеріледі және кету алдында әдеттегі сынақтардан өтеді біздің зауыт.
Сапа мәселелерін суретке немесе бейнеге түсіріп, тексеру және растау үшін бізге жіберіңіз, біз жауап береміз 1-3 күн ішінде сіз үшін қанағаттанарлық шешім.
Жеткізу күнінен бастап 12 ай.
● Біз бұл салада 14 жылдан астам маманданғанбыз және дизайнды қабылдайтын тәжірибелі R&D командасы бар.
және тапсырыс берушінің арнайы талаптары негізінде әрбір жоба үшін әзірлеу жұмыстары.
● Бізде компоненттерден дайын өнімге дейін өте қатаң QC процедурасы бар.
● 15-20 күн ішінде тұрақты өндіріс кезеңі.
● Бізде өнімдерге арналған сынақ есептерінің толық жинағы бар.
● Бір қадамдық шешім берілген.
