110кв 1250а 2000а айырғыш ажыратқыш

110кВ 1250А 2000А ажыратқыш қосқышы үш фазалы айнымалы ток 50Гц сыртқы жоғары вольтты электр құрылғысы болып табылады. номиналды кернеуі 126кВ (110кВ деңгейі) және номиналды ток 1250А/2000А. Ол негізінен ашу және жабу үшін қолданылады жүктемесіз жағдайда жұмыс істеу, техникалық қызмет көрсету жабдығын ток өткізгіш желілерден сенімді оқшаулау және анық қалыптастыру көрінетін үзіліс.

Usune ҒЗТКЖ және жоғары вольтты тарату құрылғыларын өндіруге маманданған кәсіби зауыт ретінде ұсынады. электр желісін қауіпсіз пайдалану талаптарын қанағаттандыратын 110кВ магистральдық электр жеткізу қосалқы станцияларына арналған өнімдер.

Құрылымдық ерекшеліктері

1. Қос бағаналы көлденең айналмалы құрылым

Әрбір фазада ашу және жабуға қол жеткізу үшін көлденеңінен синхронды түрде 90° айналатын екі оқшауланған баған бар; the негізі тығыздалған подшипниктері бар ыстық мырышталған болаттан жасалған, бұл оны коррозияға төзімді және берік етеді.

2. Өткізгіштігі жоғары байланыс жүйесі

110кВ 1250А 2000А айырғыш ажыратқыштың бөлінген типті негізгі контактілері күміс жалатылған мыстан жасалған, нәтижесінде төмен байланыс кедергісі, жоғары ток өткізу қабілеті және ұзақ мерзімді жұмыс кезінде ең аз қызып кету.

3. Қосымша жерге қосқыш және блоктау

Жерге қосқыштары бар модельдер реттілігін қатаң сақтай отырып, сенімді механикалық блоктаулармен жабдықталған "Негізгі қосқыш ашық → жерге қосу қосқышы жабық; жерге қосу қосқышы ашық → негізгі қосқыш жабық", тиімді түрде алдын алады дұрыс жұмыс істемеу.

4. Икемді жұмыс механизмі

CS14G немесе CS17G қолмен жұмыс істейтін механизмдермен немесе CJ6B немесе CJ11 электр механизмдерімен конфигурациялауға болады, жергілікті және қашықтан басқару пульті.

Негізгі техникалық параметрлер

Қолданбаның артықшылықтары

1. Жоғары сенімділік

- Өнімнің тұрақтылығын қамтамасыз ету үшін озық өндірістік жабдықты және қатаң сынақ әдістерін қолдана отырып өндірілген тұрақтылық.
- Стандартты жоғары сапалы материалдар мен талғампаз шеберлік өнім сапасының берік негізін қалайды.
- Сапа менеджментінің кешенді жүйесі шикізат қоймасынан бастап бүкіл өндіріс процесін қамтиды дайын өнімді жеткізу.

2. Қоршаған ортаға кең бейімділік

- Стандартты үлгілер -40℃ мен +40℃ аралығындағы температура диапазонында тұрақты жұмыс істей алады, көптеген аймақтар үшін қолайлы.
- Ластануға төзімді түрі (GW4-126W) күшейтілген оқшаулаумен ерекшеленеді, бұл оны қатты ластанған аумақтар үшін өте қолайлы етеді. жағалық аймақтар, өнеркәсіптік аймақтар немесе шаңы, тұз спрейі немесе химиялық коррозиясы жоғары аймақтар сияқты.
- Ол қатты жел, қатты жаңбыр және боран сияқты ауыр ауа райы жағдайларына төтеп бере алады.

3. Қауіпсіз және ыңғайлы жұмыс

- Айқын механикалық блоктау механизмі дұрыс жұмыс істемеуін тиімді болдырмайды, персоналдың қауіпсіздігін қамтамасыз етеді және жабдық.
- 110кВ 1250А 2000А ажыратқышы ықшам құрылымға ие, ол орнату орнын аз қажет етеді, сондықтан оны орнатуға, реттеуге және күтуге оңай.
- Көрінетін тоқтау нүктелері техникалық қызмет көрсету операциялары үшін интуитивті қауіпсіздік кепілдігін қамтамасыз етеді.

Практикалық қолдану жағдайы

1. Жағдайды зерттеу: Оңтүстік-Шығыс жағалау аймағындағы 110кВ жел электр станциясы

2. Жоба туралы мәлімет: Қытайдың оңтүстік-шығыс жағалауында, тұзы көп аймақта орналасқан 110 кВ жел электр станциясы спрей концентрациясы, жоғары ылғалдылық және қатты ластану.

3. Қолданылатын өнім: Usune GW4-126W 2000A Ластануға қарсы ажыратқыш (12 жиынтық)

4. Іске асыру нәтижелері:
- Жағалаудағы тұзды шашатын қатал ортаға бейімделе отырып, 5 жыл бойы ешбір ақаусыз сәтті жұмыс істеді.
- Ластануға қарсы композиттік изолятор сүзгісіз немесе ағынсыз тамаша оқшаулау өнімділігін сақтайды. ластану жарқылы.
- Күміс жалатылған контактілер тұрақты жанасуға төзімділігімен жарқыраған күйінде қалды және қатты қызып кету байқалмады. ұзақ мерзімді 1800А жұмыс тогы.

5. Жоба менеджерінің кері байланысы: «Usune ажыратқышы ластануға қарсы тамаша өнімділікті көрсетті, толығымен жағалаудағы жел электр станцияларының қатаң экологиялық талаптарын қанағаттандыру».

Негізгі техникалық параметрлер

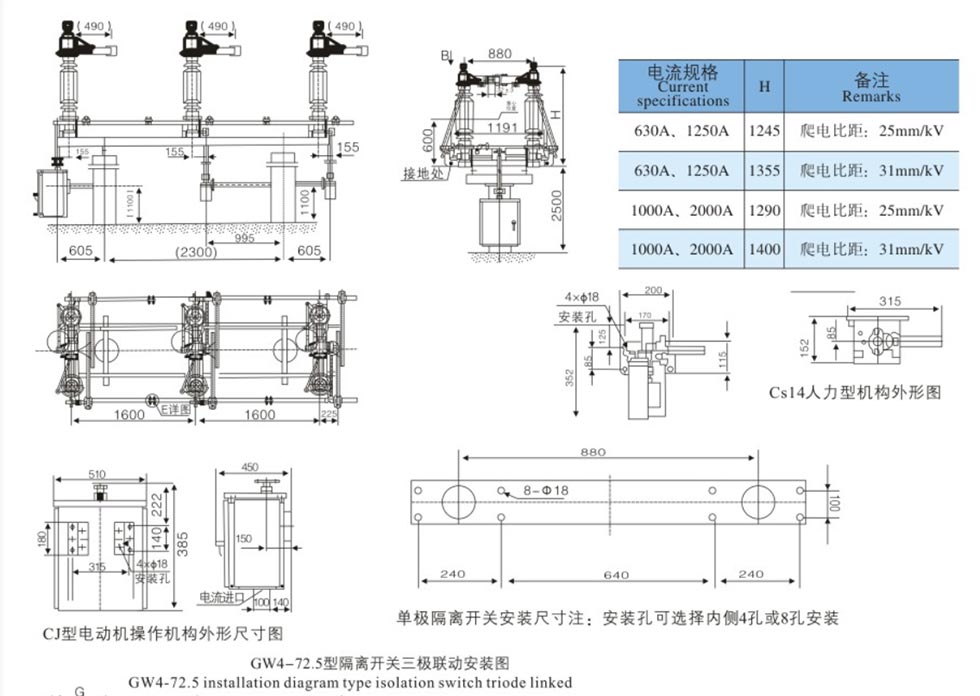

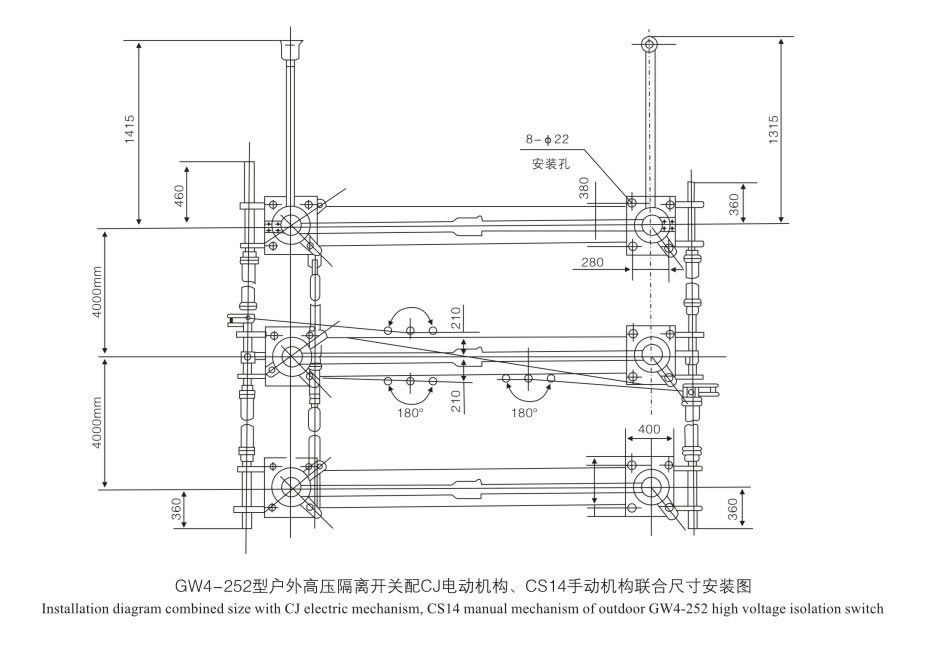

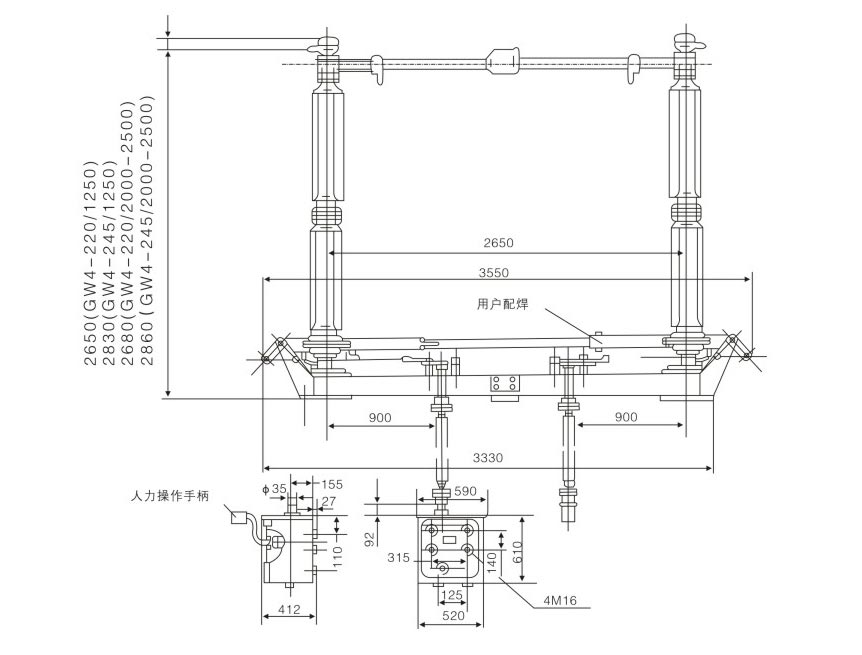

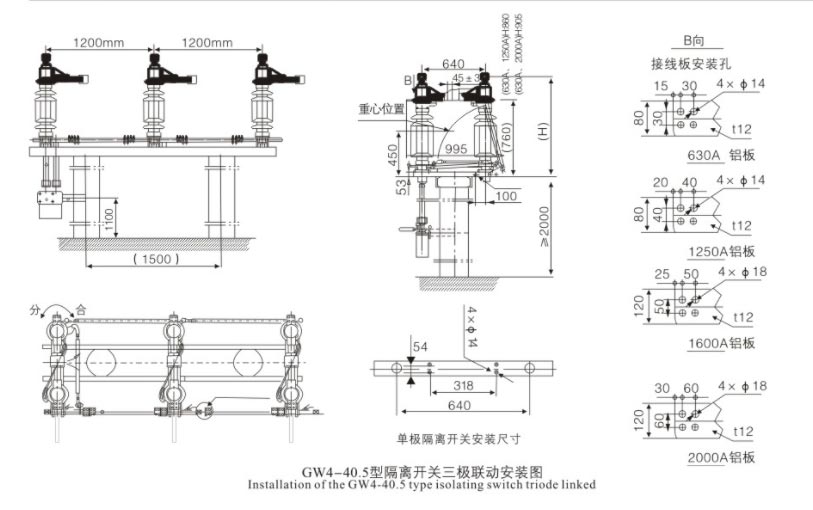

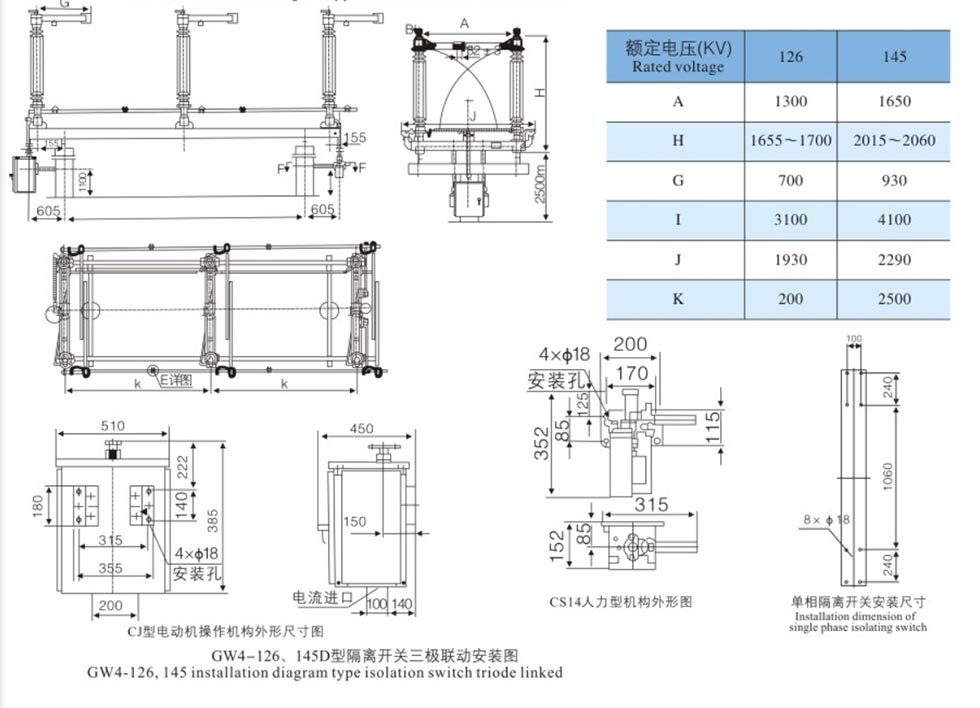

Сыртқы өлшемдер

ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ

1. Орнату алдында тексеру

• Оқшаулағыштар: жарықтар, зақым немесе кір жоқ.
• Контактілер: таза, күміс жалатылған беті бұзылмаған.
• Бекіткіштер: барлық болттар тартылған.
• Механизм: Тегіс айналу; қозғалатын бөлшектерді майлаңыз.

2. Реттеу

• Оқшаулағыштың тіктігі: бөренелермен реттеңіз (әр орынға максимум 3 мм).
• Үш фазалы синхрондау: иінді иінді және байланыстырушы өзектерді реттеңіз.
• Контакт қысымы: дұрыс кірістіру мен қысымды қамтамасыз етіңіз.

Операция

• Тек ЖҮКТЕМЕСТІК жағдайында жұмыс істеңіз; ажыратқыштың ашық екенін растаңыз.
• Қолмен жұмыс істеу: Жұмыс тұтқасын пайдаланыңыз; шамадан тыс күштерден аулақ болыңыз.
• Моторлы жұмыс: жергілікті/қашықтан басқару құралын пайдаланыңыз; позицияны бақылау.
• Құлыптау: бұғатталған болса, жұмысты мәжбүрлемеңіз.

ҚЫЗМЕТ КӨРСЕТУ

• Мерзімді жөндеу: 1–2 жыл сайын.
• Оқшаулағыштар мен контактілерді тазалау; өнеркәсіптік вазелинді жағыңыз.
• Мойынтіректерді және трансмиссия бөліктерін майлаңыз.
• Бос болттарды, тозған контактілерді және оқшаулағыштың зақымдалуын тексеріңіз.
• Қысқа тұйықталудан кейін: дереу тексеріңіз.

АҚАУЛЫҚТАРДЫ ЖОЮ

• Жұмыс істеу мүмкін емес: блоктауды, кептелген байланысты немесе мотор ақаулығын тексеріңіз.
• Асинхронды фазалар: айқаспалы шыбықтарды реттеңіз.
• Контакттың қызып кетуі: Тазалаңыз және қайта бекітіңіз; күміс жалатуды тексеріңіз.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: 1250A және 2000A ажыратқыштар арасындағы негізгі айырмашылықтар қандай?

A: Негізгі айырмашылық - номиналды ток өткізу қабілеті. 1250А орташа жүктемедегі 110кВ үшін жарамды қосалқы станциялар, ал 2000А жоғары токты негізгі трансформатордың кіріс және шығыс тізбектері үшін жарамды. The құрылымы, оқшаулау класы және орнату өлшемдері негізінен бірдей.

2-сұрақ: Бұл 110кВ 1250А 2000А ажыратқышты жағалаудағы немесе қатты ластанған жерлерде пайдалануға бола ма?

A: Иә. Ластануға қарсы (W-типті) өнімдер бар, 31,5 мм/кВ сусымалы қашықтығы бар. Олар пайдаланады ластануға қарсы фарфор оқшаулағыштары немесе композитті оқшаулағыштар және тұз шашырауына және шаң коррозиясына төзімді.

3-сұрақ: Жеткізуші ретінде Usune қандай техникалық қолдау көрсете алады?

A: Біз таңдау шешімдерін, орнату сызбаларын, іске қосу бойынша нұсқаулықты және тегін жөндеуді қамтамасыз ете аламыз кепілдік мерзімі ішінде қызметтер. Стандартты модельдер қуаттың уақыт талаптарын қанағаттандыру үшін жылдам жеткізіледі тор жобалары.
