Жоғары вольтты айырғыш

Трансформатордың бейтарап жерге тұйықтау жүйелеріне арналған Usune GW8 және GW13 сериялы жоғары вольтты айырғыштар сыртқы жоғары вольтты болып табылады. трансформатордың бейтарап нүктесін жерге қосу жүйелері үшін арнайы әзірленген электр жабдықтары. 50Гц/60Гц айнымалы ток үшін қолайлы жүйелер, олар 40,5кВ, 72кВ және 110кВ кернеу сипаттамаларында қол жетімді. Олардың негізгі функциясы қауіпсіз ауысу болып табылады қуатқа қатысты қауіпсіздік талаптарына сәйкес келетін жүктемесіз жағдайда трансформатордың бейтарап нүктесінің қосылу күйі жүйенің жұмыс режимін ауыстыру және жабдыққа қызмет көрсету.

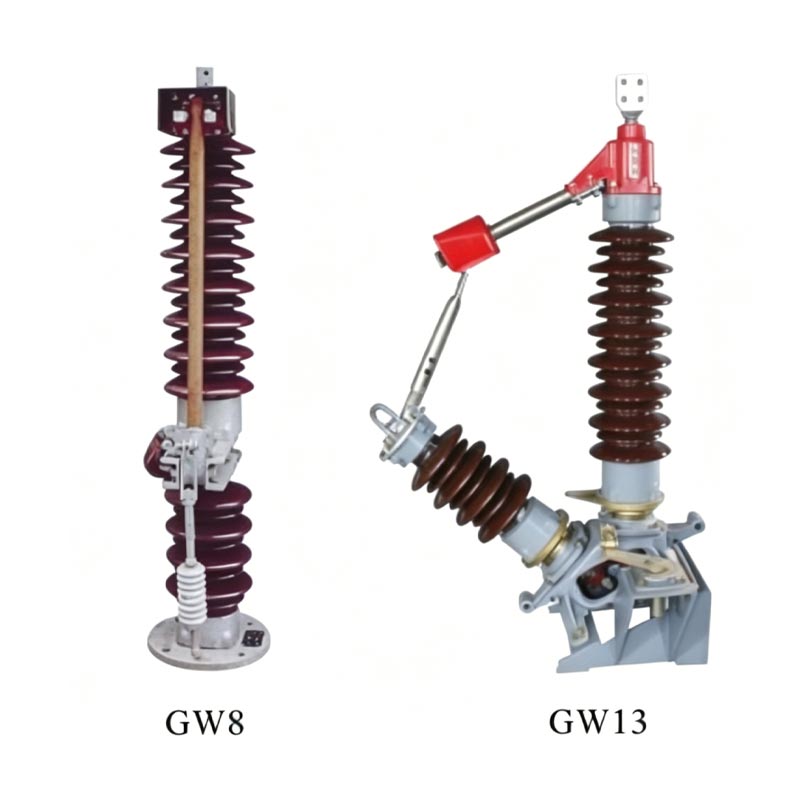

Өнім үлгілері және жұмыс механизмдері

1. GW8 сериясы: CJ типті электрлік жұмыс механизмімен немесе CS8 типті қолмен басқару механизмімен жабдықталуы мүмкін, кәдімгі қосалқы станциялардағы бейтарап нүктелік жерге қосу сценарийлері үшін қолайлы.

2. GW13 сериясы: CJ типті электрлік басқару механизмімен немесе CS14 типті қолмен басқарумен жабдықталуы мүмкін. икемді жұмыс пен жоғары сенімділікті ұсынатын механизм.

Өнім құрылымы

Трансформатордың бейтарап жерге тұйықтау жүйелеріне арналған GW8 және GW13 сериялы жоғары вольтты ажыратқыштар бір полюсті қабылдайды. құрылымы, негізінен полюсті денеден және жұмыс механизмінен тұрады.

1. Полюсті дене

Негізді, тірек изоляторын, өткізгіш тұтқаны, контактілерді және т.б. қамтиды. Пост изоляторы сенімді электр тогын қамтамасыз етеді. оқшаулау, өткізгіш қол және контактілер негізгі өткізгіш тізбекті құрайды, ал негіз тұрақтылықты қамтамасыз етеді орнату.

2. Жұмыс механизмі

Айырғыштың ашылуы мен жабылу әрекетін жүзеге асыра отырып, ілінісу арқылы айналу үшін өткізгіш тұтқаны жүргізеді. ауыстырып қосқыш. Нақты орналастыру және тұрақты жұмыс ашқаннан кейін анық және сенімді ажыратуды қамтамасыз етеді.

Өнімнің ерекшеліктері мен артықшылықтары

1. Жоғары қауіпсіздік өнімділігі

Жоғары сапалы оқшаулағыш материалдар мен дәл контакт дизайнын пайдаланады, тамаша оқшаулау беріктігі және доғаны сөндіретін өнімділік, жүктемесіз қауіпсіз коммутацияны қамтамасыз ету.

2. Икемді жұмыс

Автоматты басқаруға және жердегі қолмен жұмыс істеуге бейімделе отырып, электрлік және қолмен жұмыс режимдерін қолдайды әртүрлі сценарийлердің қажеттіліктері.

3. Қоршаған ортаға күшті бейімделу

Сыртқы пайдалану үшін арнайы жасалған, жоғары және төмен температураға, ылғалдылыққа, коррозияға және ластануға төзімді, әртүрлі қатал сыртқы орталарға жарамды.

4. Тұрақты және сенімді жұмыс

Қатаң материалды таңдау және процесті бақылау кешенді сапа менеджменті жүйесімен бірге а істен шығудың төмен деңгейі және ұзақ мерзімді тұрақты жұмыс.

5. Қарапайым құрылым және ыңғайлы техникалық қызмет көрсету

Ықшам құрылым, оңай орнату және техникалық қызмет көрсету, кейінгі пайдалану мен техникалық қызмет көрсетуді тиімді түрде азайтады шығындар.

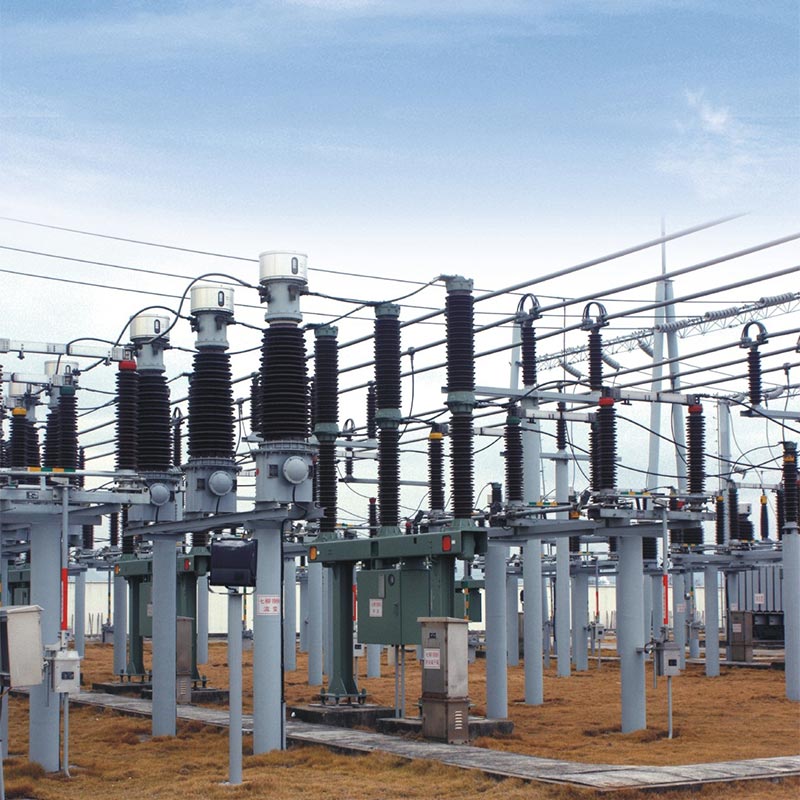

Қолдану жағдайы

1-жағдай: Шығыс Қытайдағы 220кВ қалалық қосалқы станция

Шығыс Қытайдағы 220кВ қалалық орталық қосалқы станция трансформаторға арналған Usune GW8-110кВ жоғары вольтты айырғышты пайдаланады. Негізгі трансформатор үшін бейтарап жерге қосу жүйесі. Бұл қосалқы станса қаланы электрмен қамтуға жауапты жабдықтың өте жоғары сенімділігі мен қауіпсіздігін талап ететін орталық. 2022 жылы пайдалануға берілгеннен бері жабдық мыңдаған бейтарап нүктелерді ауыстыру операцияларын сәтті аяқтады. Жылдық техникалық қызмет көрсету кезінде және тор жұмыс режимін реттеу, оның икемді жұмысы және сенімді байланыс өнімділігі тиімді түрде қамтамасыз етті техникалық қызмет көрсететін персоналдың жеке қауіпсіздігі және электр желісінің тұрақты жұмысы.

Жағдай 2: Солтүстік-Батыс жел электр станциясы

Қытайдың солтүстік-батысындағы үлкен жел электр станциясы трансформаторды бейтарап жерге қосу жүйесі үшін Usune GW13-72kV жоғары вольтты ажыратқыштарды таңдады. Аймақтың табиғаты қатал, температура айырмашылығы үлкен, жел күшейеді және құмды дауылдар мен биіктікте. GW13 сериясының өнімдері, олардың тамаша сыртқы бейімделу қабілеті және коррозиясы бар қарсылық, үш жылдан астам тұрақты жұмыс істейді, жел электр станциясының трансформаторымен тиімді жұмыс істейді жел энергиясын өндірудің қауіпсіз және тұрақты жұмысын қамтамасыз ету үшін бейтарап нүктені жерге қосуды қорғау жүйесі жүйесі және электр торабының біркелкі қосылуы.

Негізгі техникалық параметрлер

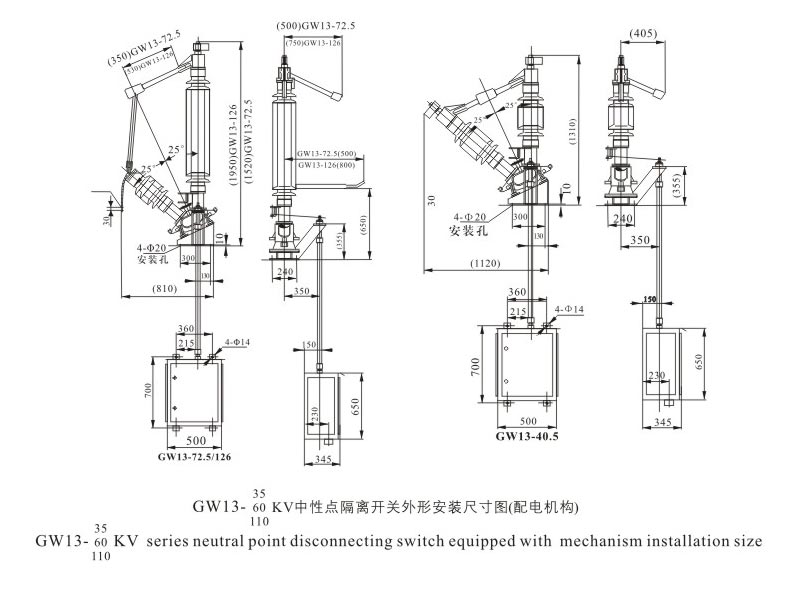

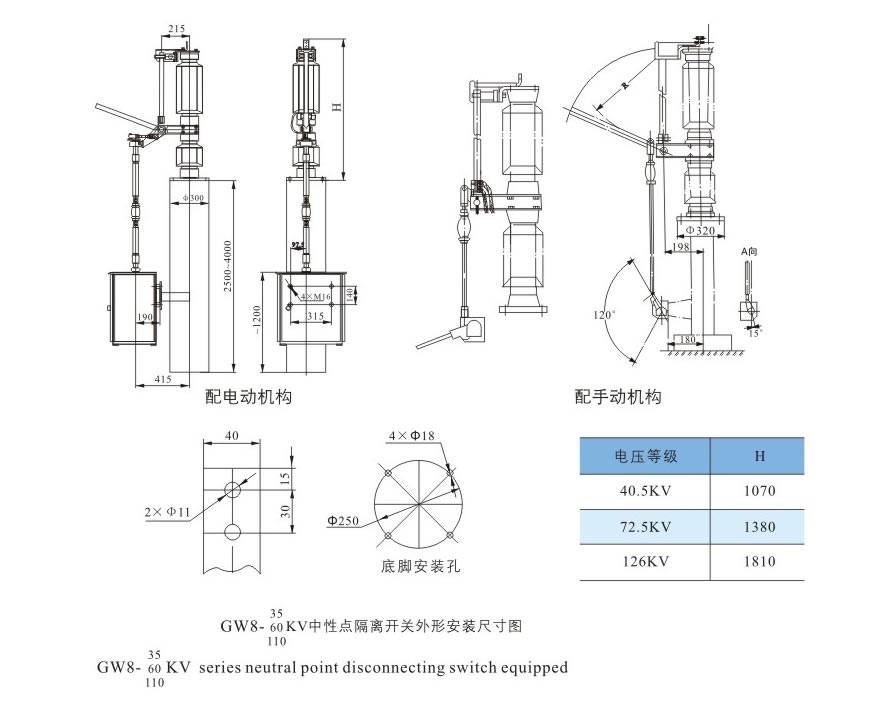

Сыртқы өлшемдер

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune GW8 және GW13 сериялы бейтарап нүктелік ажыратқыштар арасындағы негізгі айырмашылықтар қандай?

A: Негізгі айырмашылық сәйкес жұмыс механизмінде және кейбір құрылымдық конструкцияларда жатыр. GW8 сериясы CJ типті электр механизмімен немесе CS8 типті қолмен жұмыс істейтін механизммен жабдықталған; GW13 сериясы мыналармен жабдықталған CJ типті электр механизмі немесе CS14 типті қолмен жұмыс істейтін механизм. Құрылымдық жағынан ол оңтайландырылған айналмалы контактіні ұсынады Жетілдірілген өзін-өзі тазалау мүмкіндіктерін және қатал сыртқы орталарға жақсырақ жарамдылықты ұсынатын дизайн.

2-сұрақ: Usune бейтарап жерге қосу ажыратқыштарын биік таулы және жоғары температуралы аймақтарда қолдануға бола ма?

A: Иә. Бұл серия сыртқы ортаға қатты бейімделу қабілетімен арнайы әзірленген. Ол жұмыс істей алады әдетте ≤1000м биіктікте (жоғарғы биіктіктерді реттеуге болады) және -40℃ мен +40℃ аралығындағы температураларда. Ол тамаша ылғалға, ластануға және коррозияға төзімділікке ие. Арнайы коррозияға қарсы және мұздануға қарсы өңдеулер пайдаланушы талаптарына сәйкес қамтамасыз етілуі мүмкін.

Қорытынды

Usune GW8 және GW13 сериялы трансформаторлары (трансформатордың бейтарап жерге тұйықтау жүйесіне арналған жоғары вольтты ажыратқыш) озық технологияны біріктіретін жоғары сапалы өнімдер, сенімді сапа және тамаша өнімділік. ретінде Қытайдағы кәсіби өндіруші және жеткізуші, Usune әрқашан бірінші кезекте сапа принциптерін ұстанады және Тұтынушы, ең алдымен, жаһандық үшін қауіпсіз, сенімді және тиімді жоғары вольтты электр жабдықтары шешімдерін ұсынады энергия жүйесінің тұтынушылары. Олардың ішінде бейтарап нүктелік жерге қосу ажыратқышы өнімдері кеңінен таралған бай практикалық қолдану тәжірибесіне байланысты электр энергетикасы тұтынушыларының мойындауы мен сенімі сатылымнан кейінгі жан-жақты қызмет көрсету.
