Zhejiang Usune Electric Co., Ltd. - бұл ҒЗТКЖ, дизайн, өндіріс және сатуды біріктіретін кәсіби зауыт. Оның негізгі өнімдерге 12кВ～245кВ ішкі және сыртқы жоғары вольтты вакуумдық ажыратқыштар, SF6 автоматты ажыратқыштар, жүктеме кіреді. ажыратқыштар және әртүрлі ажыратқыштар. Бұл энергетикалық жобалар үшін де сенімді кәсіби жеткізуші ел ішінде және халықаралық деңгейде.
Usune Gw4 ажыратқышы үш фазалы айнымалы ток 50Гц/60Гц қуат жүйелері үшін арнайы жасалған. Оның негізгі функциясы жоғары вольтты тізбектерді қуатталған, жүктемесіз жағдайда қосу немесе ажырату және көрінетін қамтамасыз ету болып табылады. шиналарды, ажыратқыштарды, трансформаторларды және басқа да жоғары вольтты құрылғыларды ұстауға арналған электрлік оқшаулау саңылаулары жабдық.
-GB 1985-2004: айнымалы ток жоғары вольтты ажыратқыштар мен жерге қосу қосқыштары
-IEC 62271-102: Жоғары вольтты тарату және басқару құрылғылары
-GB/T 11022: Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының жалпы техникалық сипаттамалары

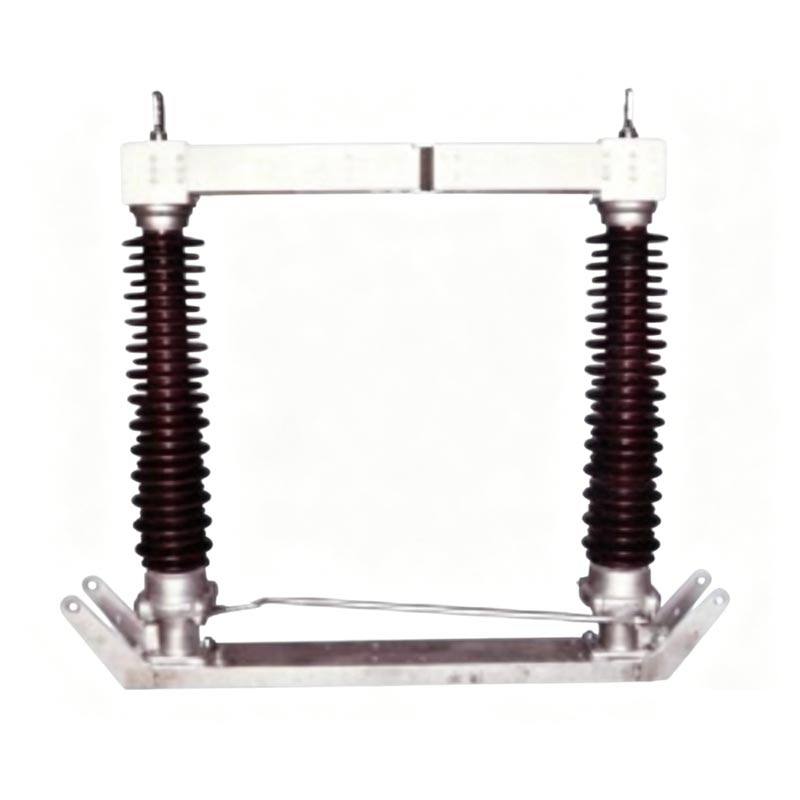

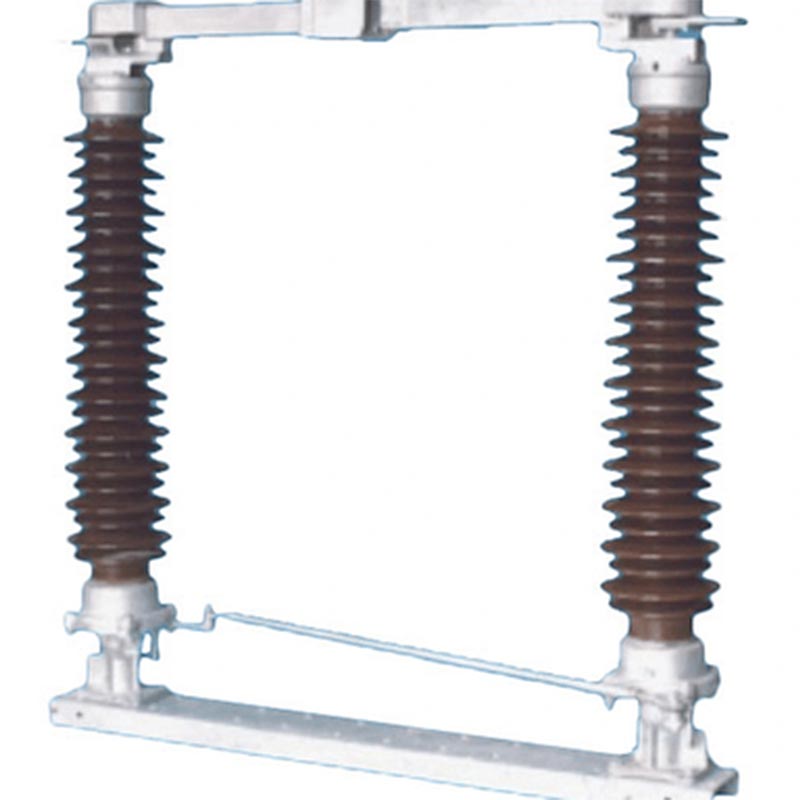

GW4 сериясы: қос бағаналы оқшаулағыш, көлденең айналмалы, үзілген түрі
1. Екі бағаналы оқшаулағыш құрылымы, бір фазадағы екі посттық изолятор көлденеңінен синхронды түрде 90° айналады.
2. Негізгі контактілер ортасы сынған, күміс жалатылған мыс контактілері, жанасуға төзімділігі төмен және жақсы өткізгіштік.
3. Негіз ыстық мырышталған болаттан жасалған, тығыздалған мойынтіректері бар, коррозияға төзімді және берік.
4. GW4 ажыратқышы бір жақты немесе екі жақты жерге қосқыштармен, механикалық қосқыштармен жабдықталуы мүмкін.
пайдалану қауіпсіздігін қамтамасыз ету үшін блоктау.

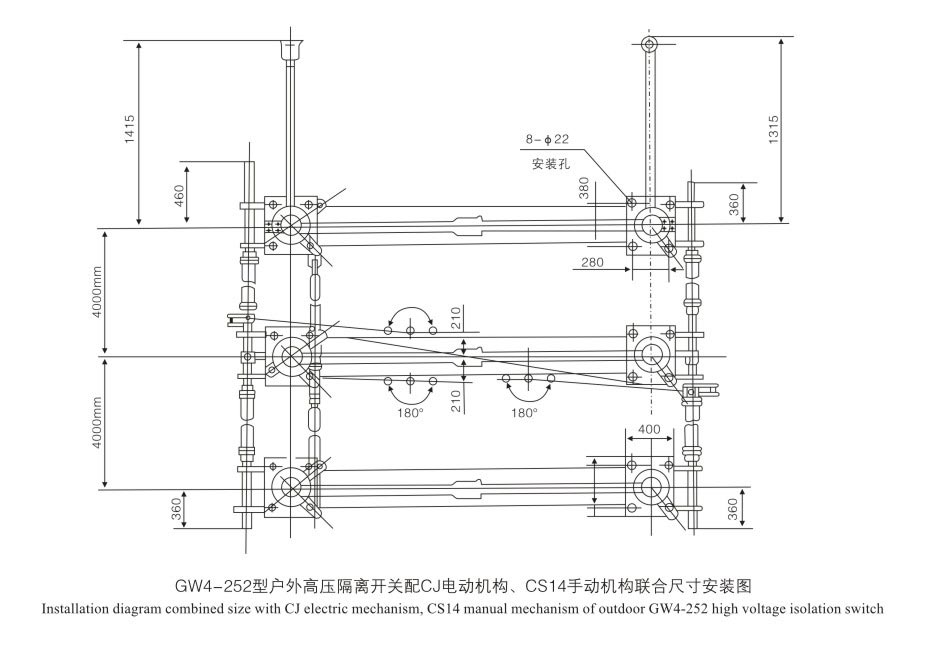

5. Жұмыс механизмі қолмен (CS14G, CS17G) немесе электрлік (CJ6B, CJ11, XCJ-I) болуы мүмкін.
| Параметр | Техникалық сипаттама |
| Номиналды кернеу | 126кВ (110кВ жүйе) |
| Номиналды жиілік | 50Гц |
| Номиналды ток | 630A, 1250A, 1600A, 2000A, 2500A |
| Номиналды қысқа уақытқа төзімді ток (1с) | 31,5кА, 40кА, 50кА |
| Номиналды шыңға төзімді ток | 80кА, 100кА, 125кА |
| 1мин Құрғақ айнымалы токқа төзімді кернеу | - Жерге: 140кВ- Көлденең үзіліс: 160кВ |
| Жұмыс температурасы | -40°C және +40°C |
| Биіктік | ≤ 2000м |

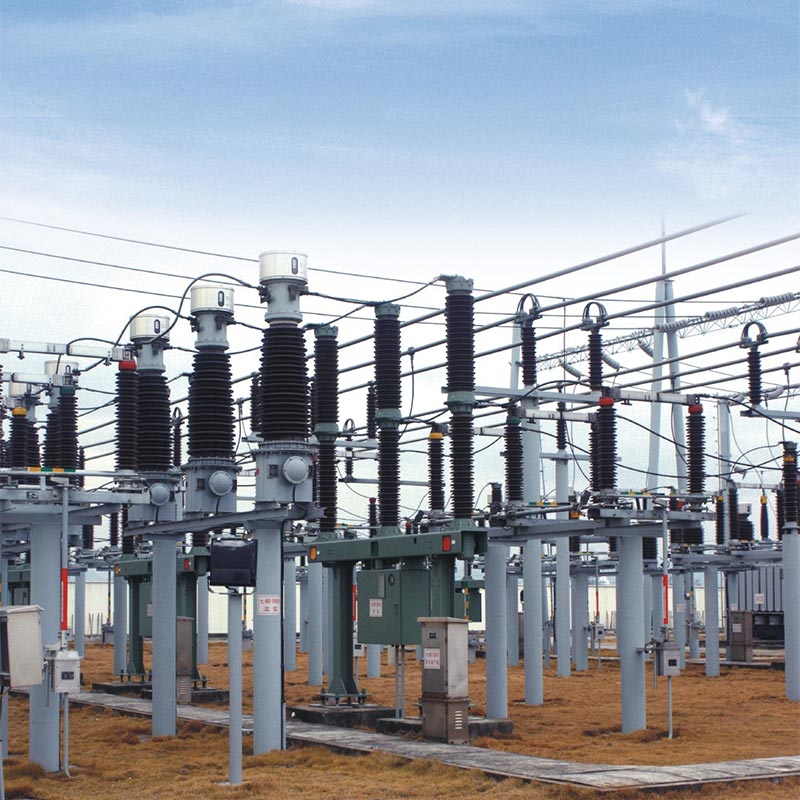

110кВ... жел электр станциясы жобасы
Бұл жоба жоғары жабдықты қажет ететін айтарлықтай температура айырмашылығы бар солтүстік аймақта орналасқан сенімділік пен суыққа төзімділік. Жоба электрмен жабдықталған бірнеше Usune GW4 ажыратқыштарды таңдады механизмдер мен екі жақты жерге қосқыштар. Іске қосылғаннан бері көптеген жылдар бойы жабдық тұрақты жұмыс істеп, сенімді механикалық әрекеттермен және тамаша коррозияға төзімділігімен, қосалқы станцияға техникалық қызмет көрсету қауіпсіздігін тиімді қамтамасыз етеді және күнделікті жұмыс тиімділігі, пайдаланушының жоғары бағасына ие болды.
| Элемент | Бірлік | Параметрлер | |||||
| Номиналды кернеу | кВ | 40.5 | 72.5 | 126 | 145 | ||
| Номиналды оқшаулау деңгейі | 1мин қуат жиілігі төзімді кернеу (тиімді мән) | Жерде | кВ | 95 | 160 | 230 | 275 |
| Сынық | кВ | 118 | 200 | 230+70 | 275+85 | ||
| Номиналды найзағай импульсі токқа төтеп береді (шыңы) | Жерде | кВ | 185 | 350 | 550 | 650 | |
| Сынық | кВ | 215 | 410 | 550+110 | 650+120 | ||
| Номиналды жиілік | Hz | 50/60 | |||||
| Номиналды ток | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номиналды қысқа уақытқа төзімді ток | кА | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Номиналды шыңға төзімді ток | кА | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Номиналды қысқа тұйықталу ұзақтығы | Пышақ/қылыш | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номиналды механикалық терминал жүктемесі | Көлденең және тік | N | 1250 | 1250 | 1250 | 1250 | |
| Көлденең | N | 750 | 750 | 750 | 750 | ||
| Тік күш | N | 1000 | 1000 | 1000 | 1000 | ||
| Жылжымалы қашықтық | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механикалық өмір | Уақыт | 5000 | 5000 | 1000 | 5000 | ||
| Мотор жетекі | Үлгі | CJ | CJ | CJ | CJ | ||
| Қозғалтқыш кернеуі | V | AC380, AC220, DC220, DC110 | |||||
| Кернеуді басқару контуры | V | AC380, AC220, DC220, DC110 | |||||
| Ұпайлар, жабылу уақыты | s | 7±1 | |||||
|
Адамдық жетек |
Үлгі | CS14 CS17 | |||||
| Электромагниттік құлыптау кернеуі | V | AC220, DC220, DC110 | |||||
• Оқшаулағыштар: жарықтар, зақым немесе кір жоқ.
• Контактілер: таза, күміс жалатылған беті бұзылмаған.
• Бекіткіштер: барлық болттар тартылған.
• Механизм: Тегіс айналу; қозғалатын бөлшектерді майлаңыз.
• Оқшаулағыштың тіктігі: бөренелермен реттеңіз (әр орынға максимум 3 мм).
• Үш фазалы синхрондау: иінді иінді және байланыстырушы өзектерді реттеңіз.
• Контакт қысымы: дұрыс кірістіру мен қысымды қамтамасыз етіңіз.
• Тек ЖҮКТЕМЕСТІК жағдайында жұмыс істеңіз; ажыратқыштың ашық екенін растаңыз.
• Қолмен жұмыс істеу: Жұмыс тұтқасын пайдаланыңыз; шамадан тыс күштерден аулақ болыңыз.
• Моторлы жұмыс: жергілікті/қашықтан басқару құралын пайдаланыңыз; позицияны бақылау.
• Құлыптау: бұғатталған болса, жұмысты мәжбүрлемеңіз.
• Мерзімді жөндеу: 1–2 жыл сайын.
• Оқшаулағыштар мен контактілерді тазалау; өнеркәсіптік вазелинді жағыңыз.
• Мойынтіректерді және трансмиссия бөліктерін майлаңыз.
• Бос болттарды, тозған контактілерді және оқшаулағыштың зақымдалуын тексеріңіз.
• Қысқа тұйықталудан кейін: дереу тексеріңіз.
• Жұмыс істеу мүмкін емес: блоктауды, кептелген байланысты немесе мотор ақаулығын тексеріңіз.
• Асинхронды фазалар: айқаспалы шыбықтарды реттеңіз.
• Контакттың қызып кетуі: Тазалаңыз және қайта бекітіңіз; күміс жалатуды тексеріңіз.
A: Жоқ. GW4 ажыратқышы тек кернеуде, жүктемесіз оқшаулау және қосу үшін ғана жарамды. шарттар. Оның доғаны сөндіру мүмкіндіктері жоқ және жүктеме кезінде жұмыс істеуге қатаң тыйым салынады. Ол ажыратқышпен бірге қолданылуы керек.
A: Механикалық блоктау қауіпсіз жұмыс ретін қамтамасыз етеді: негізгі қосқыш ашық → жерге қосу қосқышы жабық; жерге қосу қосқышы ашық → негізгі ажыратқыш жабық, дұрыс жұмыс істемеуін болдырмайды және техникалық қызмет көрсету қауіпсіздігін қамтамасыз етеді персонал.
A: Стандартты түрі ≤2000м биіктікте және -40℃-тан +40℃-қа дейінгі температурадағы орталар үшін жарамды, сыртқы қосалқы станциялардың көпшілігінің қажеттіліктерін қанағаттандыра алатын; ерекше биік немесе қатты ластанған аумақтар үшін, күшейтілген оқшаулау және коррозияға қарсы шешімдерді теңшеуге болады.
