Zhejiang Usune Electric Co., Ltd. - жобалауға, зерттеуге арналған кәсіби жоғары вольтты электрлік кәсіпорын. және 12кВ-тан 245кВ-қа дейінгі ішкі және сыртқы жоғары вольтты жабдықты әзірлеу, зауыттық өндіру және жаһандық сату. Оның Негізгі өнімдерге вакуумдық ажыратқыштар, SF6 автоматты ажыратқыштар, ажыратқыштар, жүктеме қосқыштары және GW4 кіреді. сериясы 110кв 126кв ажыратқыш ажыратқыш изоляторы. Компания озық өндірістік жабдықтарды, қатаң сынақтарды пайдаланады процестер, стандартталған материалды таңдау, керемет шеберлік және сапаны басқарудың кешенді жүйесі өнім сапасы үшін берік негіз қалау.
Usune GW4 сериялы сыртқы жоғары вольтты ажыратқыш 110кВ және 126кВ қуаттағы жабдықтың негізгі бөлігі болып табылады. жүйелер. Ол, ең алдымен, көзге көрінетін оқшаулау саңылауды қамтамасыз ететін жүктемесіз жағдайда тізбекті ауыстыру үшін қолданылады жабдыққа техникалық қызмет көрсету және оператордың қауіпсіздігін қамтамасыз ету. 110 кв 126 кв электрлік және механикалық өнімділігі Ажырату қосқышы оқшаулағышы GB1985 «Айнымалы ток жоғары вольтты ажыратқыштар мен» ұлттық стандарттарына толығымен сәйкес келеді. Жерге қосқыштар," DL486 "Айнымалы ток жоғары вольтты ажыратқышты тапсырыс берудің техникалық шарттары" және IEC халықаралық стандарттар.
1. Құрылым түрі: Екі бағаналы бір полюсті құрылым; үш полюс білік арқылы механикалық қосылған
синхронды операция.

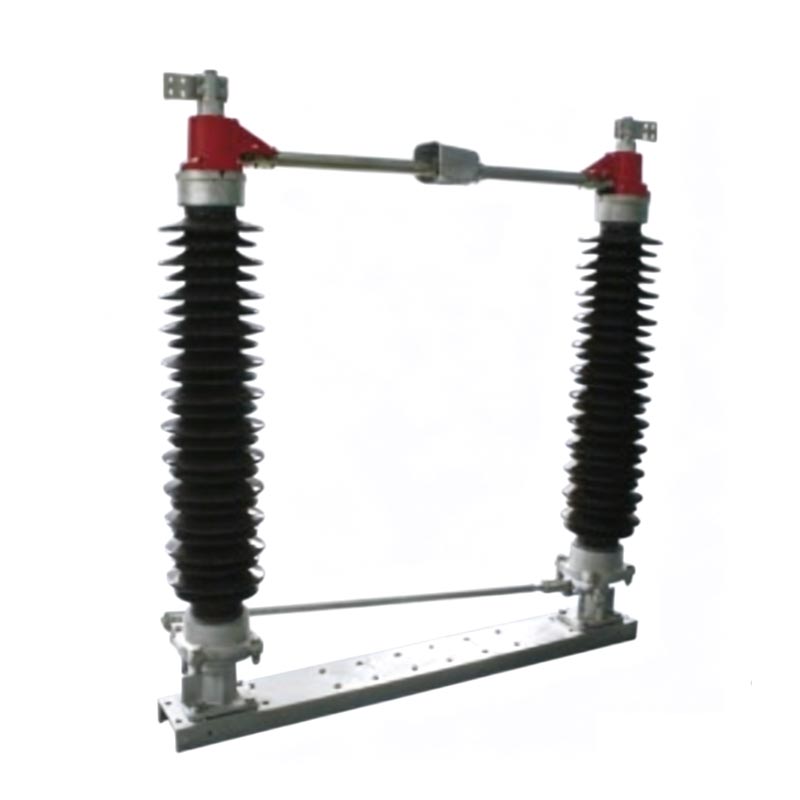

2. Негізгі құрамдас бөліктер: берік негізден, жоғары оқшауланған фарфор бағандардан және дәл өткізгіш жүйеден тұрады.
3. Жұмыс механизмі: Әрбір полюсте мойынтіректерге орнатылған екі керамикалық тірек бар. Өткізгіш ажыратқыш бөлінген
синхронды ашуға қол жеткізу үшін көлденең байланыстыру механизмі арқылы көлденеңінен 91° айналатын екі жартыға бөлінеді.
сол бағытта жабылады.
4. Байланыс нүктесі: екі керамикалық тірек арасында орналасқан, тұрақты жанасуды және өте төмен қарсылықты қамтамасыз етеді.
1. Сәйкес және сенімді: ұлттық және IEC стандарттарына толығымен сәйкес келеді, тұрақты өнімділік пен ұзақ қызмет көрсетуді ұсынады.
қызмет ету мерзімі.
2. Тамаша оқшаулау: жоғары сапалы керамикалық тіректер жоғары оқшаулау беріктігін және тамаша ластанудан қорғауды қамтамасыз етеді.
және жарқылға қарсы өнімділік.
3. Тегіс жұмыс: Дәл байланыстыру механизмі ең аз механикалық тозумен икемді және тегіс жұмысты қамтамасыз етеді.
4. Ыңғайлы орнату және техникалық қызмет көрсету: ықшам және ақылға қонымды құрылым, сайтта оңай орнату және минималды
техникалық қызмет көрсету.
5. Қоршаған ортаға күшті бейімделу: әртүрлі сыртқы климатқа, соның ішінде биік таулы, ластанған және
жағалау аймақтары.

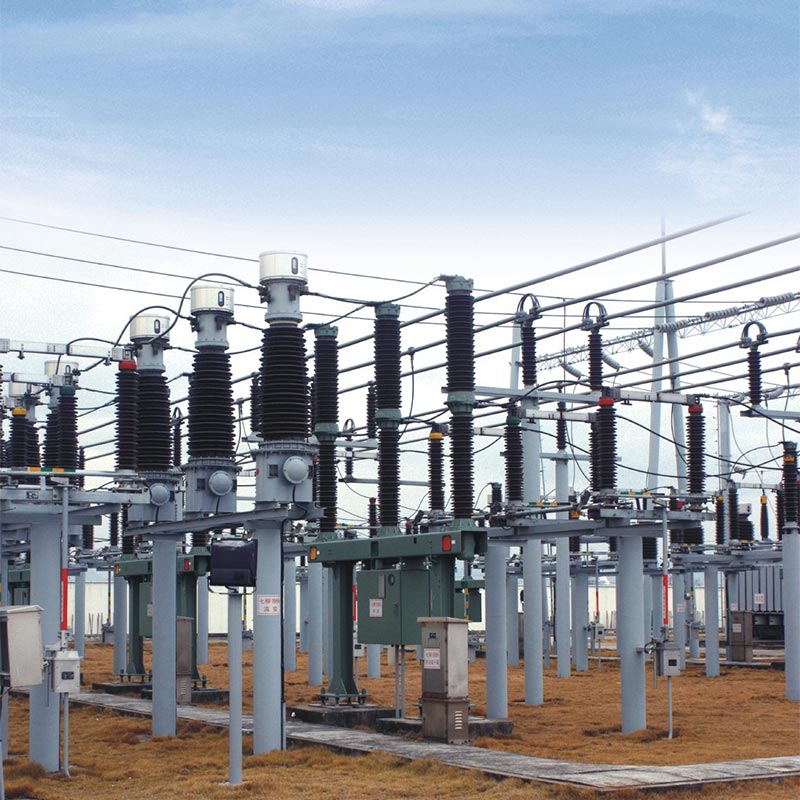

1. Жоба атауы: Шығыс Қытай 110кВ қалалық қосалқы станцияны жаңғырту жобасы
2. Орналасқан жері: Чжэцзян провинциясы, Қытай
3. Уақыты: 2024-2025 жж
4. Толығырақ: Usune жақсарту үшін осы негізгі қалалық электр желісін жаңарту жобасы үшін 36 GW4-126кВ ажыратқыштарды қамтамасыз етті.
20 шаршы километрлік коммерциялық және тұрғын ауданды электрмен жабдықтау сенімділігі.
5. Жұмыс өнімділігі: Орнату және іске қосу 45 күн ішінде сәтті аяқталды. Тұрақты
жұмыс 2025 жылы ең жоғары жазғы жүктеме кезінде (номиналды токтың 1,2 есе) жағдайында қызып кету немесе нашар байланыссыз қол жеткізілді.
мәселелер. Жыл сайынғы оқшаулау және механикалық тексерулерде нөлдік ақаулар табылды. Техникалық қызмет көрсету жұмыстарының жүктемесі төмендеді
Ескі ажыратқыштармен салыстырғанда 40%, қосалқы станцияға техникалық қызмет көрсету қауіпсіздігін айтарлықтай жақсартады.
6. Тұтынушының кері байланысы: «Usune ажыратқыштары қосалқы станцияның қауіпсіздігі мен тиімділігін айтарлықтай жақсартты.
операция. Олардың сапасы мен тұрақтылығы керемет. Біз Usune таңдауды жеткізуші ретінде таңдауды жалғастырамыз ».
| Элемент | Бірлік | Параметрлер | |||||
| Номиналды кернеу | кВ | 40.5 | 72.5 | 126 | 145 | ||
| Номиналды оқшаулау деңгейі | 1мин қуат жиілігі төзімді кернеу (тиімді мән) | Жерде | кВ | 95 | 160 | 230 | 275 |
| Сынық | кВ | 118 | 200 | 230+70 | 275+85 | ||
| Номиналды найзағай импульсі токқа төтеп береді (шыңы) | Жерде | кВ | 185 | 350 | 550 | 650 | |
| Сынық | кВ | 215 | 410 | 550+110 | 650+120 | ||
| Номиналды жиілік | Hz | 50/60 | |||||
| Номиналды ток | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номиналды қысқа уақытқа төзімді ток | кА | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | 20、31,5、40、50 | ||
| Номиналды шыңға төзімді ток | кА | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Номиналды қысқа тұйықталу ұзақтығы | Пышақ/қылыш | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номиналды механикалық терминал жүктемесі | Көлденең және тік | N | 1250 | 1250 | 1250 | 1250 | |
| Көлденең | N | 750 | 750 | 750 | 750 | ||
| Тік күш | N | 1000 | 1000 | 1000 | 1000 | ||
| Жылжымалы қашықтық | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механикалық өмір | Уақыт | 5000 | 5000 | 1000 | 5000 | ||
| Мотор жетекі | Үлгі | CJ | CJ | CJ | CJ | ||
| Қозғалтқыш кернеуі | V | AC380, AC220, DC220, DC110 | |||||
| Кернеуді басқару контуры | V | AC380, AC220, DC220, DC110 | |||||
| Ұпайлар, жабылу уақыты | s | 7±1 | |||||
| Адамдық жетек | Үлгі | CS14 CS17 | |||||
| Электромагниттік құлыптау кернеуі | V | AC220, DC220, DC110 | |||||
A: Жоқ. 110кв 126кв ажыратқыштар оқшаулағыштары тек жүктемесіз жағдайда тізбекті ауыстыруға арналған. кернеумен. Оларды автоматты ажыратқыштармен бірге пайдалану керек. Жұмыс алдында схема болуы керек ажыратқышты іске қоспас бұрын қуатсыздандыруды қамтамасыз ету үшін автоматты сөндіргішті пайдаланып ажыратыңыз.
A: Ол келесі орталарда тұрақты жұмыс істей алады: қоршаған орта температурасы -30 ℃ - + 40 ℃; биіктігі ≤2000м (жоғары биіктік үлгілері сұраныс бойынша реттелуі мүмкін); ластану деңгейі жалпы ластанудан орташаға дейін (ластауға төзімді модельдер бар); жел жылдамдығы ≤35м/с; сейсмикалық қарқындылығы ≤8 градус.
Жоғары вольтты электр жабдықтарының кәсіби өндірушісі ретінде Usune Electric компаниясының GW4 сериясы 110 кв 126 кв. Ажырату қосқышы изоляторлары озық дизайнды, жоғары сапалы материалдарды және дәл өндірісті біріктіреді, оларды электр станциялары, қосалқы станциялар және ірі өнеркәсіптік нысандар үшін тамаша таңдау жасайды. Олар қауіпсіздікті қамтамасыз етеді, сенімді және ұзаққа созылатын электрлік оқшаулау қорғанысы. Кешенді сапа жүйесі мен жетілген өріске негізделген өнімділігі, Усуне бүкіл әлем бойынша әртүрлі маңызды энергетикалық инфрақұрылымдық жобаларды қолдауға ұмтылады.
