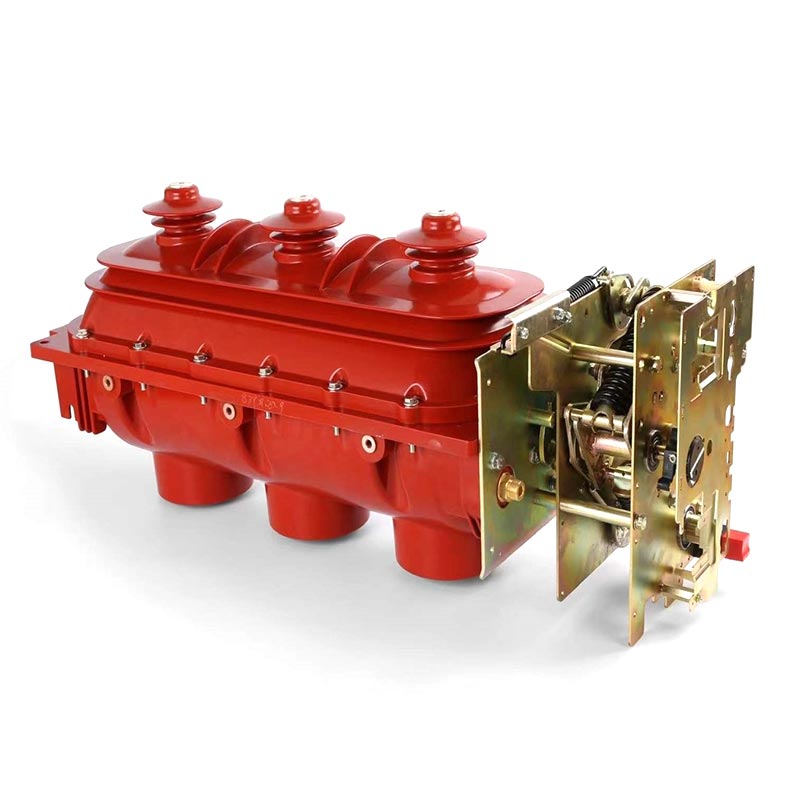

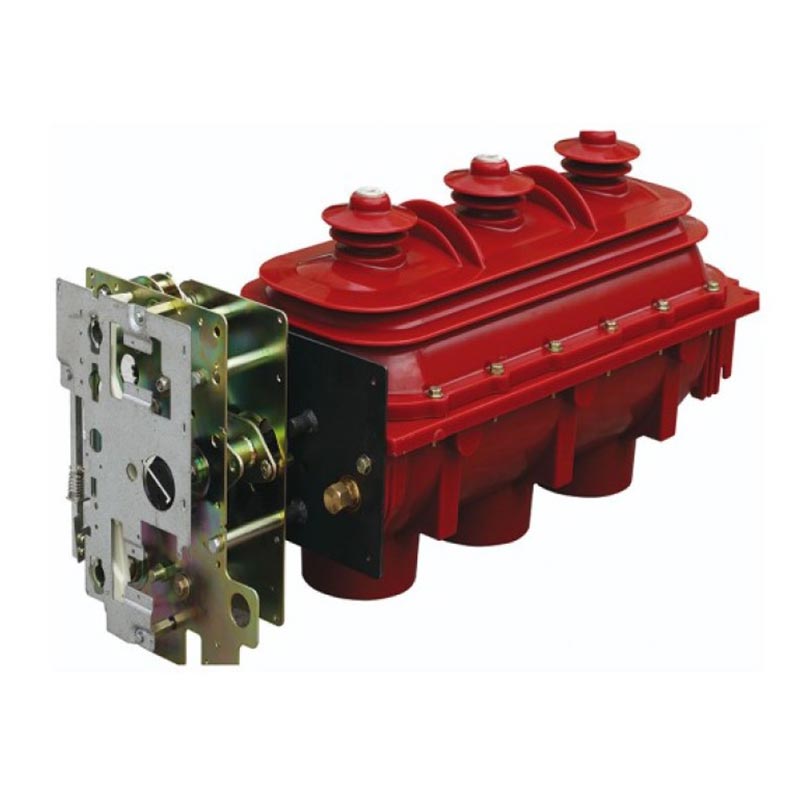

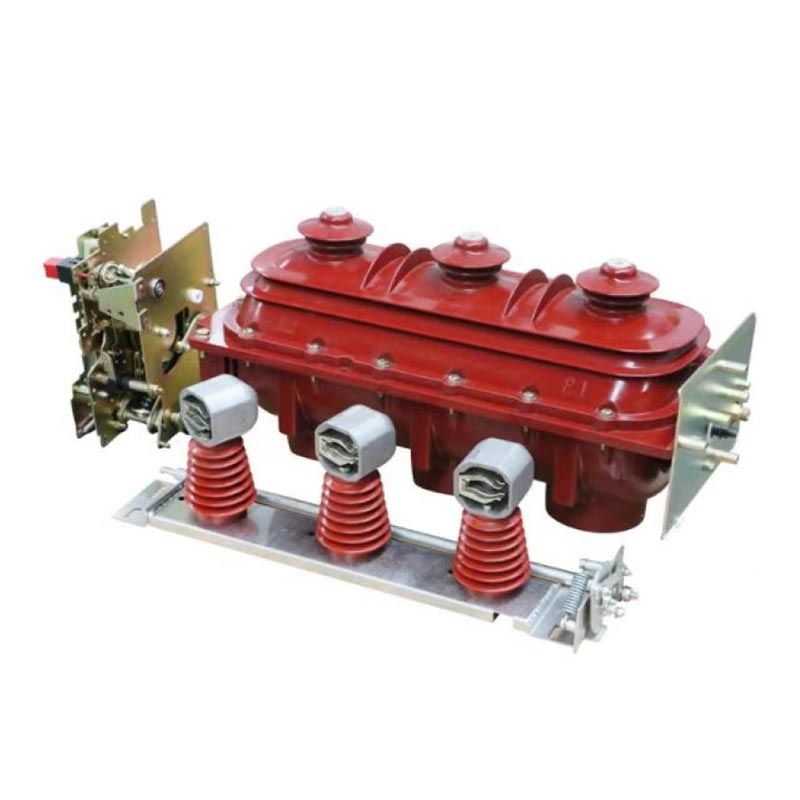

Usune RMU Load Break Switch негізінен тәуелсіз әзірленген өнімдердің үш түрін қамтиды: ішкі айнымалы ток жоғары вольтты SF6 жүктеме ажыратқыштары, жүк қосқышы-сақтандырғыш біріктірілген құрылғылар және кабель басына орнатылған жүктеме ажыратқыштары, FLN36-12D (жүктеме қосқышы) және FLRN36-12D (жүктеме қосқышы-сақтандырғыш біріктірілген құрылғы) үлгілерін қамтиды. Бұл өнімдер әртүрлі қуатты тарату сценарийлерінің қажеттіліктерін қанағаттандыра алады және әсіресе кешен үшін қолайлы Қытайдың энергетикалық жүйесінің пайдалану талаптары. Zhejiang Usune Electric Co., Ltd. компаниясының негізгі өнімі ретінде бұл коммутатор компанияның заманауи зауытында шығарылады, бүкіл процесс барысында қатаң сапа сынақтарынан өтеді тұрақты және сенімді өнімділікті қамтамасыз ету.
1. Усуне көптеген жылдар бойы жоғары вольтты электр жабдықтарын ҒЗТКЖ және өндірумен терең айналысты, далалық қолдануда бай тәжірибе жинақтау. RMU жүктеме ажыратқышы мыңдаған адамдарда кеңінен қолданылды әртүрлі орталарда оның бейімделгіштігі мен сенімділігін тексере отырып, отандық және халықаралық жобаларды жүзеге асырады.
2. RMU жүктемені ажырату қосқышын Usune компаниясының кәсіби ғылыми-зерттеу және тәжірибелік-конструкторлық тобы дербес әзірледі, ол озық үлгілерді сіңіреді. шетелдік технологиялар және оның дизайнын Қытайдың энергетикалық жүйесінің нақты сипаттамаларына сәйкес оңтайландыру. Оның Доғаны сөндіру принципі, құрылымдық дизайны және жұмыс механизмі - барлығы терең кәсіби тәжірибені көрсетеді жоғары вольтты тарату құрылғыларының өрісі.
3. Өнім типтік сынақтардың толық жиынтығынан өтті және оның өнімділігі GB 3804, GB 16926, IEC стандарттарына толығымен сәйкес келеді. 60265 және IEC 60420 стандарттары оның техникалық өкілеттігі мен сәйкестігін көрсетеді.
4. Арнайы динамикалық және статикалық тығыздағыш құрылымын қолдана отырып, ол керемет тығыздау өнімділігімен мақтана алады және жабдықталған. нақты уақыт режимінде бақылау үшін визуалды манометрмен. Сенімді механикалық құлыптар жұмыс қауіпсіздігін қамтамасыз етеді. ретінде кәсіби өндіруші, Usune тұтынушылардың сенімін одан әрі арттыра отырып, сатылымнан кейінгі жан-жақты қызмет көрсетеді.
1. Жүктеме қосқышы және аралас электр аспаптары біртұтас оқшауланған корпустан, ажыратқыш корпусынан, серіппеден тұрады. жұмыс механизмі, сақтандырғыш ұстағышы және сақтандырғышты өшіру жүйесі. Кабель басына орнатылған жүктеме ажыратқыштары а арнайы оқшауланған корпус және әмбебап серіппелі жұмыс механизмі.
2. Жоғарғы және төменгі корпустар герметикалық, газбен толтырылған ішкі қуысты қалыптастыру үшін эпоксидті шайырмен құйылады. айналуы жалпы қозғалатын контакт үш позицияға жетеді: «жабу», «ашу» және «жерге қосу», икемді және сенімді коммутация.
3. Механизм қорабының алдыңғы жағы SF6 манометрмен және позиция индикаторымен жабдықталған. Позиция индикатор дәл және сенімді индикацияны қамтамасыз ететін қозғалатын контактілі жетек білігіне тікелей байланысты.
4. Қысымды түсіру порты корпустың артқы жағында орналасқан. Ақаулық салдарынан ішкі артық қысым болған жағдайда, газ артқа қарай шығарылады, бұл алға қарай лақтыруды болдырмайды және персоналдың қауіпсіздігін қамтамасыз етеді.
5. Жүктеме қосқышы мен жерге қосу қосқышы арасында және олардың арасында сенімді механикалық блоктаулар қамтамасыз етіледі дұрыс жұмыс істемеу қаупін болдырмау үшін жерге қосу қосқышы мен алдыңғы есікті (панельді сәйкестендіру).
6. Кабельдік терминалға орнатылған жүктеме ажыратқыштары жоғары вольтты қолдайтын жанасуға қарсы алдыңғы кабель қосқыштарымен жабдықталған. кіріс және шығыс ұштарындағы кабель қосылымдары және кабель тармақтары/түйінісі үшін арнайы әзірленген. жәшіктер.
RMU Load Break Switch доғаны сөндіретін орта ретінде SF6 газын пайдаланады, ол доғаны тамаша сөндіреді. өнімділік. Коммутатор токты үзген кезде, қозғалатын және қозғалмайтын контактілер доғаны тудырады. Тұрақты магнит өрісінің әсерінен доға контактілердің айналасында жылдам айналады, тез деионизацияға және ағымдағы нөлдік қиылысу нүктесінде салқындату, сөндіру; үзілгеннен кейін, жоғары деңгейі бар қос үзіліс саңылауы оқшаулау оқшаулауы қалыптасады, нәтижесінде күшті сыну қабілеті, контактінің аз тозуы және ұзақ электрлік өмір.
Жүктеме қосқышын қосу, жабу, ашу және жерге қосу операциялары үшін қолданылады. Жоғарғы жұмыс тесігі басқару элементтері жерге қосу қосқышы, ал төменгі жұмыс тесігі жүктеме қосқышын басқарады; жабылғаннан кейін саяхат көктемі энергияны синхронды түрде сақтайды және сапарды тек қолмен түйме немесе сақтандырғыш сигналы арқылы босатуға болады.
Қолмен жұмыс істейтін механизмге негізделген бұл дизайн қозғалтқыштың энергиясын сақтау құрылғысын және айналу катушкасын қосады. Қолмен және электрлік жұмыс тәуелсіз және бір-біріне кедергі жасамайды. Ол қашықтан басқаруды және жұмысты қолдайды кернеу AC220V, DC220V, DC110V және DC48V қамтиды.
- Қоршаған орта температурасы: −25 °C ~ +40 °C
- Биіктігі: 2000 м-ден аспайды
- Ылғалдылық: Тәуліктік орташа салыстырмалы ылғалдылық ≤95%; айлық орташа салыстырмалы ылғалдылық ≤90%; орташа тәуліктік су буы
қысым ≤2,2кПа; су буының айлық орташа қысымы ≤1,8кПа
- Шаңнан, түтіннен, коррозиялық/жанғыш газдардан, булардан және тұз бүріккішінен ластанудан таза қоршаған ауа
- Сыртқы діріл мен сейсмикалық кедергі шамалы
- екінші реттік тізбек индукцияланған электромагниттік кедергі амплитудасы ≤1,6кВ
GB/T 11022-1999 «Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының стандарттарына қойылатын жалпы техникалық талаптарға» сәйкес, коммутатор қалыпты жағдайда жұмыс істеуі керек; егер нақты жұмыс жағдайлары қалыпты диапазоннан ауытқыса (мысалы, 2000 м-ден асатын биіктік, шамадан тыс температура, жоғары ылғалдылық және оңай конденсация және т.б.) пайдаланушы қажет етеді. өндірушімен келісімге келу.
| Жоқ. | Элемент | Бірлік | Деректер | |
| FLN36-12D | FLN36-12D | |||
| 1 | Номиналды кернеу | кВ | 12 | 12 |
| 2 | Номиналды жиілік | Hz | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 |
| 4 | Жүктеме қосқышының номиналды қысқа уақытқа төтеп беру тогы / Қысқа тұйықталудың номиналды ұзақтығы | кА/с | 20/3 | - |
| 5 | Жерге қосқыштың номиналды қысқа уақытқа төзімді тогы / Қысқа тұйықталудың номиналды ұзақтығы | кА/с | 20/2 | - |
| 6 | Инсналяциялық ток | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| кВА | 1250 | 1250 | ||
| A | - | 1700 | ||
| Қысқа тұйықталудың перспективалық үзілу тогы | кА | - | 50 | |
| 7 | Номиналды оқшаулау деңгейі | кВ | 42/48 | 42/48 |
| кВ | 75/48 | 75/85 | ||
| 8 | Негізгі контурдың және жерге қосу тізбегінің механикалық қызмет ету мерзімі | Уақыт | 3000/2000 | 2000/2000 |
| 9 | Номиналды SF6 газ қысымы (20℃ кезіндегі манометр қысымы) | МПа | 0,04-0,05 | 0,04-0,05 |
| Үлгі | Номиналды кернеу (кВ) | Сақтандырғыштың номиналды тогы (A) | Сақтандырғыш сілтемесінің номиналды тогы (A) | Номиналды үзілу тогы (кА) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
1-жағдай: Ханчжоу қаласындағы тұрғын қауымдастықтағы электр қуатын тарату жобасы, Қытайдағы үлкен тұрғын қауымдастығы Ханчжоу, қуат көзі тұрақтылығы мен қауіпсіздігіне жоғары талаптар қоя отырып, Usune FLRN36-12D жүктеме үзілісін таңдады. салыстырудан кейін негізгі қуат тарату жабдығы ретінде қосқыш-сақтандырғыш біріктірілген құрылғы. ішінде орнатылған қауымдық қосалқы станция, ол 8 тұрғын үйге арналған электр желілерін қосу және қорғауға жауап береді ғимараттар (1200 үй шаруашылықтары). 2024 жылы пайдалануға берілген уақыттан бері жабдық 12 айдан астам тұрақты жұмыс істеді ешбір өшірусіз немесе электр қуатын өшірусіз. Оның сенімді блоктау дизайны және SF6 доғаны сөндіру өнімділігі тұрғындардың қалыпты өмірін қамтамасыз ете отырып, ақаулық токтардан туындаған электр қуатының үзілуін тиімді болдырмайды. үшін жеткізуші ретінде Бұл жобада Усуне орнында орнату бойынша нұсқаулық пен тұрақты техникалық қызмет көрсетуді қамтамасыз етіп, жоғары бағаға ие болды коммуналдық меншік басқармасынан және тұрғындардан.
A1: Өнім типтік сынақтардың толық жиынтығынан өтті және оның өнімділігі ГБ 3804 "3кВ～63кВ айнымалы токқа толығымен сәйкес келеді. Жоғары вольтты жүктемені ажырату қосқышы», GB 16926 «Жоғары вольтты жүктемені ажырату қосқышы-сақтандырғыш біріктірілген құрылғы» және IEC 60265 және IEC 60420 стандарттары. Сонымен қатар, өнімді қатаң сапаны бақылаумен Usune дербес әзірлейді шикізатты сатып алудан бастап зауыттық өндіріс пен сынауға дейінгі бүкіл процесте. Оның бірегей динамикасы және статикалық тығыздау құрылымы, нақты уақыттағы қысымды бақылау және сенімді механикалық бұғаттаулардың барлығы ұзақ мерзімді қамтамасыз етеді тұрақты жұмыс.
A2: Өнім қалыпты жұмыс жағдайларына (биіктік ≤ 2000 м, температура -25 °C) үйлесімді етіп жасалған ~ +40 °C және т.б.). Егер нақты жұмыс жағдайлары қалыпты диапазоннан ауытқыса (мысалы, 2000 м-ден асатын биіктік, шамадан тыс температура, жоғары ылғалдылық және конденсация), пайдаланушылар өндірушімен кеңесу керек (Чжэцзян Усунэ) Electric Co., Ltd.) алдын ала. Usune компаниясының кәсіби R&D командасы арнайы негізде теңшелген шешімдерді ұсына алады өнімнің тұрақты жұмысын қамтамасыз ету үшін орталар.
