24кв 36кв жүктемені ажырату қосқышы

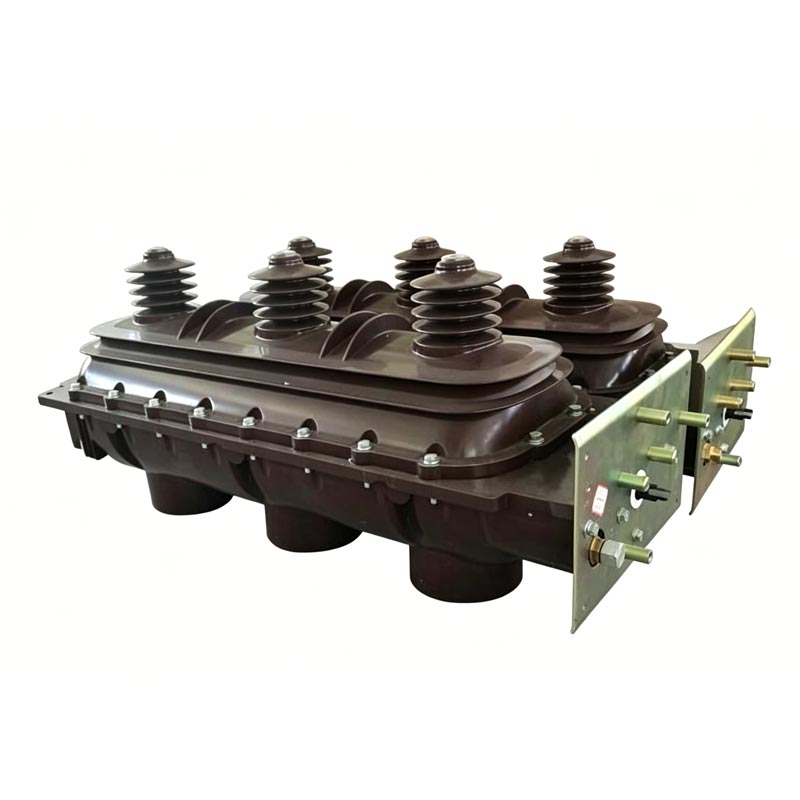

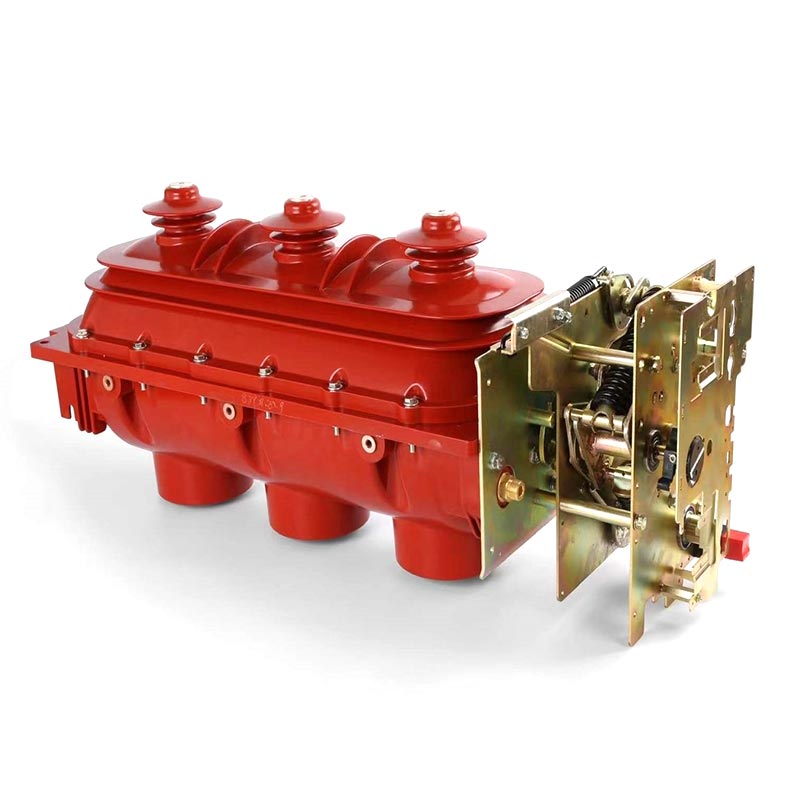

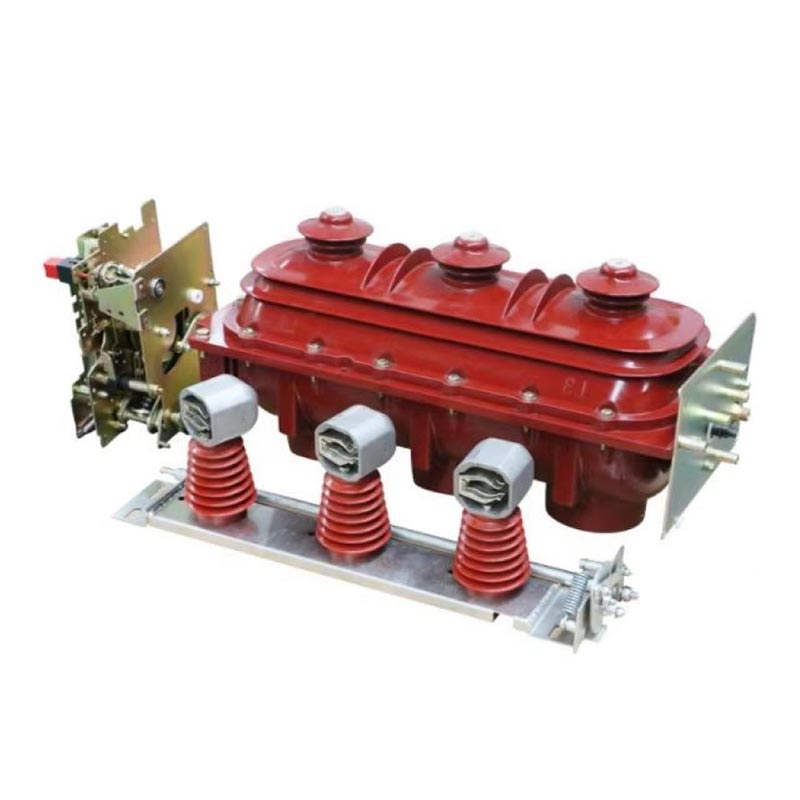

Usune Indoor 24кВ 36кВ жүктеме ажыратқышы FLN36-24kV 36KV сериясы орта вольтты негізгі тарату құрылғысы болып табылады. дербес әзірленген және Zhejiang Usune Electric Co., Ltd өндірген. Бұл серия арнайы әзірленген 24 кВ және 36 кВ номиналды кернеулерге бейімделген және үш фазалы айнымалы ток 50 Гц сақина үшін жарамды үй ішіндегі қолданбалар үшін желілер және қос радиалды электрмен жабдықтау жүйелері. Usune, Қытайда орналасқан кәсіби жеткізуші, озық өнімдерді біріктіреді коммутаторлардың жүктеме тогын тұрақты ұстай алуын қамтамасыз ететін әрбір өнімге технология мен практикалық тәжірибе және шамадан тыс жүктеме тогын ауыстырып қосу, сондай-ақ ұзақ жүктелмеген желілерді, жүктемесіз трансформаторларды ауыстыру операциялары, және конденсаторлық банктер.

Бұл серияның негізгі артықшылығы оның икемділігі болып табылады: токты шектейтін сақтандырғыштармен пайдаланған кезде ол тізбекті ауыстыра алады. ажыратқыштар. Жүктеме қосқышы әртүрлі жүктеме токтарының ауысуын өңдейді, ал токты шектейтін сақтандырғыш өңдейді үлкен шамадан тыс жүктеме мен қысқа тұйықталу токтарының үзілуі. Бұл электр қуатын тарату жабдықтарының құнын төмендетеді және электрмен жабдықтау жүйесінің қауіпсіздігі мен тұрақтылығын жақсартады, кең салада мойындалады.

Өнімнің негізгі ерекшеліктері

1. Жетілдірілген құрылымдық дизайн

Қос үзіліс, үш позициялық айналмалы контакті конструкциясын қабылдау, коммутатордың жұмыс күйі (жабық, ашық, жерлендірілген) дұрыс жұмыс істеуді болдырмайтын және дәл және сенімді коммутацияны қамтамасыз ететін нақты анықталған; the жалпы үш фазалы орнату дизайны жақсы синхрондауды, аз бөліктерді және ыңғайлы реттеуді және ұсынады орнату, бұл жерде орнату қиындықтары мен уақытын айтарлықтай қысқартады.

2. Оқшаулаудың тамаша өнімділігі

Ажыратқыш жоғарғы және төменгі эпоксидті құйылған корпустармен тығыздалған, іші 0,045–0,07 МПа SF6 газымен толтырылған. SF6 газ тамаша оқшаулағыш және доға сөндіргіш қасиеттерге ие, негізгі контурды толығымен тығыздайды және корпус ішіндегі жерге қосу тізбегі, оны сыртқы ылғалдан, шаңнан және басқа ластаушы заттардан оқшаулау. Бұл тіпті қатал ішкі ортада да тұрақты оқшаулау өнімділігін қамтамасыз етеді, оқшаулау ақауларының алдын алады және энергетикалық жүйенің қауіпсіз жұмысына кепілдік беру.

3. Жоғары қауіпсіздік өнімділігі

Қауіпсіздік Usune өнімінің дизайнының негізі болып табылады. Ішкі доға болған жағдайда артқы құрылымының әлсіздігі корпус автоматты түрде жарылып, сонымен бірге шкафтың жоғарғы жағындағы қысымды түсіру клапаны ашу, шкафтан тыс артық қысымды газды шығару, шкафтың жарылуын тиімді болдырмау және қорғау учаскедегі операторлардың және айналадағы жабдықтардың қауіпсіздігі. Бұл дизайн бірнеше қауіпсіздік сынақтарынан өтті, сәйкес келеді халықаралық қауіпсіздік стандарттарымен және электр қуатын тарату операцияларын сенімді қорғауды қамтамасыз етеді.

4. Икемді және сенімді жұмыс

Ішкі 24кВ 36кВ жүктемені ажырату қосқышы қолмен және электрлік жұмыс режимдерін қолдайды. actual site requirements. Ол жұмыс істеуге ыңғайлы және сенімді, жеңілдетілген механикалық құрылымымен және тұрақты өнімділік, жиі ауысу операцияларына бейімделген. Техникалық қызмет көрсетусіз дизайнды қабылдай отырып, ол ұзақ мақтана алады қызмет ету мерзімі, механикалық қызмет ету мерзімі 2000 циклге дейін, кейінгі техникалық қызмет көрсету шығындары мен жұмыс көлемін азайтады.

Техникалық параметрлер

Қолдану шарттары

Тұрақты және сенімді жұмысты қамтамасыз ету үшін Usune Indoor 24кВ 36кВ жүктемені ажырату қосқышын пайдалану қажет. келесі шарттар (Қытайда және дүние жүзінде қолдану тәжірибесіне негізделген):

(а) Биіктігі: 1000 метрден аспайды;
(b) Қоршаған орта температурасы: жоғарғы шегі +40℃, төменгі шегі -25℃;
(c) салыстырмалы ылғалдылық: орташа тәуліктік ≤95%, айлық орташа ≤90%;
d) қоршаған ауада айтарлықтай коррозиялық газдар, жанғыш газдар немесе су буларының ластануы болмауы;
(e) Жиі немесе қатты діріл жоқ.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Нақты әлемдегі қолданбалы жағдай

Жағдайды зерттеу: Ханчжоу қалалық тұрғын үй электр қуатын тарату жобасы, Қытай

Ханчжоудағы (Қытай) үлкен тұрғын ауданында энергия тиімділігі, қауіпсіздік және тұрақтылық бойынша жоғары талаптар болды оның жабық электр тарату бөлмелері. Жоба 20 Usune ішкі 24кВ жүктеме ажыратқыштарын таңдады (FLN36-24kV) сериясы) тұрғын үйді электрмен жабдықтау жүйесін жүктемені ауыстыру және қорғауды өңдеу үшін. Белгіленген жеткізуші ретінде осы жоба үшін Usune теңшелген орнату нұсқаулығын және сатудан кейінгі қызметті қамтамасыз етті. Зауыт қатаң түрде жобаның техникалық талаптарына сәйкестігін қамтамасыз ету үшін жөнелту алдында әрбір өнімді сынақтан өткізді. Оның бері 2023 жылы пайдалануға берілгеннен кейін ажыратқыштар оқшаулау ақаулары немесе ақауларсыз тұрақты жұмыс істеді, тиімді 5000-нан астам үй шаруашылығын тұрақты электрмен жабдықтауды қамтамасыз ету. Жоба командасы өнімнің өнімділігін жоғары бағалады және Усуненің кәсіби қызметтері.

Жиі қойылатын сұрақтар

1-сұрақ: Қысқа тұйықталу тоғын үзу үшін Usune Indoor 24кВ 36кВ жүктемені ажырату қосқышын жалғыз пайдалануға болады ма?

A1: Жоқ. Жүктеме қосқыштары негізінен жүктеме токтары мен шамадан тыс жүктеме токтарын ауыстыру үшін, сондай-ақ қосу үшін пайдаланылады. және жүктелмеген ұзын желілерді, жүктемесіз трансформаторларды және конденсаторлар банктерін ажырату. Олар тәуелсіз бола алмайды қысқа тұйықталу токтарын үзу. Қысқа тұйықталу токтарын өңдеу үшін жүктеме қосқыштарын біріктіруге болады токты шектейтін сақтандырғыштар. Токты шектейтін сақтандырғыштар үлкен шамадан тыс жүктеме мен қысқа тұйықталудың үзілуін реттейді токтар және бұл комбинация электрмен жабдықтауды жан-жақты қорғауды қамтамасыз ететін автоматты ажыратқыштарды алмастыра алады жүйесі. Көп жылдық кәсіби тәжірибе негізінде Усуне оңтайландырған бұл дизайн шығындар мен қауіпсіздікті теңестіреді.

2-сұрақ: Жүктеме қосқышының SF6 газ қысымы тым төмен болса не істеу керек?

A2: Usune ішкі 24кВ және 36кВ жүктеме қосқыштарындағы SF6 газы эпоксидті құйылған корпус ішінде тығыздалған. стандарт қысым 0,045–0,07 МПа. Төмен қысым қосқыштың оқшаулауына және доғаны сөндіруге әсер етеді. Пайдаланушылар алдымен газдың шығуын тексеру керек. Егер ағып кету табылса, Usune сатудан кейінгі топқа дереу хабарласыңыз. ретінде кәсіби өндіруші, Usune сараптамалық газдың ағып кетуін анықтау және жөндеу қызметтерін ұсынады. Ағып кетуді жойғаннан кейін, Коммутатордың қалыпты жұмыс істеуін қамтамасыз ету үшін SF6 газын стандартты қысымға дейін толтыру қажет. Бұл ұсынылады күнделікті пайдалану кезінде газ қысымын жүйелі түрде тексеру.
