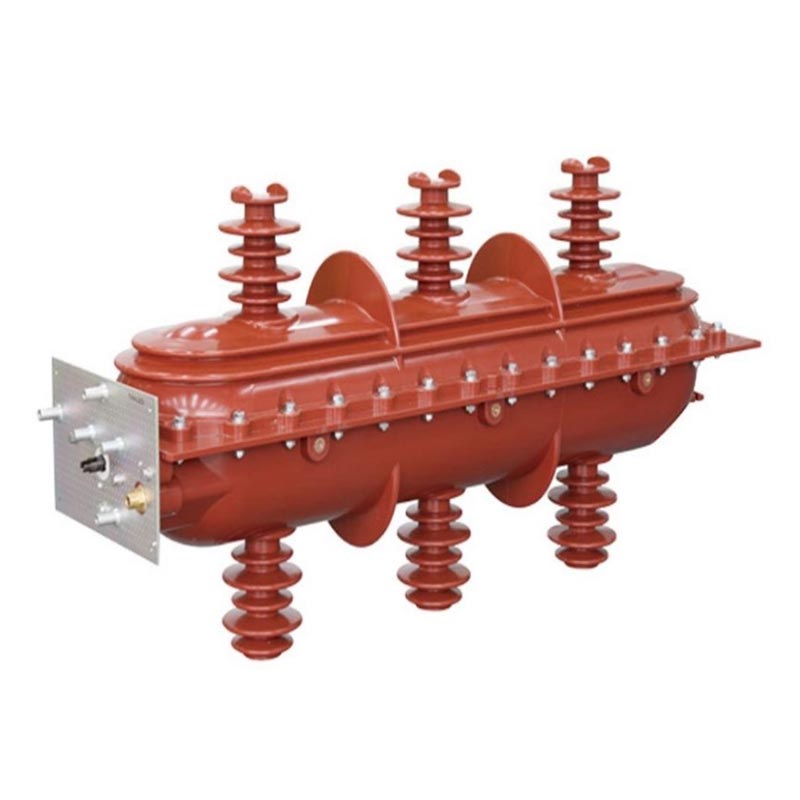

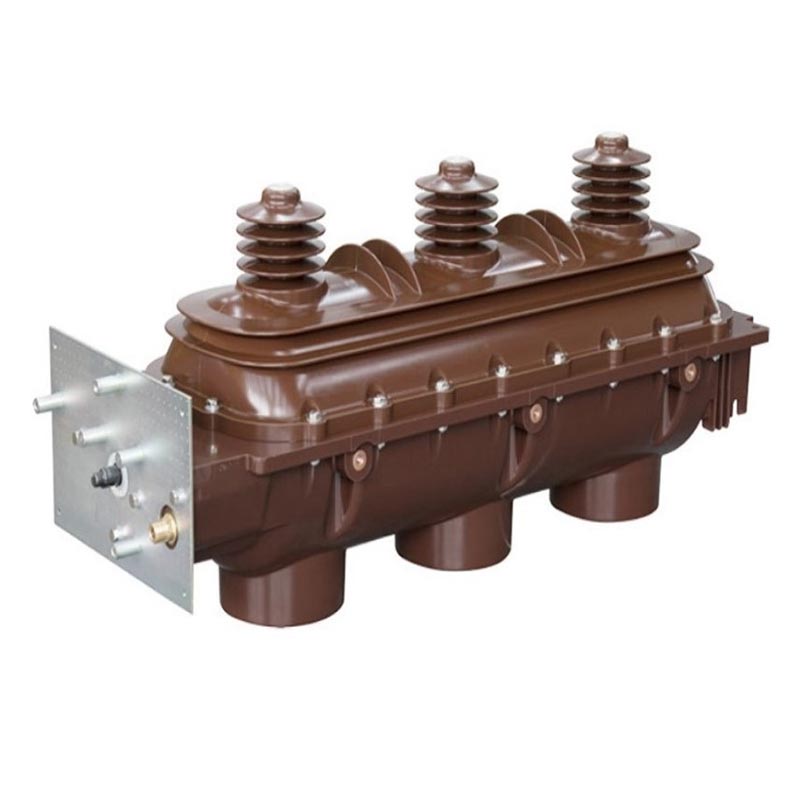

Ішкі Sf6 жүктеме қосқышы

Usune Indoor Sf6 Load Switch - бұл үй ішінде арнайы жасалған жоғары вольтты тарату құрылғыларының жаңа буыны. қуатты тарату сценарийлері. Usune компаниясының кәсіби R&D командасы әзірлеген, ол жан-жақты түрден өтті тестілеу және оның өнімділігі GB3804, GB16926, IEC60265 және IEC60420 стандарттарына сәйкес келеді.

Жоғары вольтты электр жабдықтарын кәсіби өндіруші ретінде Usune стандартталған өндірістік зауыттары бар Қытай, алдыңғы қатарлы өндірістік жабдықтармен және әрбір өнімді қамтамасыз ету үшін қатаң сапаны бақылау процестерімен жабдықталған стандарттарға сәйкес келеді. Өнімдер оқшаулағыш және доға сөндіретін орта ретінде SF6 газын пайдаланады, бұл артықшылықтарды ұсынады. жоғары оқшаулау беріктігі, тиімді доғаны сөндіру, ықшам құрылым және ұзақ қызмет ету мерзімі ретінде тиімді нашар тұрақтылықтың ауыр нүктелерін шешу және дәстүрлі жүктеме қосқыштарының жоғары техникалық қызмет көрсету шығындары.

Негізгі техникалық параметрлер

1. Қолданылатын жүйелер: үш фазалы айнымалы ток 10кВ, 12кВ, 24кВ, 36кВ, 50/60Гц
2. Доғаны сөндіретін орта: SF6 газы (инертті, улы емес, жоғары электртерістілік, миллисекунд деңгейіндегі жоғары тиімділік доғаны сөндіру)

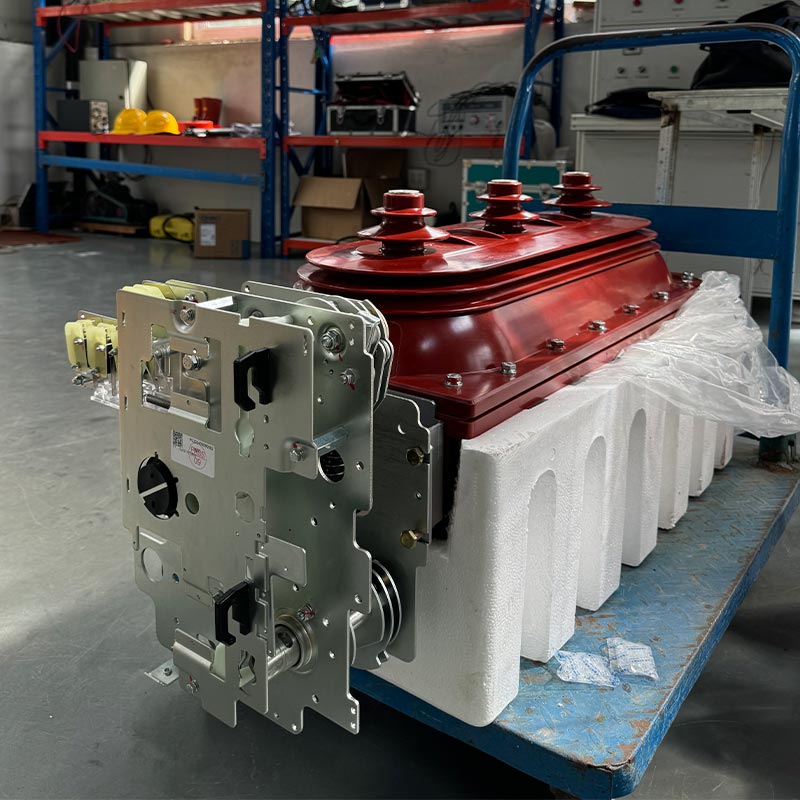

3. Жұмыс механизмі: серіппемен басқарылатын механизм (стандартты қолмен қуат сақтау, қосымша электрлік ашу және қашықтан басқару үшін жабу)
4. Жұмыс күйі: үш позициялы доға сөндіргіш камера: «Жақын-ашық-жер»
5. Тығыздау өнімділігі: нақты уақыт режимінде манометрмен жабдықталған арнайы динамикалық және статикалық тығыздау дизайны мониторинг

Қолдану аясы

Ішкі SF6 жүктеме қосқыштары өнеркәсіптік және тау-кен өнеркәсібі сияқты ішкі қуатты тарату сценарийлерінде кеңінен қолданылады. кәсіпорындар, көпқабатты үйлер, қалалық тұрғын аудандар, қосалқы станциялар, ірі сауда орталықтары, әуежайлар, метро және жүктеме токтарын ауыстыруға, тізбектерді басқаруға және қорғауға және тарату трансформаторларына арналған ауруханалар; қашан розеткадағы сенсорлы кабельдің алдыңғы қосқышымен жабдықталған, олар кабель тармақтары үшін әсіресе қолайлы (қосылу) қораптары.

Негізгі техникалық параметрлер

Құрылымдық ерекшеліктері және қауіпсіздік артықшылықтары

1. Жоғары оқшаулау және доға сөндіргіш құрылым

Жоғарғы және төменгі қабықтар эпоксидті шайырмен құйылған, тығыздалған, газ толтырылған ішкі қуысты құрайды, ол сыртқы ортаны тиімді оқшаулайды. Үш позициялы доға сөндіргіш камера жабылуды аяқтайды, ашықтығын қамтамасыз ететін жалпы қозғалатын контактінің айналуы арқылы ашу және жерге қосу операцияларын кезең-кезеңімен орындау күй және сенімді жұмыс. SF6 газы жоғары диэлектрлік беріктікке және тамаша доға сөндіргіш өнімділікке ие, коммутация кезінде пайда болған доғаны тез сөндіру.

2. Сенімді тығыздау және қысымды бақылау

Ішкі SF6 жүктеме қосқышы тамаша тығыздауды қамтамасыз ететін арнайы динамикалық және статикалық тығыздау дизайнын пайдаланады. өнімділігі және SF6 газының ағып кетуін болдырмау. Бақылау үшін механизм қорабында манометр көрнекті түрде орналасқан нақты уақыт режимінде газ қысымы, операторлардың ықтимал қауіптерді уақтылы анықтауын жеңілдету.

3. Кешенді қауіпсіздік блоктары

Сенімді механикалық бұғаттаулар жүктеме қосқышы мен жерге қосу қосқышы арасында және олардың арасында орнатылған жерге қосу қосқышын және алдыңғы есікті (шкаф түріндегі қуатты тарату үшін) дұрыс жұмыс істемеу және персонал мен жабдықтардың қауіпсіздігі. Жақсарту үшін шығыс ұшында теңестіретін қорғаныс қақпағы жабдықталған оқшаулау өнімділігі.

4. Икемді жұмыс және кеңістікті үнемдейтін дизайн

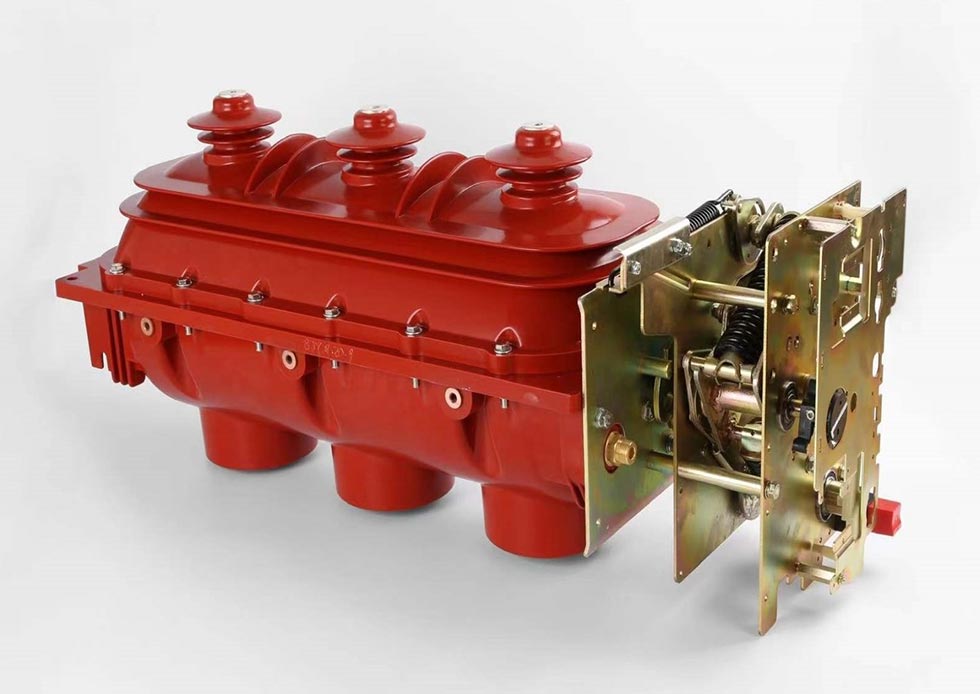

Стандартты конфигурация қолмен серіппелі жұмыс механизмін қамтиды; қосымша электрлік ашу және жабу қашықтан басқаруға мүмкіндік береді. Оның ықшам құрылымы мен шағын көлемі оны көпқабатты, шағын үйлер үшін қолайлы етеді қосалқы станциялар және орнату кеңістігі шектеулі басқа қолданбалар.

Қолдану шарттары

1. Қалыпты жұмыс жағдайлары

- Қоршаған орта температурасы: -25℃～+40℃
- Биіктігі: 2000 м-ден аспайды
- Ылғалдылық: Тәуліктік орташа салыстырмалы ылғалдылық <95%, айлық орташа <90%; орташа тәуліктік бу қысымы ≤2,2кПа, айлық орташа ≤1,8кПа

2. Арнайы пайдалану шарттары

GB/T11022-1999 стандартына сәйкес, Indoor Sf6 жүктеме қосқышы қалыпты жағдайда жұмыс істеуі керек. Егер пайдалану шарттары орындалмаған (мысалы, 2000 м-ден асатын биіктік, шамадан тыс температура мен ылғалдылық және т.б.), өнімнің қалыпты жұмысын қамтамасыз ету үшін өндірушімен алдын ала кеңесіңіз.

Нақты әлемдегі қолданбалы жағдай

Жағдайлық зерттеу: Қытайдың қалалық метро электр қуатын тарату жобасы

Негізгі метро желісі станцияның электр қуатын тарату жүйесі үшін сенімді жабық жоғары вольтты жүктеме қосқыштарын қажет етеді, жабдықтың қауіпсіздігін, тұрақтылығын және жинақылығын жоғары деңгейде талап етеді. Бұл жоба Usune FLN36-12D таңдады ықшам құрылымы метрополитеннің шектеулі кеңістігіне қолайлы модель. Оның сенімді тығыздауы және доғаны сөндіру өнімділігі ылғалды жерасты ортасында тұрақты жұмысты қамтамасыз етеді. Пайдалануға берілген күннен бастап 2024 жылы ол нөлдік сәтсіздікке ұшырады және жоба иесінен жоғары баға алды.

Жиі қойылатын сұрақтар

1-сұрақ: Коммутатордағы SF6 газ манометрі дұрыс емес көрсеткішті көрсетсе, мен не істеуім керек?

A1: Жабдықтың зақымдалуын немесе қауіпсіздік апаттарын болдырмау үшін қосқышты пайдалануды дереу тоқтатыңыз. Алдымен газдың ағып кетуін тексеріңіз. Егер ағып кетулер жоқ, температураның қалпына келуін күтіңіз және қысымның қалыпты жағдайға оралуын бақылаңыз. Бар болса ағып кетсе немесе қысымды қалпына келтіру мүмкін болмаса, Usune сатудан кейінгі қызмет көрсету тобына дереу хабарласыңыз. The өндіруші мәселені шешу үшін кәсіби техниктерді жібереді.

2-сұрақ: Usune Indoor SF6 жүктеме қосқышын 2000 м биіктіктен жоғары ортада пайдалануға болады ма?

A2: Қалыпты жұмыс биіктігі 2000 м аспайды. Жоғары биіктіктер оқшаулау жұмысына әсер етеді. ішінде пайдаланса биіктік орталары үшін алдын ала Усунемен кеңесіңіз. Кәсіби жеткізуші ретінде біз теңшелген қамтамасыз ете аламыз шешімдерді енгізіңіз және тұрақты жұмысты қамтамасыз ету үшін оқшаулау дизайнын реттеңіз.

3-сұрақ: Өнім қаншалықты жиі техникалық қызмет көрсетуді қажет етеді және негізгі техникалық қызмет көрсету элементтері қандай?

A3: Қалыпты жағдайда 1-2 жыл сайын кешенді техникалық қызмет көрсету ұсынылады. Негізгі элементтерге мыналар кіреді: (1) SF6 газ қысымын және тығыздауды тексеру; (2) Механикалық бұғаттаулардың сенімділігін тексеру; (3) Коммутаторды тазалау және механизм қораптарының беттері; (4) Позиция көрсеткіштерінің дұрыстығын тексеру; (5) Жұмыс механизмін тексеру және қажетінше майлаушы қосу. Толық ақпарат алу үшін өнім нұсқаулығын қараңыз немесе сатудан кейінгі қызметке хабарласыңыз. Усуне сонымен қатар техникалық қызмет көрсету бойынша кәсіби оқытуды қамтамасыз етеді.

Бренд міндеттемесі және сатудан кейінгі қызмет көрсету

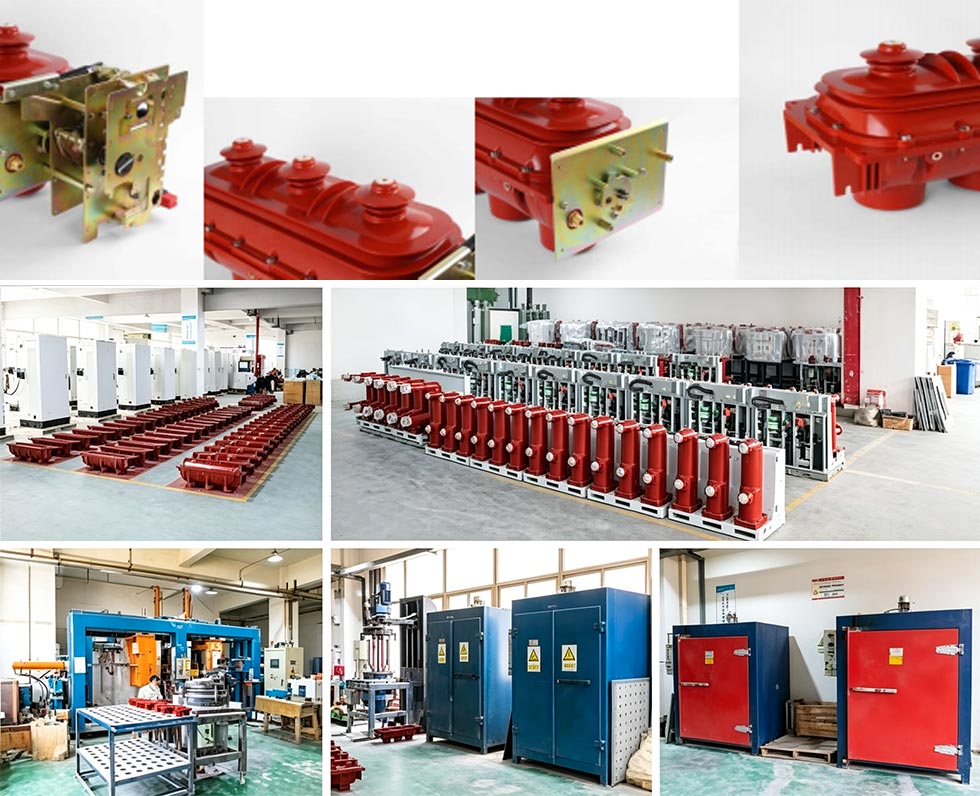

Кәсіби өндіруші және жоғары вольтты электр жабдықтарын жеткізуші ретінде Usune стандартталған өндіріске ие Қытайдағы өсімдіктер. «Бірінші сапа, алдымен қауіпсіздік» қағидасын ұстана отырып, барлық өнімдер қатаң сападан өтеді. Өнімнің өкілеттігін қамтамасыз ету үшін тиісті сертификаттау стандарттарына сәйкес келетін зауыттан шығар алдында тексеру сенімділік.

Біз сатудан кейінгі кешенді қызметтерді ұсынамыз, соның ішінде орнату бойынша нұсқаулық, іске қосу, техникалық қызмет көрсету және техникалық оқыту. Біздің сатудан кейінгі командамыз тез арада жауап беретін тәжірибелі кәсіби техниктерден тұрады қажет етеді және тиімді шешімдерді ұсынады. Біз әрқашан «Барлығы қауіпсіз пайдалану үшін» негізгі тұжырымдамасын қолдаймыз электр қуаты» және қауіпсіз және тұрақты қуатты тарату ортасын жасау үшін пайдаланушылармен жұмыс істеу.
