USRM6 сериясы оқшаулағыш орта ретінде SF6 газын пайдаланады, оның негізгі схемасы және оған қатысты электрлік құрамдастары қоршалған. жабық контейнердің ішінде. Бұл құрылым шаңның, ылғалдың, ластанудың, тұзды спрейдің және т.б. әсерін азайтады тұрақты электр өнімділігін сақтауға және пайдалану қауіпсіздігін жақсартуға көмектесетін сыртқы орта жағдайлары. бірге оның ықшам дизайны, модульдік конфигурациясы және төмен техникалық қызмет көрсету талаптары, Usune Rmu Electrical 12kV SF6 Gas Оқшауланған тарату құрылғылары өнеркәсіптік нысандарға, тау-кен аймақтарына, теміржол жүйелеріне, әуежайларға, қалалық таратуға жарамды желілер, тұрғын аудандар және басқа да орташа вольтты қолданбалар.

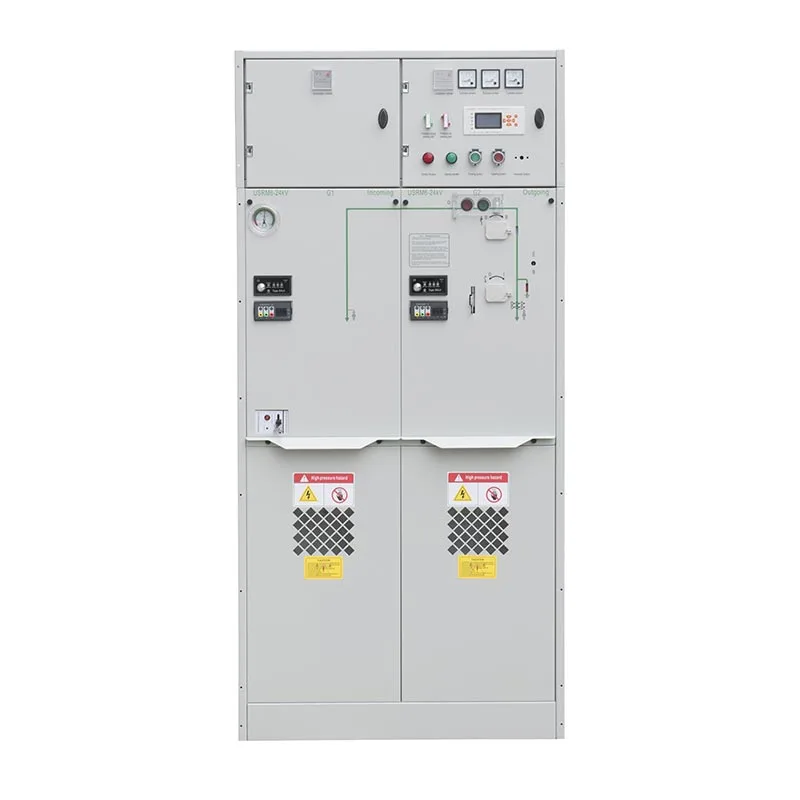

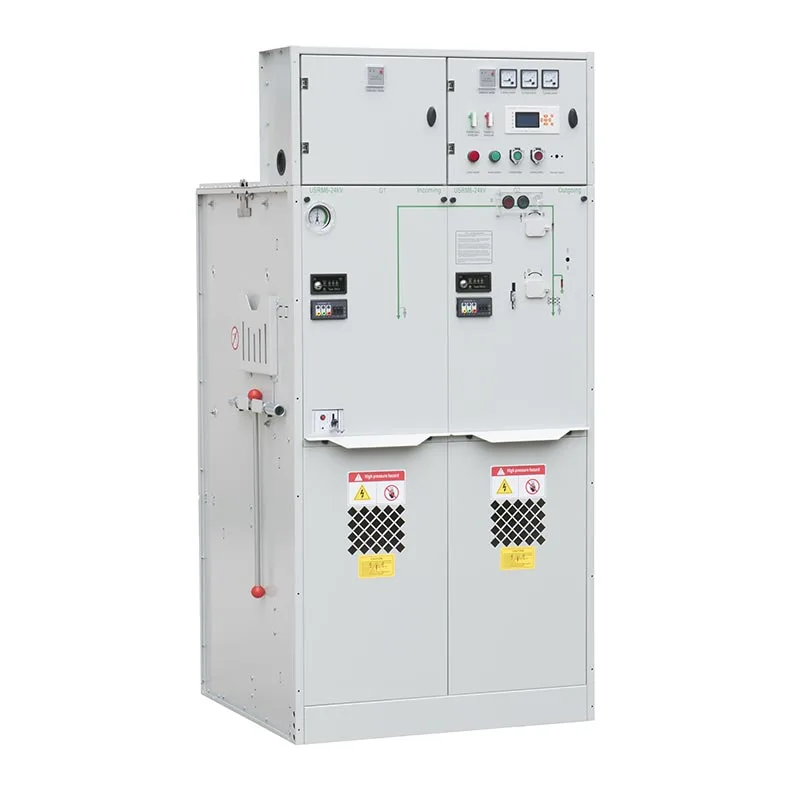

USRM6 сериясы толық оқшауланған және жабық дизайнды қабылдайды, онда негізгі тізбек компоненттері қорғалған. SF6 газ камерасының ішінде. Кәдімгі ауа оқшаулағыш жабдықпен салыстырғанда бұл құрылым әсерді азайтады ішкі электрлік компоненттердегі сыртқы орта жағдайларының. Rmu Электрлік 12кВ SF6 Газ оқшауланған Тарату құрылғылары әсіресе жерасты қосалқы станцияларына, жағалаудағы аймақтарға, биік таулы аймақтарға және өнеркәсіптік аймақтарға жарамды. ылғалдылық, шаң немесе ластану кәдімгі тарату құрылғыларына әсер етуі мүмкін орталар.
Usune Rmu электрлік 12кВ SF6 газды оқшауланған тарату құрылғысы әртүрлі мүмкіндіктерге мүмкіндік беретін стандартталған модульдік құрылымды қабылдайды. функционалдық бірліктер жобаның нақты талаптарына сәйкес біріктіріледі. Кеңейтілетін негізгі автобус жүйесі қамтамасыз етеді қуатты тарату жүйесінің конфигурациясының икемділігі жоғарылайды, ал ықшам қоршау оны азайтуға көмектеседі орнату ізі. Бұл USRM6 сериясын қайталама трансформаторлық қосалқы станциялар мен терминалдарға жарамды етеді орнату кеңістігі шектеулі тарату желілері.
Бастапқы электрлік компоненттер герметикалық газ бөлігінің ішінде қоршалғандықтан, олар азырақ әсер етеді. шаң, ылғал және қоршаған ортаның ластануы. Бұл әдеттегі техникалық қызмет көрсету талаптарын азайтады және жөндеуге көмектеседі ұзақ жұмыс кезеңдерінде тұрақты өнімділік. Қашықтағы немесе қол жеткізу қиын жерде қосалқы станцияларды пайдаланатын тұтынушылар үшін орындарда, техникалық қызмет көрсету аз құрылым да тексеру жиілігін және пайдалану шығындарын азайтуға көмектеседі.
Толығымен жабық құрылым негізгі тізбек құрамдастарын сақтай отырып, операторларды қосымша қорғауды қамтамасыз етеді тікелей сыртқы байланыстан оқшауланған. Сенімді оқшаулау және модульдік коммутация функцияларымен біріктірілген USRM6 сериясы үздіксіз және қауіпсіз жұмысты қажет ететін орташа кернеулі электр қуатын тарату жүйелері үшін тұрақты шешімді қамтамасыз етеді операция.
Usune 12кВ SF6 газды оқшауланған тарату құрылғысы көбірек электрлік функцияларды орындауға мүмкіндік беретін ықшам тығыздалған құрылымды пайдаланады. салыстырмалы түрде шағын орнату аймағына біріктірілген. Дәстүрлі ауадан оқшауланған тарату құрылғылары әдетте талап етеді электрлік компоненттер арасындағы үлкен саңылау, өйткені ауа оқшаулағыш орта ретінде пайдаланылады. Қалалық қосалқы станциялар үшін, жерасты құрылыстары мен ықшам трансформатор станциялары, SF6 GIS-тің кішірек ізі көбірек қамтамасыз етеді жабдықты орналастыру және орнату кезінде икемділік.
USRM6 сериясының негізгі тізбегі шаңның тікелей әсерін азайта отырып, тығыздалған газ бөлігінде орналасқан. ылғал, ластану және тұз спрейі. Ауа оқшауланған тарату құрылғылары айналадағы қондырғыға көбірек тәуелді ластанған немесе ылғалды жерлерде қосымша қорғауды немесе жүйелі тазалауды қажет етуі мүмкін. Сондықтан, SF6 Газды оқшауланған тарату құрылғылары қиын қоршаған орта жағдайлары үшін өте қолайлы.
Rmu Electrical 12кВ SF6 газ оқшауланған тарату құрылғысының жабық конструкциясы ішкі электрлік әсерді азайтады. құрамдас бөліктерді сыртқы ластанудан сақтайды, нәтижесінде күнделікті техникалық қызмет көрсету талаптары төмендейді. Дәстүрлі ауа оқшауланған жабдық орнатуға байланысты жиірек тексеруді, тазалауды және қоршаған ортаны қорғауды қажет етуі мүмкін шарттар. Бұл айырмашылық ұзақ мерзімді техникалық қызмет көрсету жұмыс жүктемесін азайтуды көздейтін тұтынушылар үшін маңызды болуы мүмкін операциялық шығындар.
Ауа оқшауланған тарату құрылғылары SF6 газымен бірге электр қуатын таратудың көптеген дәстүрлі қолданбалары үшін жарамды болып қалады Оқшауланған коммутаторлар кеңістікті, қоршаған ортаны қорғауды және сенімділікті қамтамасыз ететін қосымша артықшылықтар береді маңызды ойлар. Usune USRM6 сериясының модульдік конфигурациясы тұтынушыларға қолайлы таңдауға мүмкіндік береді әртүрлі қуатты бөлу талаптарына сәйкес функционалдық комбинациялар.
USRM6 сериясы әртүрлі таратуға сәйкес конфигурацияланатын стандартталған модульдер айналасында жасалған желі талаптары. Тұтынушылар кіріс, шығыс, қорғау және үшін қолайлы функционалдық комбинацияларды таңдай алады трансформаторды қосу қолданбалары, ал кеңейтілетін негізгі шинаның дизайны жүйе кезінде қосымша икемділікті қамтамасыз етеді сыйымдылықты немесе желі конфигурациясын өзгерту қажет.
Бұл модульдік тәсіл Usune SF6 газ оқшауланған тарату құрылғыларына әр түрлі қосалқы қосалқы станцияларға және әр жоба үшін мүлдем басқа жабдық құрылымын қажет етпейтін терминалдық тарату желілері.
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 |
| 4 | Номиналды оқшаулау деңгейі‑1мин Жиілік төзімділік кернеуі‑фаза аралық, жерге | кВ | 42/65 | 42/65 | 42/65 |
| Номиналды оқшаулау деңгейі-1мин Жиілік кернеуге төтеп беретін оқшаулау қашықтығы | кВ | 48/79 | 48/79 | 48/79 | |
| Номиналды оқшаулау деңгейі‑1мин Жиілікке төтеп беру кернеуі‑Бақылау және көмекші тізбек | кВ | 2/2 | 2/2 | 2/2 | |
| Номиналды оқшаулау деңгейі-Жарықтандыру импульсі кернеуге төтеп беру-фаза аралық, жерге | кВ | 75/125 | 75/125 | 75/125 | |
| Номиналды оқшаулау деңгейі - Жарықтандыру импульсі кернеуді оқшаулау қашықтығына төтеп береді | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 |
| 12 | Механикалық қызмет ету мерзімін ажырату қосқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Механикалық қызмет ету мерзімі – оқшаулау/жерге қосқыш | Уақыт | 5000 | 5000 | 5000 | |
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 |
| 14 | Номиналды зарядтау қысымы (20 ℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 |
| 16 | IP қорғау дәрежесі – Шкаф | IP4X | IP4X | IP4X | |
| IP қорғау дәрежесі – Газ багы | IP67 | IP67 | IP67 |
Өнеркәсіптік тұтынушы орташа вольтты тарату жүйесі үшін Usune 12кВ SF6 газ оқшауланған тарату құрылғысын таңдады. мұнда кеңістік пен үздіксіз жұмыс басты мәселелер болды. Орнатқаннан кейін тұтынушы ықшам екенін хабарлады құрылымы жабдықтың орналасуын жеңілдетіп, шаң мен шаңның әсерін азайтуға арналған жабық дизайнды жоғары бағалады. қоршаған ортаның ластануы.
Тұтынушы USRM6 сериясын орнату кеңістігі шектеулі және жоғары жерасты трансформаторлық қосалқы станциясында пайдаланды ылғалдылық. Пайдалануға берілгеннен кейін тұтынушылардың пікірлері коммутациялық құрылғының ықшам, тұрақтылығын атап өтті пайдалану және төмен жүйелі техникалық қызмет көрсету талаптары.
Жағалауда электр қуатын таратуды қолдану үшін тұтынушыға қоршаған ортаға жақсы бейімделу қабілеті бар тарату құрылғылары қажет. Тұтынушы Usune SF6 газды оқшауланған тарату құрылғысын таңдады, себебі оның герметикалық құрылымы біріншілікті қорғауға көмектеседі ылғалдылықтан, тұз спрейінен және ластанудан. Пайдалану кезінде тұтынушы оның қоршауын оң бағалады дизайн және тұрақты өнімділік.
Осы қолданбалардың негізінде тұтынушылар ықшам дизайнды, тығыздалған SF6 оқшаулау құрылымын, сенімділікті бағалайды Usune USRM6 сериясының пайдалану және төмен техникалық қызмет көрсету талаптары. Бұл артықшылықтар оны қолайлы етеді өнеркәсіптік нысандар, жерасты қосалқы станциялары, жағалау жобалары және басқа да талап етілетін орташа вольтты қолданбалар.
Zhejiang Usune Electric Co.,Ltd. ISO 9001 сапа стандартына сәйкес кешенді менеджмент жүйесін құрды Менеджмент жүйесі, ISO 14001 қоршаған ортаны басқару жүйесі және ISO 45001 еңбекті қорғау және қауіпсіздікті басқару Жүйе. Бұл басқару жүйелері дәйекті өнім сапасын, жауапты экологиялық тәжірибені және қауіпсізді қолдайды бүкіл өндіріс процесіндегі өндірістік операциялар.
Әртүрлі халықаралық нарықтардың талаптарын қанағаттандыру үшін Usune 12кВ SF6 газ оқшауланған тарату құрылғысы өтті. қолданылатын IEC және GB стандарттарына сәйкес тиісті типті сынақтарды өткізеді және CE сертификатын алды. Бұл сертификаттау және сынақ талаптары коммутациялық құрылғыларды бағалайтын тұтынушылар үшін қосымша кепілдік береді орта вольтты электр қуатын тарату жобалары.
Халықаралық жобалар үшін Usune сәйкес техникалық құжаттарды, типті сынақ есептерін және сертификаттауды ұсына алады нақты өнім конфигурациясына және нарық талаптарына сәйкес ақпарат тұтынушыларға өнімді аяқтауға көмектеседі бағалауды, техникалық бекітуді және сатып алуды тиімдірек етеді.
Zhejiang Usune Electric Co.,Ltd. орта вольтты электр жабдықтары мен қуат тарату шешімдеріне назар аударады, оның ішінде 12кВ, 24кВ және 36кВ SF6 газды оқшауланған тарату құрылғылары. Кәсіби өндіруші ретінде Usune өнімді біріктіреді өнеркәсіптік орта вольтты тарату құрылғыларының шешімдерін қамтамасыз ету үшін жобалау, өндіру және сапаны басқару, инфрақұрылым және электр қуатын тарату қолданбалары.
Халықаралық сатып алушылар үшін Usune жобалық кернеуге сәйкес қолайлы тарату құрылғыларының конфигурацияларын ұсына алады, орнату ортасы, тарату желісінің құрылымы және функционалдық талаптар. USRM6 сериясы ықшамды біріктіреді құрылыс, модульдік конфигурация, қоршаған ортаға бейімделу және төмен техникалық қызмет көрсету талаптары, бұл оны практикалық етеді қазіргі заманғы орта вольтты электр тарату жүйелері үшін таңдау.
Rmu электрлік 12кВ SF6 газды оқшауланған тарату құрылғысы SF6 қолданатын орташа вольтты электр тарату құрылғысы болып табылады. газ оқшаулағыш зат ретінде. Оның негізгі электрлік құрамдастары герметикалық корпустың ішінде қамтамасыз етілген коммутация, қорғау, өлшеу және бақылау функцияларын біріктіру кезінде оқшаулау және қорғау a жинақы жүйе.
Негізгі артықшылықтарға ықшам құрылым, сенімді оқшаулау, күшті қоршаған ортаға бейімделу және төмен кіреді техникалық қызмет көрсету талаптары. Бастапқы контур герметикалық газ бөлігінде орналасқандықтан, жабдық шаң, ылғалдылық, ластану және басқа сыртқы орта жағдайлары аз әсер етеді.
USRM6 сериясын өнеркәсіптік және тау-кен өнеркәсібі нысандарында, теміржол жүйелерінде, әуежайларда, қалалық энергетикада қолдануға болады тарату желілері, тұрғын аудандар, жер асты қосалқы станциялары және басқа да орташа вольтты қолданбалар. Бұл әсіресе орнату кеңістігі, қоршаған орта жағдайлары және пайдалану сенімділігі бар жобалар үшін қолайлы маңызды ойлар.
Тығыздалған құрылым ішкі электрлік компоненттердің сыртқы ластануға әсерін айтарлықтай төмендетеді, сондықтан жабдық әдеттегі ауадан оқшауланған тарату құрылғыларына қарағанда, әдетте, азырақ техникалық қызмет көрсетуді қажет етеді. Техникалық қызмет көрсету және тексеру әлі де жабдықты өндірушінің нұсқауларына және қолданыстағы нұсқауларға сәйкес орындалуы керек электр қауіпсіздігі талаптары.
Иә. USRM6 сериясы әртүрлі функционалдық бірліктерді сәйкес біріктіруге мүмкіндік беретін модульдік дизайнды қабылдайды жоба талаптары. Кеңейтілетін негізгі шина конфигурациясы әртүрлі орташа кернеулер үшін икемділікті қамтамасыз етеді тарату желілерін ұйымдастыру.
