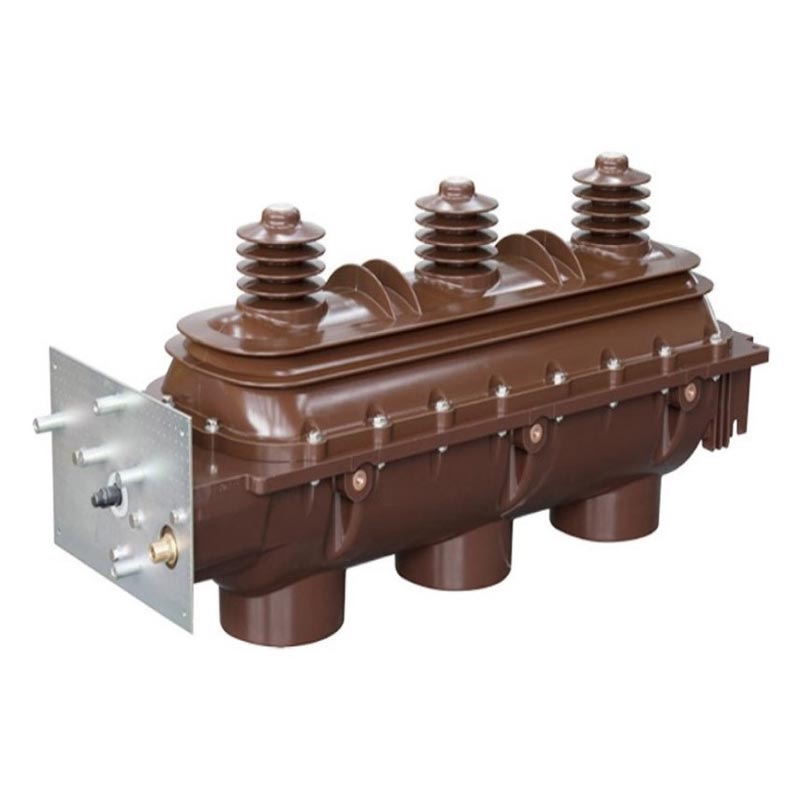

Sf6 Жүктеме ажыратқышы

Қытайдағы жоғары вольтты электр жабдықтарының кәсіби өндірушісі ретінде Усунэ ҒЗТКЖ және өндіріске баса назар аударады. озық қондырғылармен жабдықталған стандартталған зауыты бар орта және жоғары вольтты электр тарату жабдықтары өндірістік желілер және қатаң сапаны тексеру процестері. FLN36-12D және FLRN36-12D ішкі айнымалы ток жоғары вольтты Sf6 жүктемесі Компания шығарған ажыратқыштар - озық шетелдік сіңіру арқылы дербес әзірленген негізгі өнімдер технологиясы және оны Қытайдың энергетикалық жүйесінің нақты пайдалану қажеттіліктерімен біріктіру.

Барлық Usune Sf6 жүктеме ажыратқыштары жан-жақты типтік сынақтан өтті және олардың өнімділігі толығымен сәйкес келеді GB3804 "3~63кВ айнымалы ток жоғары вольтты жүктеме қосқыштары", GB16926 "Жоғары вольтты жүктеме қосқыштары-сақтандырғыш комбинациялары" және IEC60265 және IEC60420 халықаралық стандарттары. «Барлығы қауіпсіз қуат пайдалану үшін» негізгі тұжырымдамасын ұстана отырып, өнімдер қауіпсіз және тиімді қамтамасыз ететін үш позициялы доға сөндіргіш камерамен («жабу-ашу-жерлеу») жабдықталған. тұрақты қуат жұмысы. Жоғары вольтты тарату құрылғыларының сенімді жеткізушісі ретінде Usune сатылымға дейінгі кешенді қамтамасыз етеді әртүрлі қолданбалы сценарийлерде жабдықтың үздіксіз жұмысын қамтамасыз ету үшін кеңес беру және сатудан кейінгі қызмет көрсету.

Қолдану аясы

Sf6 жүктеме ажыратқышы үш фазалы айнымалы ток 10кВ, 24кВ, 36кВ, 50/60Гц қуат жүйелеріне жарамды. Ол кең таралған өнеркәсіптік және тау-кен кәсіпорындарында, көпқабатты үйлерде, қалалық тұрғын аудандарда, қосалқы станцияларда, ірі сауда орындарында қолданылады. сауда орталықтары, әуежайлар, метро, ауруханалар және басқа электр қуатын тарату сценарийлері. Оның негізгі функциялары жүктемені ауыстыру болып табылады ток және ақаулық ток, қауіпсіз және тұрақты қуатты қамтамасыз ететін желілер мен тарату трансформаторларын басқару және қорғау қоғамдық өндіріс пен өмірдің барлық салаларын қорғау.

Қолдану шарттары

1. Қалыпты жұмыс жағдайлары

- Ambient Temperature: -25℃ to +40℃, suitable for most climate conditions in China and other regions.
- Биіктігі: 2000 м-ден аспайды, көптеген қалалар мен өнеркәсіптік аймақтарға жарамды.
- Ылғалдылық: Тәуліктік орташа салыстырмалы ылғалдылық <95%, айлық орташа салыстырмалы ылғалдылық <90%; орташа тәуліктік бу қысым ≤2,2кПа, айлық орташа бу қысымы ≤1,8кПа, ылғалды ортада тұрақты жұмысты қамтамасыз етеді.

2. Арнайы пайдалану шарттары

GB/T11022-1999 ұлттық стандартына сәйкес «Жоғары вольтты тарату құрылғыларына ортақ техникалық талаптар және Басқару құрылғыларының стандарттары», тарату құрылғысы қалыпты жұмыс жағдайында жұмыс істеуі керек. Егер пайдаланушы жұмыс істеп тұрса жағдайлар қалыпты жағдайларға сәйкес келмейді (мысалы, орнату биіктігі 2000 м-ден астам, қоршаған орта температурасы қалыпты шектен асып кету, конденсация тудыратын жоғары ылғалдылық және т.б.), кәсіби маманмен кеңесу қажет. өндіруші Usune консенсусқа қол жеткізу және жабдықтың қауіпсіз және тұрақты жұмысын қамтамасыз ету үшін алдын ала.

Құрылымдық ерекшеліктері

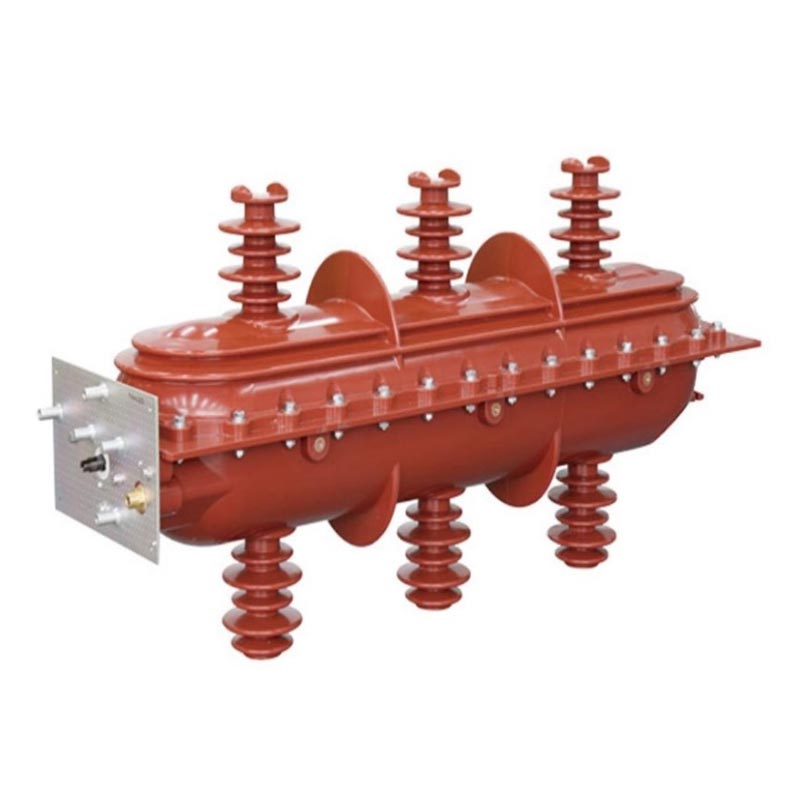

1. Біріктірілген оқшаулау құрылымы: жоғарғы және төменгі қабықтар эпоксидті шайырмен құйылған, жабық, газбен толтырылған ішкі қуыс. Бұл тамаша оқшаулауды және коррозияға төзімділікті тиімді қамтамасыз етеді ішкі компоненттерді сыртқы ортадан оқшаулау және тұрақты жұмысын қамтамасыз ету.

2. Үш позициялық жұмыс режимі: жалпы қозғалатын контакт үш жұмыс күйін біртіндеп аяқтай отырып, айналады: «жабу», «ашу» және «жерге қосу». Позициялар нақты анықталған, ауысу сенімді және дұрыс жұмыс істемеу тиімді алдын алады.

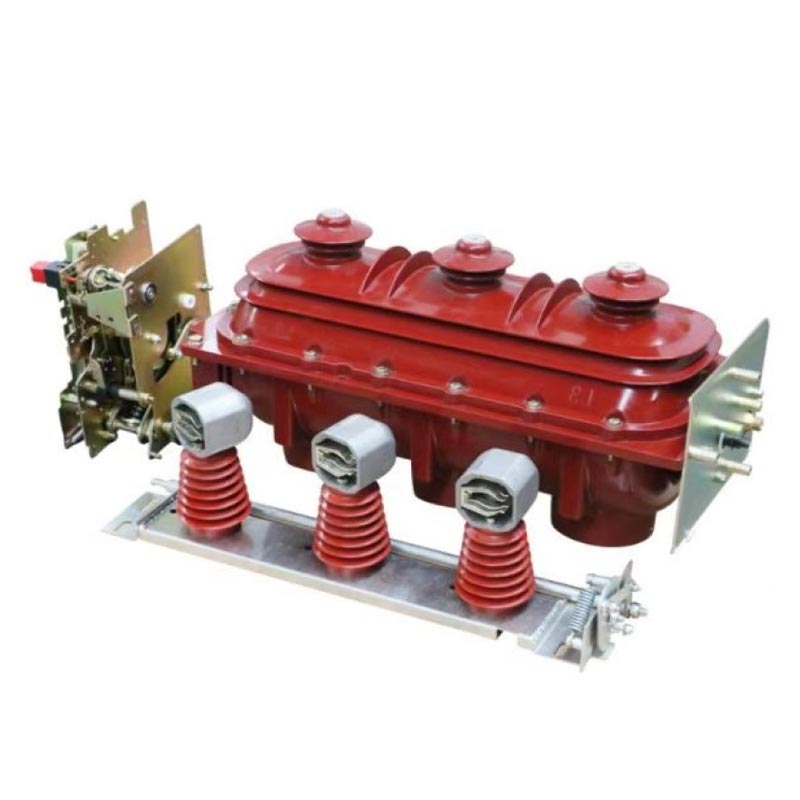

3. Қос жұмыс механизмдері: қосымша қолмен серіппелі жұмыс істеу механизмі қосылған. қашықтан басқаруға арналған электрлік жабу/ашу функциясы. Бұл пайдаланушыларға өз қажеттіліктеріне сәйкес таңдауға мүмкіндік береді, операциялық тиімділікті арттыру.

4. Интеллектуалды бақылау: механизм қорабының алдыңғы жағы SF6 манометрмен және позициямен жабдықталған. көрсеткіш. Манометр нақты уақытта SF6 қысымының өзгеруін бақылайды, ал позиция индикаторы тікелей қозғалатын контактілі жетек білігіне жалғанып, қозғалатын контактінің жұмысының абсолютті сенімді көрсеткішін қамтамасыз етеді позиция.

5. Қауіпсіздікті қорғау: Қысымды босату құрылғысы корпустың артқы жағында орналасқан. Апат болған кезде доға сөндіргіш камерада және жоғары қысым пайда болса, артық қысым газы босату арқылы өтуі мүмкін. құрылғыны артқа қарай шығарып, алға лақтыруды болдырмайды және операторлардың қауіпсіздігін қамтамасыз етеді.

6. Сенімді блоктау: Жүктеме қосқышы мен жерге тұйықтау арасында сенімді механикалық блоктау қамтамасыз етілген. ауыстырып-қосқышы және жерге қосу қосқышы мен алдыңғы есік арасында (кабинеттің қуатын тарату үшін), қатаң түрде болдырмайды дұрыс жұмыс істемеу және жабдықты пайдалану қауіпсіздігін одан әрі арттыру.

7. Тығыздау өнімділігі: Арнайы динамикалық және статикалық тығыздау дизайнын пайдалану сенімді тығыздау қамтамасыз етіледі. Usune компаниясының қатаң тығыздау процесі жыл сайынғы ағып кету жылдамдығын салалық стандарттардан әлдеқайда төмен қамтамасыз етеді, жабдықты болдырмайды. SF6 газының ағып кетуіне байланысты істен шығу.

Негізгі техникалық параметрлер

Практикалық қолдану жағдайлары

1-жағдай: Қытайдың қалалық тұрғын ауданында электр қуатын тарату жобасы

Шығыс Қытайдағы үлкен тұрғын ауданда 2000-нан астам үй шаруашылығы бар 30 көпқабатты үй және шыңы бар. 800 кВт қуатқа сұраныс. Бастапқыда кәдімгі жүктеме қосқыштары пайдаланылды, олар жиі нашар сияқты мәселелерге тап болды тығыздау, тұрақсыз жұмыс және өшіру, тұрғындардың қалыпты электрмен қамтамасыз етілуіне әсер етеді. Кейінірек, көпті салыстырғаннан кейін жеткізушілер, жылжымайтын мүлікті басқару компаниясы Usune FLN36-12D Sf6 жүктеме сөндіргішін негізгі қуат ретінде таңдады. таратуды басқару жабдығы.

2-жағдай: Әуежайды электрмен жабдықтауды қорғау жобасы Қытайдың оңтүстігіндегі маңызды халықаралық әуежай электрмен жабдықтау тұрақтылығы мен қауіпсіздігіне өте жоғары талаптар. Критикалық жағдайда электр қуатын өшіруге жол берілмейді терминал ғимараты және навигациялық диспетчерлік бөлме сияқты аумақтар. Әуежай Usune FLRN36-12D Sf6 Load таңдады Қосалқы станцияда орнатуға арналған ажыратқыштар, сыни жағдайда желілерді басқаруға және қорғауға жауапты аймақтар.

Бренд міндеттемесі

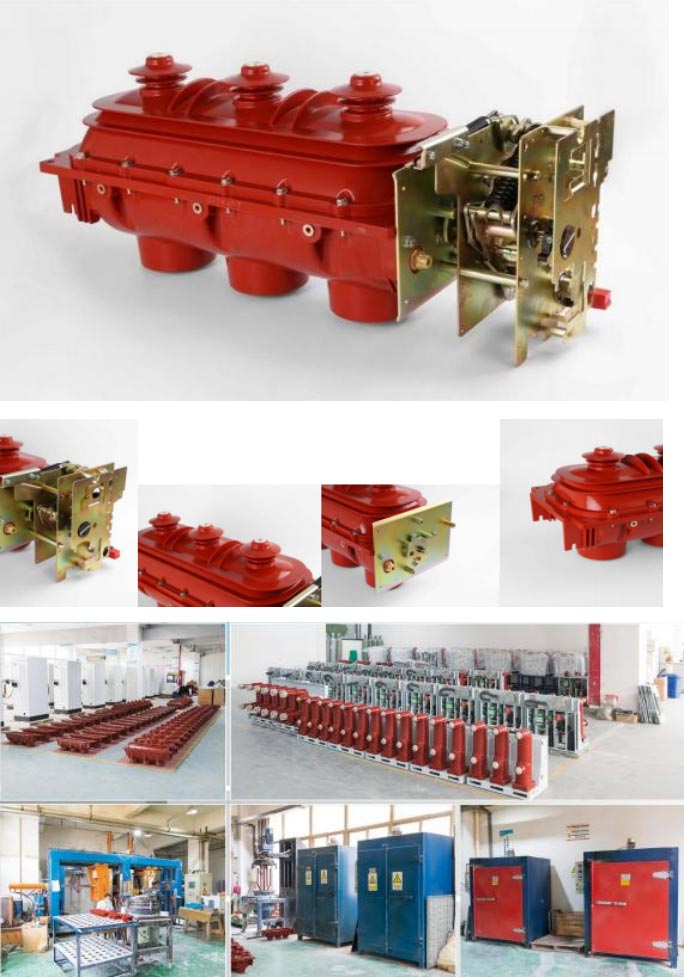

Қытайдағы жоғары вольтты электр жабдықтарының кәсіби өндірушісі ретінде Усунэ жаһандық жеткізуге ұмтылады. жоғары сапалы, сенімді және қауіпсіз Sf6 Load Breaker Switch өнімдері бар пайдаланушылар. Біздің зауыт озық өндірісімен мақтана алады жабдық және қатаң сапа менеджменті жүйесі. Шикізат сатып алудан өнімді жеткізуге дейін, әр қадам өнім сапасын қамтамасыз ету үшін қатаң сынақтан өтеді. Сенімді жеткізуші ретінде біз жоғары өнімділікті қамтамасыз етіп қана қоймаймыз өнімдерді, сонымен қатар сату алдындағы жан-жақты кеңес беру, орнында орнату, іске қосу және сатудан кейінгі қызметтер пайдаланушылардың жұмыс кезінде туындауы мүмкін кез келген алаңдаушылықты жойып, техникалық қызмет көрсету қызметтері.
