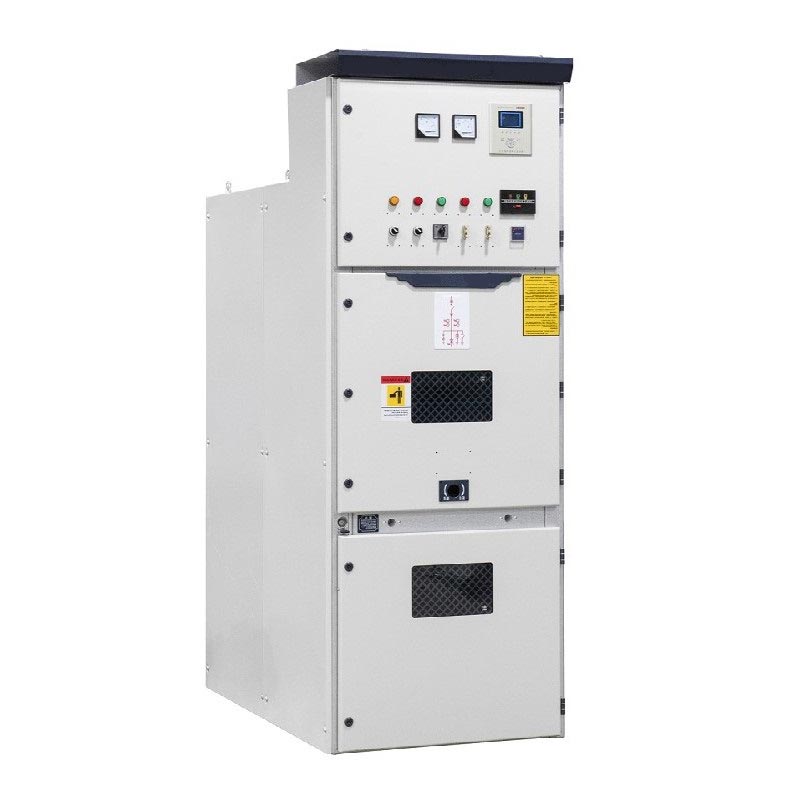

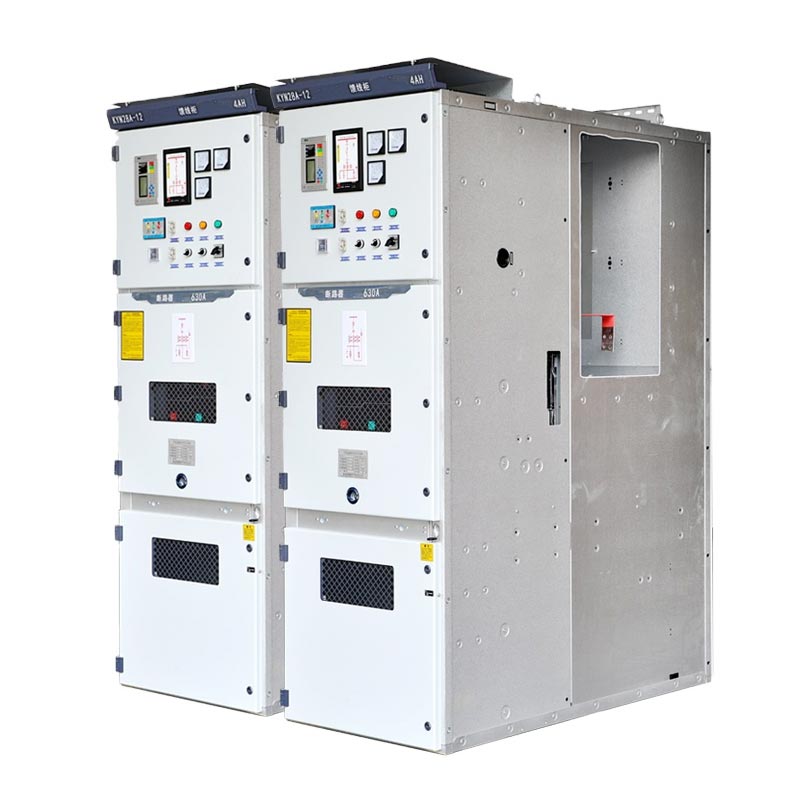

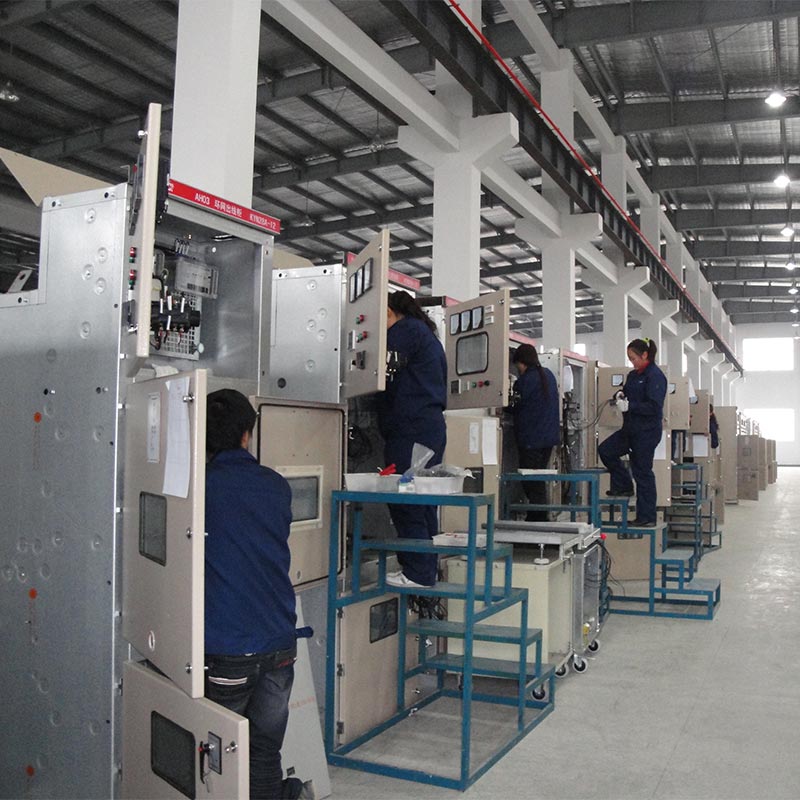

Орташа вольтты 11 кв ішкі Vcb панелі

Usune орташа кернеуі 11кВ ішкі VCB панелі (KYN28 сериясы) брондалған, тартылатын, металл қоршалған тарату құрылғысы болып табылады. орташа кернеулі электр желілерін қауіпсіз және тиімді қабылдауға, таратуға, басқаруға және қорғауға арналған. Ол қалыпты және ақаулық жағдайында жүйенің тұрақты жұмысын қамтамасыз ететін қуат жүйесіндегі негізгі тарату блогы болып табылады шарттар.

- Қолданылатын жүйелер: 3,6～12кВ / 24кВ үш фазалы айнымалы ток 50/60 Гц
- Стандарттар: IEC 62271-200, GB 3906, DL/T 404
- Негізгі құрылым: Бронды металл қоршау, алынбалы арба құрылымы
- Қорғау рейтингі: IP4X шкафы, ішкі IP2X

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Модель және техникалық параметрлер

1. Модельдер сериясы

2. Негізгі техникалық параметрлер

Құрылым және бөлімнің дизайны

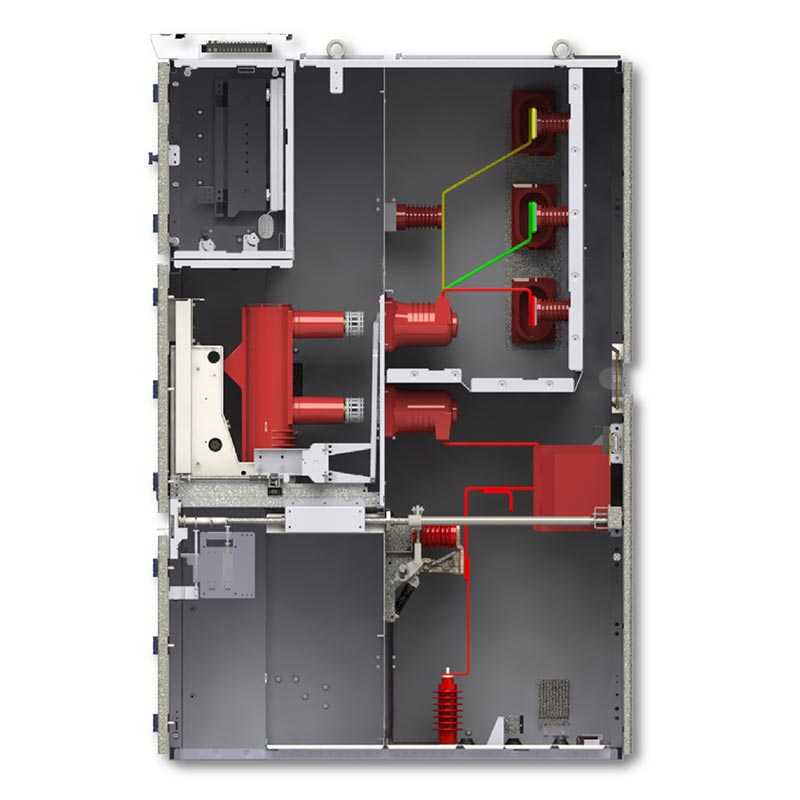

Орташа вольтты 11кВ ішкі Vcb панелі бес тәуелсіз жерге тұйықталған металл бөлімдерді бөлу үшін болат тақталарды пайдаланады, ақаулық доғаларының таралуын тиімді басу және жеке қауіпсіздікті қамтамасыз ету:

1. Ажыратқыш бөлімі: Кіріктірілген алынбалы вакуумдық ажыратқыш арба (VS1/ZN63A, VD4 және т.б.), жабдықталған. механикалық блоктаумен, арбаға жұмыс, сынау және ажыратылған күйлер арасында ауысуға мүмкіндік береді.

2. Шина бөлімі: басқа бөліктерден толығымен оқшауланған негізгі шиналар мен салалық шиналарды қамтиды. ақаулардың таралуын болдырмау.

3. Кабель бөлімі: ток трансформаторларымен (КТ), кернеу трансформаторларымен (PT), жерге қосу қосқыштарымен, кабельдік терминалдар, кабельді қосу және қорғау үшін кернеуді сөндіргіштер.

4. Басқару құралдары бөлімі: қорғаныс релесі, аспаптар, басқару ажыратқыштары, индикатор шамдары және бақылау және пайдалану үшін екінші реттік тізбектер.

5. Қысымды төмендету арнасы: доғаның қысымын және газды қауіпсіз босату үшін жоғарғы жағында қысымды төмендету құрылғысы бар. ішкі ақаулар жағдайында, шкафтың зақымдалуын және қызметкерлердің жарақаттануын болдырмайды.

Негізгі мүмкіндіктер мен артықшылықтар

1. Алынбалы қол арбасының дизайны: орташа кернеуі 11 кВ ішкі Vcb панелінің қол арбасы толығымен ауыстырылады, бұл мүмкіндік береді шинаның толық үзілуін талап етпей, тоқтау уақытын айтарлықтай қысқартып, жылдам тексеру және ауыстыру үшін.
2. Кешенді бес профилактикалық механикалық блоктау:
- автоматты ажыратқыштардың кездейсоқ ашылуы мен жабылуын болдырмайды
- Жүктеме астында автоматты ажыратқыш арбасын итеруге немесе тартуға жол бермейді
- Ток қосылған кезде жерге қосқыштың кездейсоқ жабылуын болдырмайды
- Жерге қосу қосқышы жабық күйде болғанда қуаттандырылуын болдырмайды
- Ток қосылған бөлікке кездейсоқ кіруді болдырмайды

3. Толығымен жабық тәуелсіз бөлімдер: металл қалқалар доғаны тиімді басатын функционалды аймақтарды бөледі. тарату және өзара араласу.

4. Алдыңғы пайдалану және техникалық қызмет көрсету: барлық операциялар мен техникалық қызмет көрсетуді шкафтың алдыңғы жағынан аяқтауға болады, орнату орнын үнемдеу.

5. Жоғары сенімділік және жоғары қауіпсіздік: оқшаулау деңгейі жоғары және халықаралық негізгі стандарттарға сәйкес келеді. күшті ақауларға төзімділік.

6. Модульдік дизайн: кіріс желі шкафы, шығыс желі шкафы, есепке алу шкафы ретінде икемді түрде конфигурациялануы мүмкін, шиналық секциялық шкаф және т.б.

Қолданудың негізгі сценарийлері

1. Кіріс желі шкафы (электр желісін қабылдау)

2. Шығыс желінің шкафы (жүктерге, қозғалтқыштарға және трансформаторларға электр қуатын бөлу)

3. Моторды басқару шкафы (үлкен қозғалтқышты іске қосу, тоқтату және қорғау)

4. Трансформаторды қоректендіру шкафы (тарату трансформаторын қорғау)

5. Шина секциясының шкафы (шинаны бөлу және тасымалдауды автоматты ауыстыру)

Нақты қолдану жағдайлары

1-жағдай: Цзянсу провинциясындағы ірі мұнай-химия өнеркәсіптік паркі

Жобаның қиындықтары: мұнай-химия зауыты электрмен жабдықтаудың үздіксіздігіне, қауіпсіздігіне және ұзақ мерзімді тұрақты жұмысты талап ететін ақауларға төзімділік.
Шешімі: 36 Usune KYN28A-12 вакуумдық ажыратқыш шкафтары жүйенің кіріс және шығыс желілері үшін пайдаланылды және үлкен қозғалтқышты басқару.
Жұмыс нәтижелері: 8 жылдан астам үлкен ақауларсыз үздіксіз және тұрақты жұмыс, тиімді қол жеткізу шамадан тыс жүктемеден және қысқа тұйықталудан қорғау, үздіксіз өндірісті қамтамасыз ету.

2-жағдай: Чжэцзян провинциясындағы коммерциялық кешен

Жобаның қиындықтары: көпқабатты ғимараттың электр тарату бөлмесіндегі шектеулі орын, ықшам, қауіпсіз және жөндеуге оңай жабдық.
Шешім: Алдыңғы жағынан қолжетімді құрылымы бар 22 Usune KYN28A-12 тарату құрылғысын конфигурациялаңыз.
Жұмыс нәтижелері: кеңістікті жоғары пайдалану, ыңғайлы техникалық қызмет көрсету және сыни жүктемелер үшін сенімді қорғаныс ғимаратты жарықтандыру, ауаны баптау және өртке қарсы қорғаныс ретінде.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: KYN28A-12 мен KYN28-24 арасындағы айырмашылық неде?

A: Негізгі айырмашылық номиналды кернеу деңгейі: KYN28A-12 12кВ (10кВ класы) жүйелер үшін жарамды, ал KYN28-24 24кВ (20кВ класс) жүйелер үшін жарамды. Екеуі де өздерінің кернеу деңгейлеріне сәйкес жасалған оқшаулау қашықтығы, оқшаулау құрамдас бөліктерін таңдау және ішкі бөліктің номиналды параметрлері бойынша.

2-сұрақ: Usune осы вакуумдық сөндіргіш шкафты экспорттық жобалар үшін теңшей ала ма?

A: Иә. Кәсіби өндіруші ретінде Usune қанағаттандыру үшін жоба талаптарына сәйкес параметрлерді реттей алады IEC және ANSI сияқты әртүрлі аймақтық стандарттар және автоматты ажыратқыш үлгілерін, қорғаныс релелерін және өлшемдері.

3-сұрақ: Орташа вольтты 11кВ ішкі Vcb панелінің қызмет ету мерзімі мен қызмет көрсету циклі қандай?

A: Қалыпты техникалық қызмет көрсету жағдайында жобаланған қызмет мерзімі 20-30 жыл. Әдеттегі техникалық қызмет көрсету оқшаулауды сынауды, ажыратқыш сипаттамаларын тексеруді және релелік калибрлеуді қамтиды. Тартылатын арба құрылымы техникалық қызмет көрсетудің тоқтап қалу уақытын айтарлықтай қысқарта отырып, жылдам ауыстыруға мүмкіндік береді.
