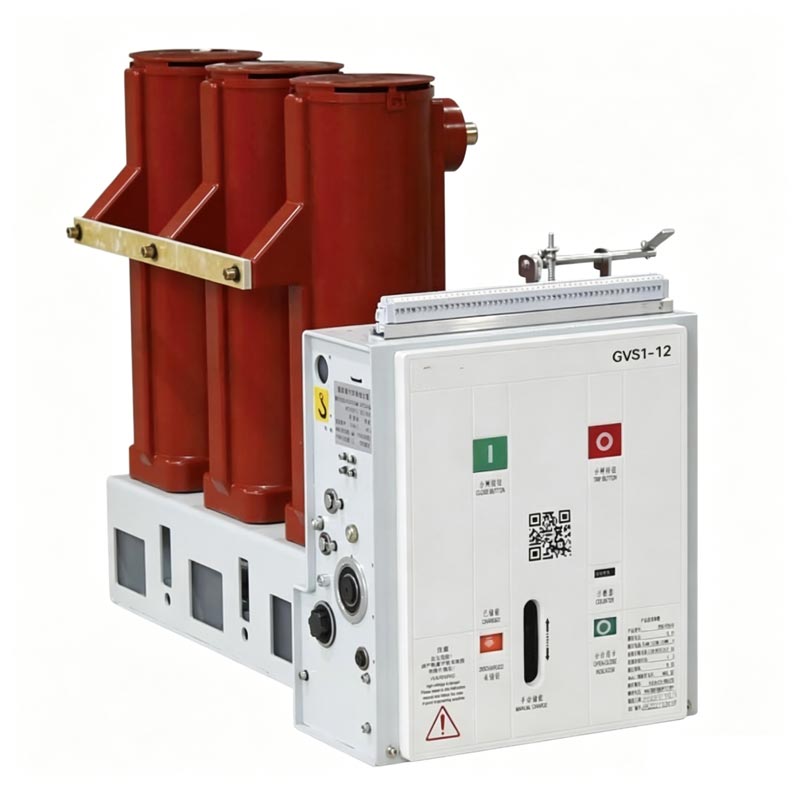

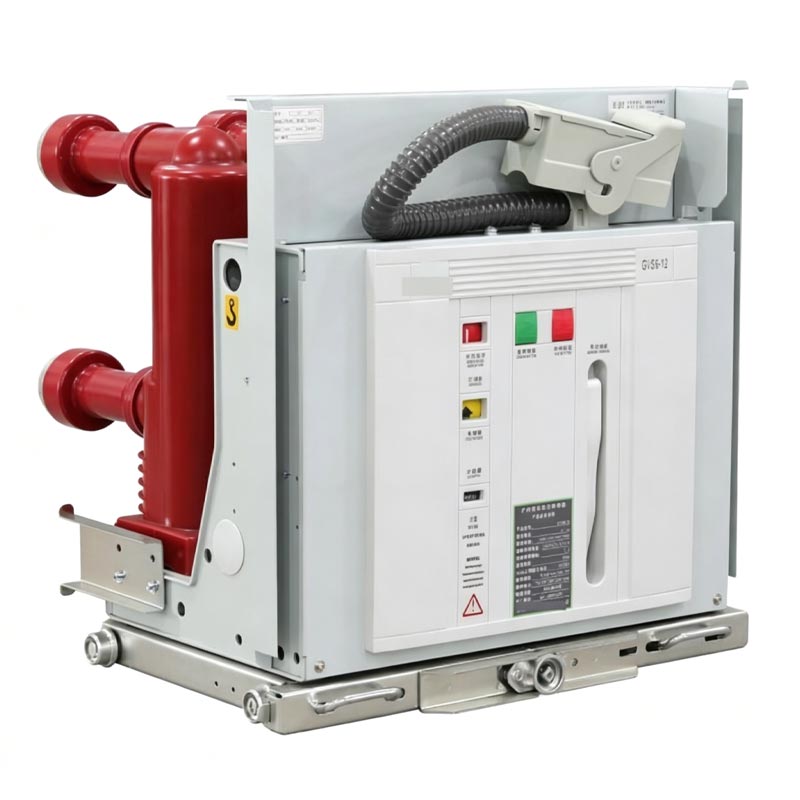

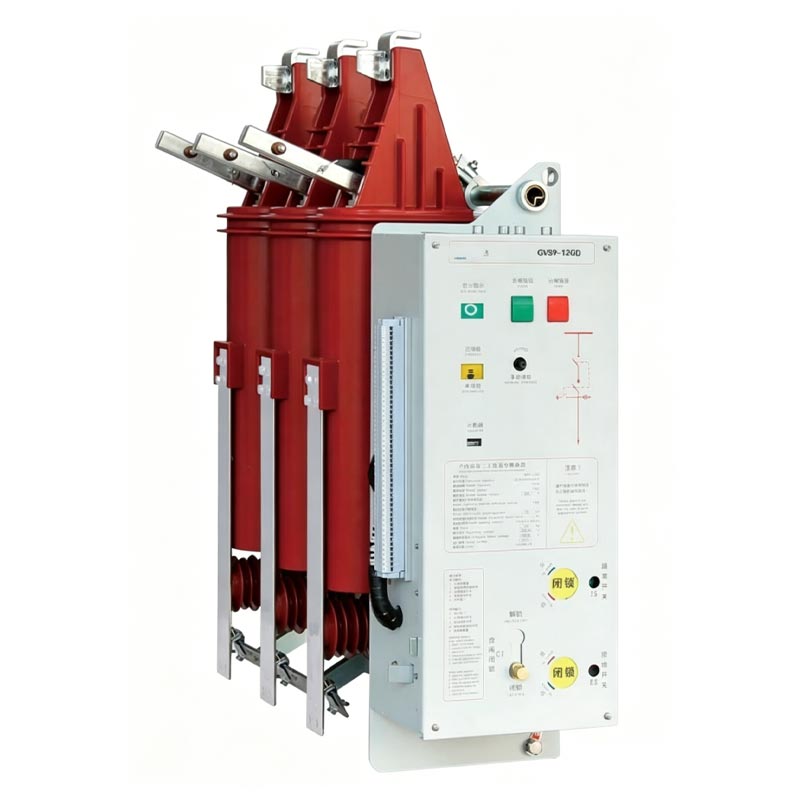

Hv ішкі вакуумдық ажыратқыш

HV жабық вакуумдық сөндіргіш - бұл жабық жоғары вольтты үш позициялы вакуумдық ажыратқыш, «қауіпсіз, сенімді, тиімді, техникалық қызмет көрсетуді қажет етпейтін және барлық сценарийлерге бейімделетін». Ол 3,6-12 кВ қуатқа жарамды дәстүрлі ажыратқыштардың ауыру нүктелерін шешетін және қуат үшін негізгі қорғаныс блогы ретінде қызмет ететін жүйелер торлар мен өнеркәсіптік жабдықтар.

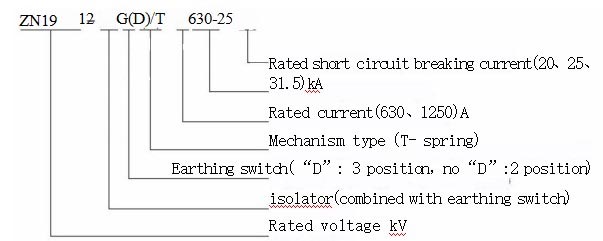

Элемент коды және мағынасы

Ескертпе: Егер жерге қосу қосқышы болмаса, жерге қосу жұмыс білігі бір-бірімен байланысатын білік ретінде әрекет етеді және өлшемдері өзгеріссіз қалады.

Негізгі артықшылықтар

1. Жоғары электромеханикалық өнімділік және ұзақ қызмет ету мерзімі

Тұрақты механикалық құрылым және тамаша электрлік өнімділік. Механикалық қызмет ету мерзімі 3000 циклге жетеді ажыратқыштар, ажыратқыштар үшін 10000 цикл және жерге қосу ажыратқыштары үшін 3000 цикл. Негізгі тізбек қатты күйдегі кірістірілген тіректерді пайдаланады, қоршаған ортаға бейімділік пен оқшаулау сенімділігін арттырады, техникалық қызмет көрсетусіз пайдалану және техникалық қызмет көрсету шығындарын азайту.

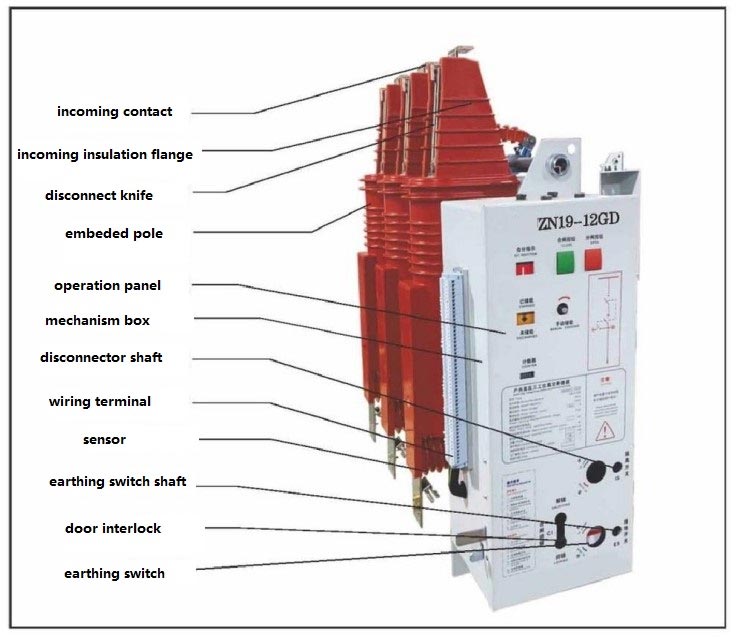

2. Модульдік дизайн және ыңғайлы жұмыс

Модульдік жақтау бірнеше негізгі компоненттерді біріктіріп, шағын дизайнға қол жеткізеді. Жұмыс механизмі мүмкін қолмен жұмыс істеуді, айнымалы/тұрақты ток қуатын сақтауды және қашықтан басқаруды қолдай отырып, өз бетінше ауыстыруға және техникалық қызмет көрсетуге, әртүрлі операциялық қажеттіліктерге бейімделу және тиімділікті арттыру.

3. Қате жұмыс істеудің алдын алу үшін бірнеше қорғаныс

HV ішкі вакуумдық ажыратқышы кешенді электромеханикалық блоктау құрылғыларымен жабдықталған. The ажыратқышта үзілгеннен кейін көрінетін үзіліс бар, шкафтың есігі жерге қосу қосқышымен құлыпталған және шығыс желісі жан-жақты жұмыс істеуін қамтамасыз ететін жанаспайтын ток индикаторы сенсорымен жабдықталған жабдықтың қауіпсіздігі.

4. Әмбебап қолданбалар

Ол әртүрлі шкаф түрлеріне бейімделеді және алға және кері бағытта орнатылуы мүмкін. Әртүрлі үшін қолайлы ол жиі жұмыс істейтін және бірнеше қысқа тұйықталу тогы болатын сценарийлер үшін әсіресе қолайлы электр қуатын таратудың әртүрлі қажеттіліктерін қанағаттандыратын үзілістер.

Негізгі техникалық параметрлер

Нақты әлемдегі қолданбалы жағдай

Шығыс Қытайдағы орта өнеркәсіптік және тау-кен кәсіпорнынан алынған жағдайды зерттеу өнімнің практикалық екендігін тексереді мәні: Кәсіпорынның 10 кВ электр тарату жүйесінде бастапқыда дәстүрлі май ажыратқыштары қолданылды, олар зардап шекті жоғары шығындардан, күрделі жөндеуден және жоғары істен шығудан (8%). Ақаулы тізбекті ЖТ ауыстырғаннан кейін 2023 жылы жабық вакуумдық ажыратқыш, техникалық қызмет көрсетусіз жұмыс істеуге қол жеткізілді, жыл сайынғы техникалық қызмет көрсетуде 30 000 юань үнемделеді шығындарды, энергияны тұтынуды 68%-ға азайтуды, істен шығуды 1%-дан төмен түсіруді және 18 жылға тұрақты жұмысты қамтамасыз етуді қамтамасыз етеді. сәтсіздіксіз айлар. Бұл өнімнің құндылығын «шығындарды азайту, тиімділікті арттыру және қауіпсіздік», Усуненің жеткізуші ретінде кәсіби мүмкіндіктерін көрсетеді.

Өнімді пайдалану және техникалық қызмет көрсету нұсқаулары

1. Қолданылатын жұмыс шарттары

HV ішкі вакуумдық сөндіргіш биіктігі ≤1000м, сейсмикалық қарқындылығы ≤8 болатын ішкі орталарға жарамды. градус, және жарылғыш коррозия немесе қатты діріл жоқ, күнделікті орташа ылғалдылық <95% және айлық орташа ылғалдылық <90%. 1000 м-ден жоғары биіктіктер үшін таңдау кезінде кәсіби есептеулер қажет.

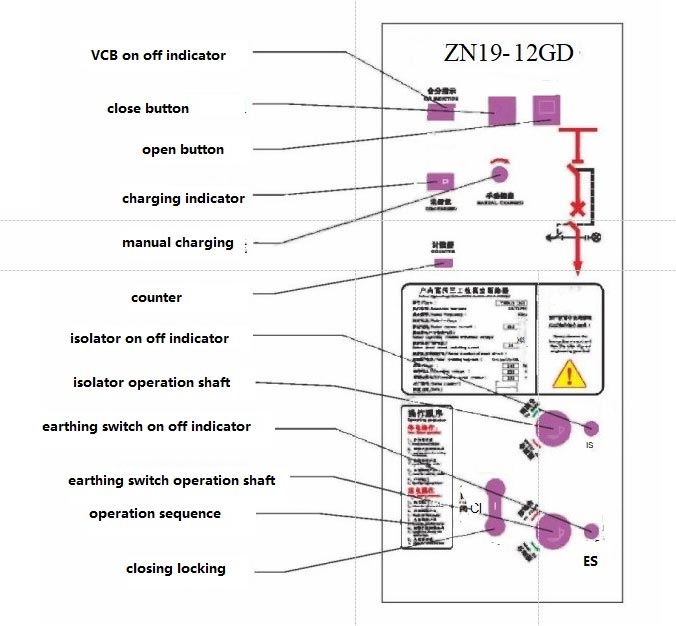

2. Жұмыс процедуралары

Қолмен және электрмен жұмыс істеуді қолдайды: Қолмен жұмыс істеу үшін энергия үшін арнайы қуат сақтау тұтқасы қажет ажыратқышты жабу және ашу алдында сақтау; электрмен жұмыс істеу үшін қосымша қуат көзіне қосылу қажет қамтамасыз ету, энергияны сақтау және басқару түймелері арқылы жұмыс істеу. Оқшаулағыш қосқыш сағат тілімен ашылады және жабылады сағат тіліне қарсы. Шкафтың есігі мен жерге қосу қосқышы қауіпсіздік үшін құлыпталған.

3. Техникалық қызмет көрсетуге қойылатын талаптар

Бүкіл құрылғы техникалық қызмет көрсетуді қажет етпейді; вакуумдық сөндіргішті тек сыртқы зақымдар болса ғана тексеру керек күдікті. Жұмыс механизмі жүйелі түрде тексеруді қажет етеді, ал сыртын 5 жылдан кейін тазалау керек пайдалану немесе техникалық қызмет көрсетуден кейін. Техникалық қызмет көрсетуді білікті мамандар орындауы керек; қосалқы қуат көзі алдымен ажырату керек.

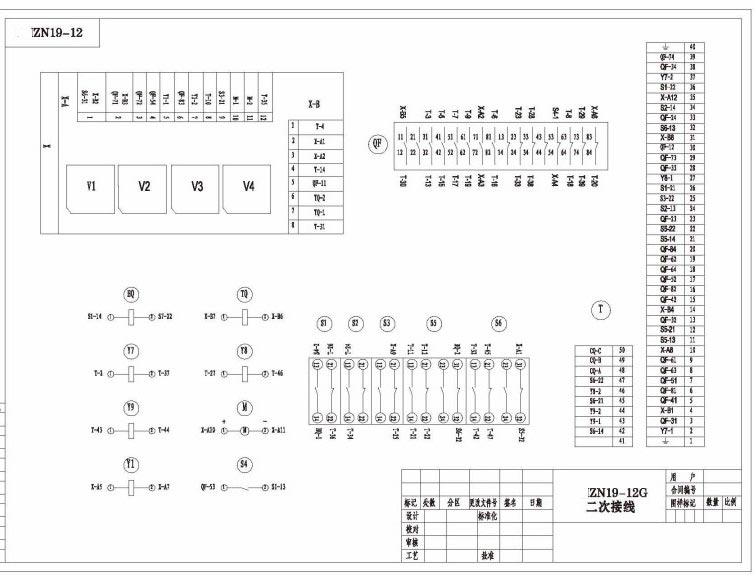

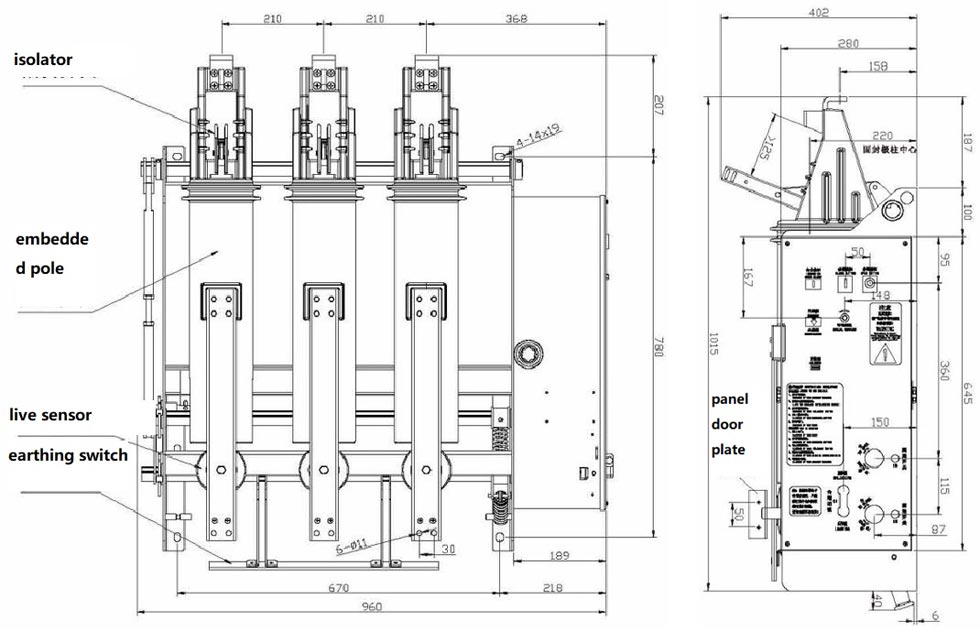

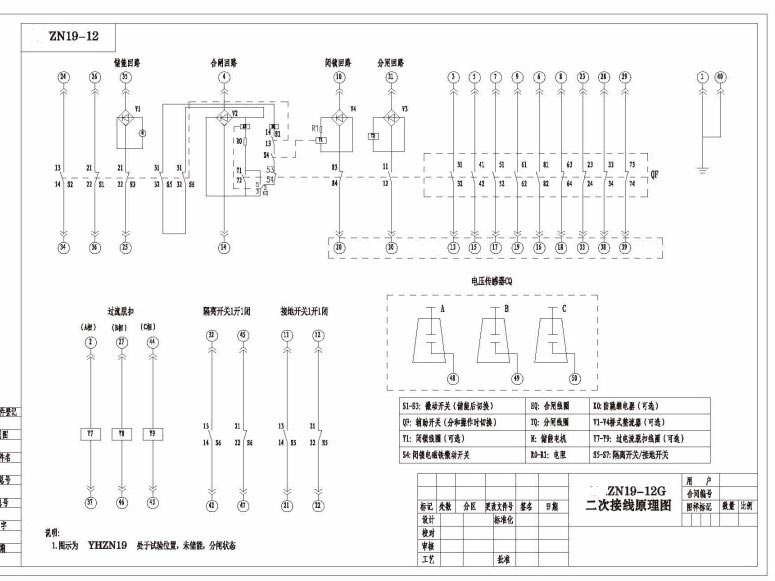

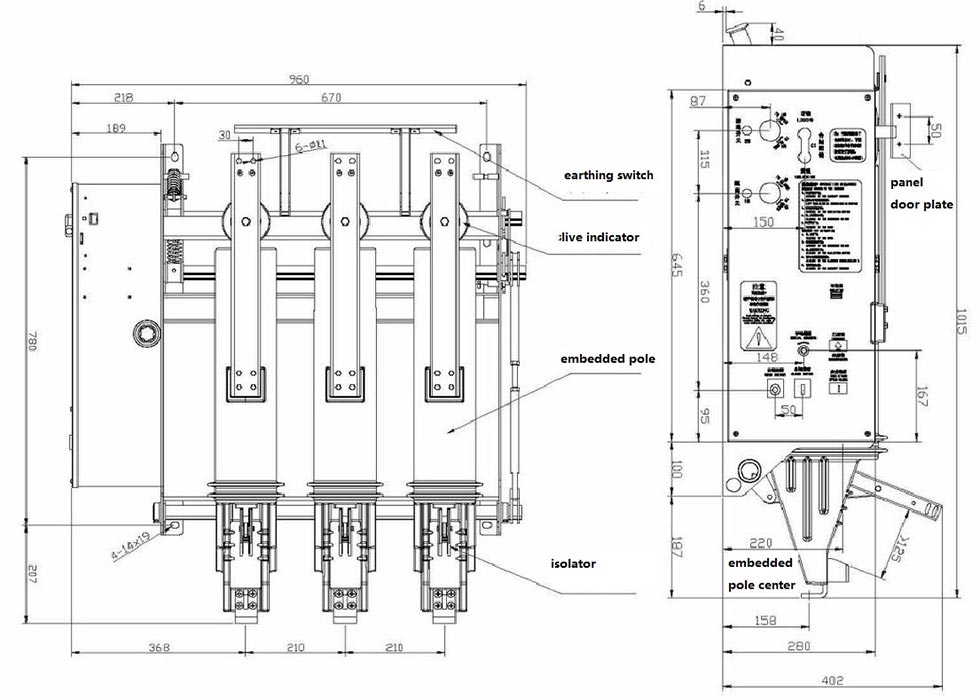

Сыртқы өлшем және электр схемасы

ZN19-12GD/(1250)-(31.5) инверсиялық қондырғы

ZN19-12GD/(1250)-(31.5) қалыпты орнату

Бренд кепілдігі және серіктестік артықшылықтары

Кәсіби өндіруші ретінде Usune заманауи зауытқа ие. Біздің HV жабық вакуумдық ажыратқышымыз өтеді зауыттан шығар алдында қатаң өнімділік және механикалық сыну сынағы; орау және тасымалдау болып табылады жабдықтың жақсы күйде келуін қамтамасыз ету үшін стандартталған. Қытайдағы жоғары сапалы отандық жеткізуші ретінде, Usune теңшелген шешімдерді, сатылымнан кейінгі кешенді қызмет көрсетуді және жылдам жеткізуді қамтамасыз етеді. Өнімдеріміз шетелге экспортталады, Бізді жоғары сапа үшін салада таңдаулы таңдау жасаймыз және біз пайдаланушыларға үнемі сенімділік береміз қуатты тарату шешімдері.
