Орташа вольтты тартпа түрінің панелі қуат қабылдауды, фидерді таратуды, кернеуді өлшеуді, өлшеуді, автобустарды бөлу және оқшаулау функциялары. Usune жабдықты инженерлік-бағдарланған конфигурациямен қамтамасыз етеді көзқарас және ISO 9001, ISO 14001 және ISO 45001 басқару жүйелері бойынша жұмыс істейді, өнімдері сәйкес жобаланған. тиісті нарықтар үшін қол жетімді IEC және GB стандарттарына және CE сертификатына.
Ірі электр жобаларында бір тарату желісінен гөрі бірнеше тәуелсіз қуат тізбектері жиі болады. Кіріс қуат, трансформатор қоректендіргіштері, қозғалтқыш тізбектері, өлшеу тізбектері және қосалқы жүктемелер қажет болуы мүмкін. әртүрлі электрлік функциялар.
KYN28 орташа вольтты тартпа түрінің панелі бұл функцияларды бір бөлмеде бөлек шкафтар ретінде реттеуге мүмкіндік береді. үйлестірілген құрам. Бұл жобаның бір жолды диаграммасының айналасында тарату жүйесін құруға мүмкіндік береді әрбір тізбек үшін біркелкі шкаф конфигурациясын пайдаланудың орнына.
Сатып алу топтары үшін бұл модульдік архитектура жабдықтың спецификациясын жеңілдетеді, себебі шкаф функциялары мүмкін нақты электр желісіне сәйкес анықталуы керек. Ол сондай-ақ жалпы құрамды сәйкес жоспарлауға мүмкіндік береді фидерлердің саны, ағымдағы талаптар, қорғау шаралары және болашақта тарату қажеттіліктері.
Орташа кернеуді тарату жүйесінің конфигурациясы әр тізбектің функциясына қатты байланысты. Ан Кіріс тізбегі электр қуатын жоғарғы ағын көзінен алады, ал шығыс тізбектер қуатты таратады. трансформаторлар, қозғалтқыштар, өндірістік жабдықтар немесе басқа жүктер.
Usune KYN28 сериясын кіріс шкафтарымен, шығыс шкафтарымен, PT және кернеуді өлшеу шкафтарымен конфигурациялай алады, есепке алу шкафтары, автобустың секциялық шкафтары және оқшаулағыш шкафтар. Шкафтың әрбір түрін біріктіруге болады жобаның электр сәулетіне сәйкес тарату құрылғыларының жалпы құрамы.
Бұл схемаға негізделген тәсіл әсіресе коммутациялық құрылғының спецификациясы қажет болатын EPC жобалары үшін пайдалы бекітілген электр сызбаларына сәйкес келеді.
Зауыттардың кеңеюіне, өндірістік желілердің қосылуына немесе инфрақұрылымға байланысты электр тарату талаптары өзгеруі мүмкін сыйымдылығы артады. Бастапқы электр жүктемесі үшін ғана жоспарланған коммутациялық құрылғылардың тізбесі қиын болуы мүмкін қосымша фидер қажет болғанда өзгертіңіз.
KYN28 сериясының модульдік орналасуы әртүрлі тізбектерді ұйымдастыру үшін үлкен икемділікті қамтамасыз етеді. орта вольтты тарату жүйесі. Жобаны жоспарлау кезінде тұтынушылар қолайлы позицияларды сақтай алады немесе анықтай алады күтілетін болашақ талаптарға сәйкес қосымша функционалды шкафтар.
Бұл тәсіл тарату құрылғылары жүйесін жобаның ұзақ мерзімді электрмен жабдықтау бөлігі ретінде қарастыруға мүмкіндік береді жеке жабдық ретінде емес, сәулет.
Орта вольтты жабдықтың физикалық орналасуы электрлік бөлмені жобалау үшін маңызды мәселе болып табылады. Жабдық қол жетімді орнату аймағына орнату кезінде жеткілікті жұмыс қолжетімділігін қамтамасыз етуі керек.

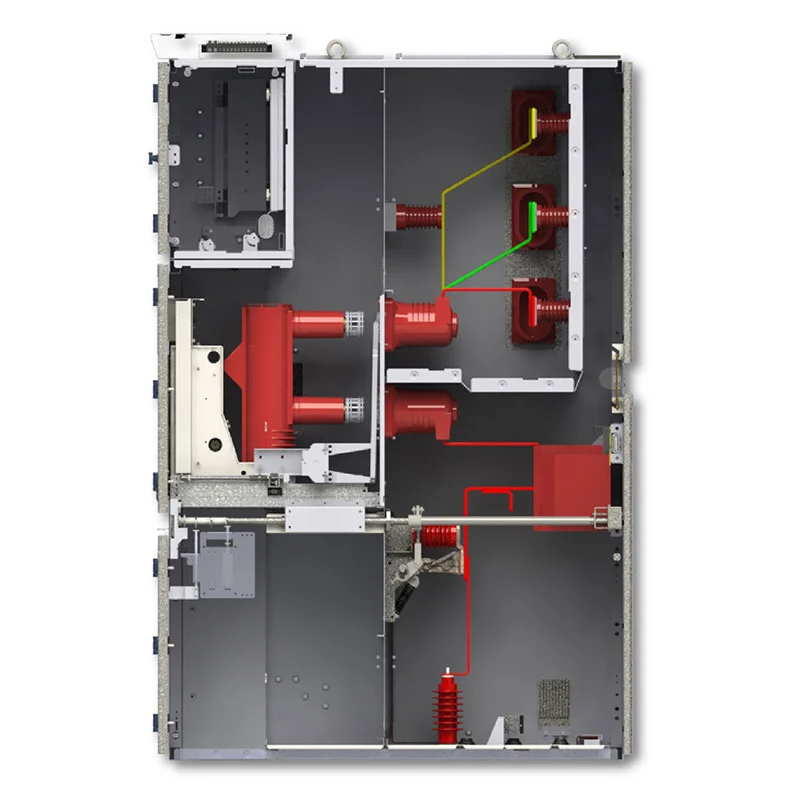

KYN28 орташа вольтты тартпа түрінің панелі алдыңғы жағында жұмыс істейтін және техникалық қызмет көрсететін металл қоршалған құрылымды пайдаланады. Ажыратқыш, шина, кабель және басқару секциялары тәуелсіз бөліктер ретінде орналастырылған, бұл анық ұйымдастырылған кабинет құрылымы.
Электр бөлмелері дизайнерлері үшін бұл конфигурация жабдықтың болжамды орналасуын орнатуға көмектеседі және мүмкіндік береді Бөлменің қол жетімді өлшемдері мен кабельді қосу талаптары бойынша коммутациялық құрылғылардың тізбесі жоспарлануы керек.
Бірнеше фидерлерді қамтитын тарату жүйесінде техникалық қызмет көрсету талаптары жеке тізбектер арасында әртүрлі болуы мүмкін. Бір тізбектегі ақаулық немесе жоспарлы тексеру электрлік жұмыс тәртібіне сәйкес басқарылуы керек байланысты емес бөлімдерді қажетсіз бұзбай.
Шығарылатын функционалды блок тиісті жабдықты тексеру үшін оқшауланған орынға ауыстыруға мүмкіндік береді, сынау немесе ауыстыру. Механикалық блоктау жүйесі жұмыс ретін басқарады және алдын алуға көмектеседі дұрыс емес ауыстыру әрекеттері.
Бұл жабдықты жеке тізбекті басқару маңызды бөлік болып табылатын тарату жүйелері үшін қолайлы етеді күнделікті электрлік жұмыс.
Кіріс шкафы жоғарғы ағындағы қуат көзінен электр қуатын алу және оны электр желісіне қосу үшін пайдаланылады. орташа вольтты шина жүйесі. Оның конфигурациясын кіріс тізбегінің номиналды токына сәйкес анықтауға болады, қорғау талаптары, өлшем талаптары және жалпы тарату архитектурасы.
Шығатын шкафтар төменгі ағындағы трансформаторларға, қозғалтқыштарға, фидерлерге немесе басқа электрлік құрылғыларға орташа вольтты қуатты таратады. жүктер. Шығатын шкафтардың саны мен спецификациясы жобаның жүктемені бөлуіне сәйкес жоспарлануы мүмкін және қоректендіргіштің орналасуы.
PT шкафы кернеуді өлшеу және оған қатысты электрлік бақылау функциялары үшін пайдаланылады. Оны біріктіруге болады жоба кернеуді өзгертуді және орташа кернеу шегінде өлшеуді қажет ететін тарату құрылғыларының желісі тарату жүйесі.
Есептеу шкафы арнайы талап ететін қолданбалар үшін электр энергиясын өлшеу жабдығын орналастыра алады қуатты өлшеу. Оның конфигурациясын жобаның өлшемдермен және қызметтік талаптармен үйлестіруге болады.
Шина секциялық шкафы орташа вольтты шинаның секцияларын бөлуге немесе қосуға арналған. жүйелік дизайн. Бұл реттеу бірнеше тарату желілерін жобалау кезінде үлкен икемділікті қамтамасыз ете алады қуат көздері немесе автобус бөлімдері.
Оқшаулау шкафы электрлік оқшаулау талаптары үшін арнайы конфигурацияны қамтамасыз етеді. Оның орналасуы жобаның ауысу реттілігіне, жерге қосу схемасына және электр қауіпсіздігіне сәйкес анықталуы керек процедуралар.
Өндіріс орындарында көбінесе өндірістік желілер, қозғалтқыштар, трансформаторлар, компрессорлар, сорғылар және қосалқы құрылғылар болады. әртүрлі қуат талаптары бар жүйелер. Модульдік тарату құрылғыларының тізбегі осы схемаларды сәйкес ұйымдастыра алады зауыттың электр тарату құрылымы.
Қосалқы станциялар бірнеше кіріс, шығыс, өлшеу және шиналық секциялық тізбектерді қажет етуі мүмкін. Модульдік шкаф Орналасу инженерлерге қосалқы станцияның бір сызықты диаграммасы негізінде тарату құрылғыларының толық желісін жасауға мүмкіндік береді.
Тау-кен жұмыстары әдетте учаскенің әртүрлі аймақтарына бөлінген бірнеше электр жүктемелерін қамтиды. The жабдықты фидерді таратуды және қозғалтқыштар, сорғылар, желдету үшін қуатты басқаруды қолдау үшін конфигурациялауға болады жүйелер мен өңдеу жабдықтары.
Ірі коммерциялық және көпқабатты ғимараттар орташа вольтты электр қуатын қабылдауды және таратуды ұйымдастыруды қажет етеді. Басқа шкаф функцияларын ғимараттың трансформаторына, фидеріне, өлшеуішіне және электр бөлмесіне сәйкес біріктіруге болады. талаптар.
Көлік құралдары және мамандандырылған өнеркәсіптік қондырғылар сияқты инфрақұрылымдық жобалар болуы мүмкін әртүрлі жұмыс талаптары бар бірнеше электр жүктемелері. Модульдік конфигурация икемділікті қамтамасыз етеді осы тізбектерді бір үйлестірілген орташа кернеуді тарату жүйесіне біріктіру.
| Элемент | Техникалық сипаттама |
| Номиналды кернеу | 3,6кВ, 7,2кВ, 12кВ |
| Номиналды жиілік | 50Гц / 60Гц |
| Номиналды ток | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номиналды қысқа тұйықталу тогы | 25кА, 31,5кА, 40кА, 50кА |
| Номиналды қысқа уақытқа төзімді ток | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Қорғау дәрежесі | IP4X сыртқы корпусы, IP2X ішкі бөлімдері |
| Қоршаған орта температурасы | -15°C және +40°C |
| Биіктік | ≤1000м, жоғары биіктіктер үшін төмендетілген |
| Орнату | Ішкі |
Соңғы номиналды кернеу, ток, қысқа тұйықталу сыйымдылығы, шкаф комбинациясы және функционалды блоктың орналасуы жобаның электр схемасы мен техникалық ерекшелігіне сәйкес расталуы керек.
Жабдық қоршаған орта температурасы -15°C және +40°C аралығындағы үй-жайларда орнатуға арналған. Күнделікті орташа салыстырмалы ылғалдылық 95%-дан аспауы керек, ал айлық орташа салыстырмалы ылғалдылық 90%-дан аспауы керек.
Орнату ортасы жарылғыш немесе коррозиялық газдардан, өткізгіш шаңнан және қатты дірілден таза болуы керек. Жабдықтың осы стандартты шарттардан тыс жұмыс істеуі талап етілсе, қоршаған ортаға қойылатын талаптар сақталуы керек техникалық жобалау және өндіру алдында Усунемен расталған.
Жабдық Cas-space Rocket Launch Project, мамандандырылған инфрақұрылымдық жоба үшін сілтеме жасалды. ұйымдастырылған орта вольтты электр тарату жүйесін талап етеді.
Аэроғарыштық инфрақұрылым үшін электр желісі әртүрлі қондырғыларға қызмет көрсететін жүктердің бірнеше түрін қамтуы мүмкін. және қолдау жүйелері. Шкафтың біркелкі орналасуына сенудің орнына, тарату жүйесі қажет кіріс қуатын, фидер тізбектерін, өлшеу функцияларын және басқа электрлік талаптарды қанағаттандыру үйлестірілген конфигурация.
KYN28 сериясының модульдік құрылымы әртүрлі функционалды шкафтарды келесі талаптарға сәйкес орналастыруға мүмкіндік береді жобаның электр тарату схемасы. Бұл инженерлерді үйлестіру кезінде үлкен икемділік береді объектінің электр желісімен және электр бөлмесінің схемасымен коммутациялық құрылғылардың тізбесі.
Жоба анықтамасы Usune модульдік орта вольтты тарату жабдығын қалай біріктіруге болатындығын көрсетеді. ұйымдастырылған схема конфигурациясы және жобаға сәйкес электрлік жоспарлау жүзеге асырылатын мамандандырылған инфрақұрылым маңызды.
KYN28 сериясы орташа вольтты металл қоршаулар үшін қолданылатын IEC және GB стандарттарына сәйкес жасалған. тарату құрылғылары және электр тарату жабдықтары.
Usune ISO 9001 сапа менеджменті жүйесі, ISO 14001 қоршаған ортаны басқару жүйесі және ISO 45001 бойынша жұмыс істейді. Еңбекті қорғау мен қауіпсіздікті басқару жүйесі. CE сертификаты халықаралық елдер үшін де қол жетімді нарықтық талаптар.
Өнімді сынау есептері, техникалық сипаттамалар және тиісті сапа құжаттамасы сәйкес ұсынылуы мүмкін тапсырыс берушінің және жобаның талаптары.
Usune жобаларды шектемей, тұтынушының электрлік диаграммаларына сәйкес коммутациялық құрылғылардың конфигурациясын қолдайды бір стандартты шкаф орналасуы. Бұл тәсіл EPC мердігерлері, электр таратушылар, жүйе үшін қолайлы интеграторлар және әртүрлі схема талаптары бар өнеркәсіптік пайдаланушылар.
Усуненің электр жабдықтары саласында 14 жылдан астам тәжірибесі бар және тәжірибелі R&D командасын қолдайды. жобаның арнайы дизайны мен техникалық конфигурациясын қолдауға қабілетті.

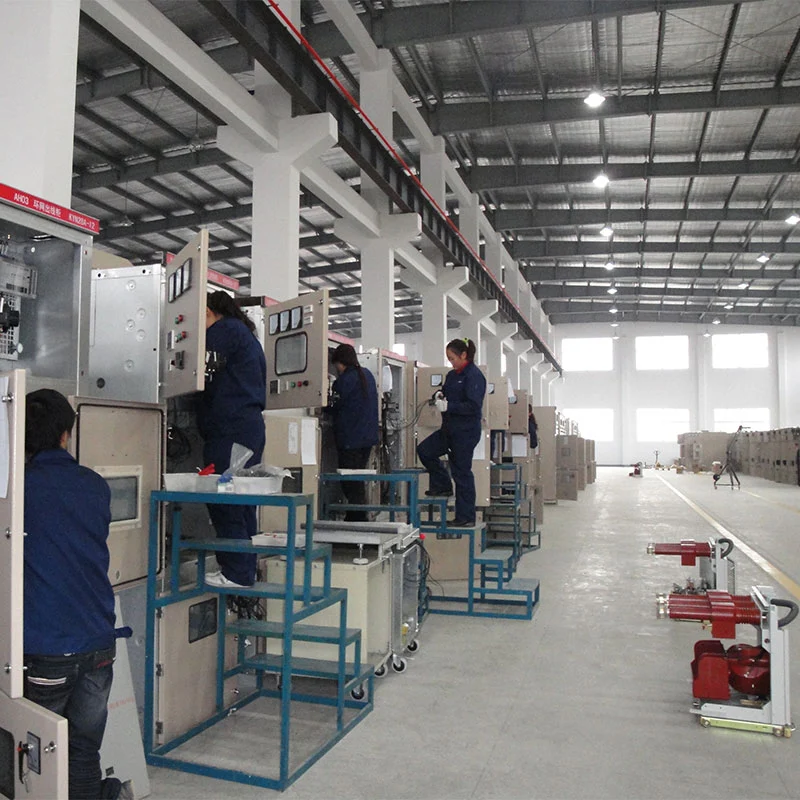

Сапаны тексеру құрамдас бөліктерді, құрастыруды, электрмен жабдықтауды қамтитын барлық өндіріс процесінде жүзеге асырылады. сынау және дайын жабдық. Өнімнің өнімділігін тексеру үшін жөнелту алдында әдеттегі сынақтар аяқталады.
Стандартты конфигурациялар үшін әдеттегі өндіріс кезеңі техникалық растаудан кейін шамамен 15–20 күнді құрайды және төлем. Нақты жеткізу уақыты өнім конфигурациясына, тапсырыс санына және жоба талаптарына байланысты.
Usune тұтынушыны, жеткізушіні тексеруді қолдау үшін өнімді сынау есептерін және техникалық құжаттаманы ұсынады біліктілік, жобаны бекіту және пайдалануға беру процедуралары.
Тартпа типті орташа вольтты панель – тартылатын функционалдық блоктарды пайдаланатын ішкі металл қоршалған тарату құрылғысы жүйесі. орташа вольтты қуатты қабылдауға, таратуға, өлшеуге, бақылауға және қорғауға арналған. Оның модульдік конфигурациясы әртүрлі шкаф функцияларын электр жүйесіне сәйкес біріктіруге мүмкіндік береді.
KYN28 сериясы 3,6кВ, 7,2кВ және 12кВ қолданбаларды қолдайды. Нақты номиналды кернеу мен оқшаулау талаптары тұтынушының электр жүйесіне сәйкес расталуы керек.
Иә. Кіріс, шығыс, PT, өлшеуіш, шиналық секциялық және оқшаулау шкафтары бір тарату құрылғысына біріктірілуі мүмкін. жобаның бір жолдық диаграммасына және тарату талаптарына сәйкес құрам.
Иә. Модульдік құрылым бірнеше фидерлері, қозғалтқыштары, трансформаторлары және өндірісі бар зауыттар үшін жарамды орташа вольтты электр қуатын ұйымдастыруды қажет ететін жүктемелер.
Модульдік шкаф тұжырымдамасы жоба инженерлеріне ағымдағы және сәйкес әртүрлі функционалдық бірліктерді жоспарлауға мүмкіндік береді болжамды тарату талаптары. Болашақ кеңейту бастапқы электр бөлме және кезінде қарастырылуы тиіс коммутациялық құрылғылар желісінің дизайны.
Иә. Usune OEM талаптарын, соның ішінде тұтынушы логотиптерін, компания атауларын және жобаға қатысты конфигурацияларды қолдайды, техникалық растауға жатады.
Стандартты конфигурациялар үшін әдеттегі өндіріс кезеңі техникалық растаудан кейін шамамен 15–20 күнді құрайды және төлем. Соңғы кесте тапсырыс саны мен конфигурацияға байланысты.
Usune техникалық сипаттамаларды, өнімнің сынақ есептерін, сапа құжаттамасын және басқа да жобаға байланысты қамтамасыз ете алады тапсырыс берушінің талаптарына сәйкес құжаттар.
Стандартты кепілдік мерзімі келісілген техникалық және коммерциялық шарттарды ескере отырып, жөнелтілген күннен бастап 12 айды құрайды шарттар.
Өндіріс зауыты, қосалқы станция, тау-кен жобасы үшін орташа вольтты тартпа түріндегі панельді сатып алсаңыз, коммерциялық ғимарат, инфрақұрылым нысаны немесе мамандандырылған электр қондырғысы, Usune қамтамасыз ете алады нақты тарату талаптарына негізделген конфигурация.
Бір сызықты диаграмманы, номиналды кернеуді, номиналды токты, қысқа тұйықталу деңгейін, кіріс және шығыс санын жіберіңіз схемаларды, шкаф функцияларын және орнату шарттарын техникалық бағалау және баға белгілеу үшін Usune компаниясына береді.
