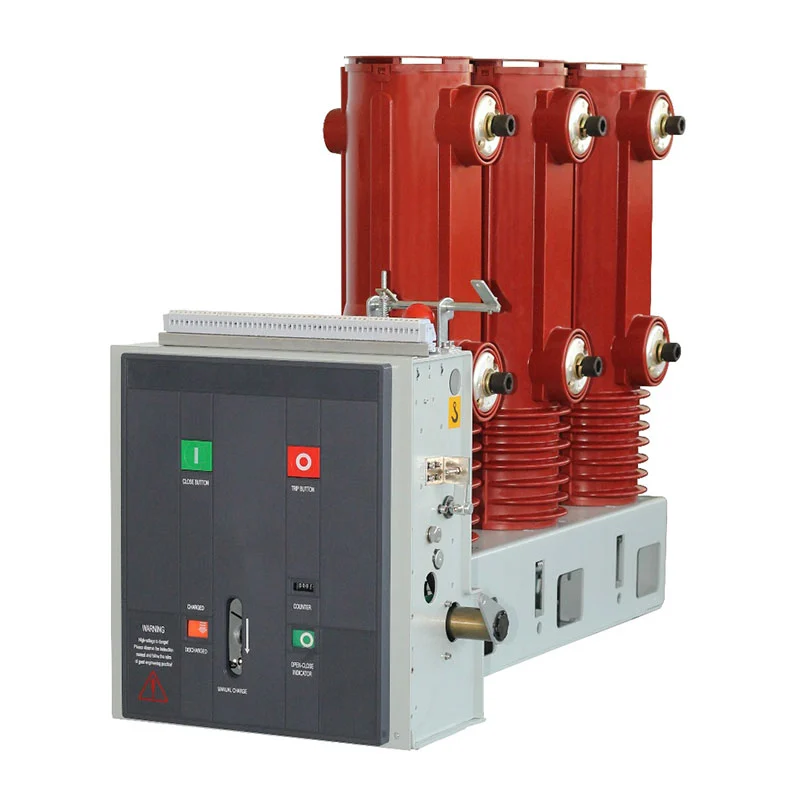

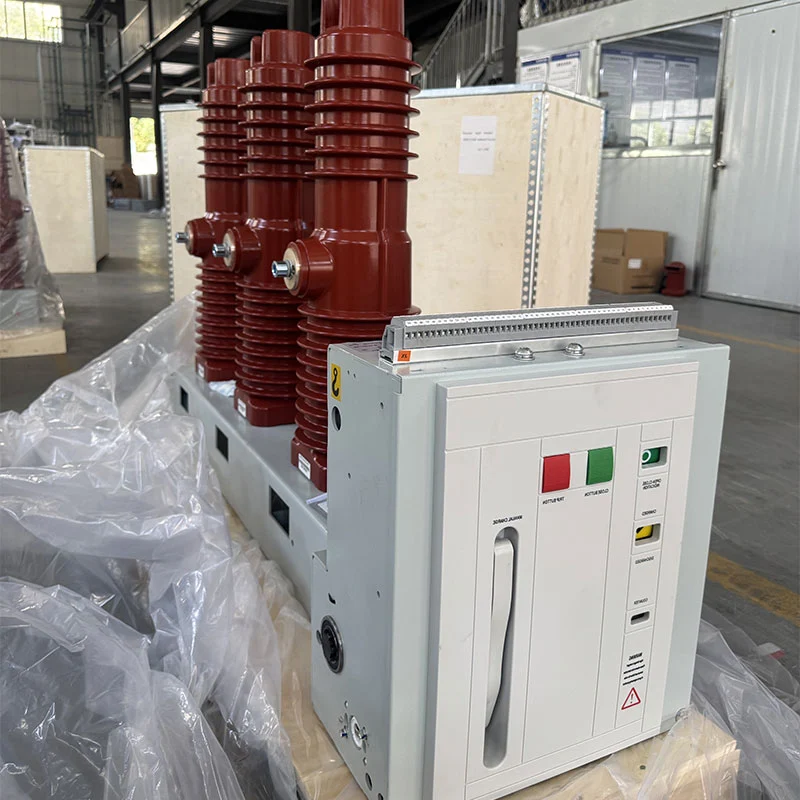

Толық тарату құрылғыларының шкафтарынан айырмашылығы, бұл ZN85C-40,5 40,5 кВ жабық вакуумдық ажыратқыш ядроға бағытталған. қуат тізбегінің коммутациялық функциясы. Оның бекітілген бүйірлік құрылымы, модульдік серіппелі жұмыс механизмі және вакуумды үзу технологиясы 40,5 кВ-сыныптағы үй-жайларда, соның ішінде жүйелер үшін практикалық шешімді қамтамасыз етеді. жиі ауыстыру операциялары қажет болатын жерлерде.
Жұмыс механизмі 40,5 кВ вакуумдық ажыратқыштың сипаттамалары үшін арнайы жасалған. Ол механикалық шығыс сипаттамаларына мүмкіндік беретін ажыратқыш жақтауында орнатылған модульдік серіппелі механизмді қабылдайды вакуумдық үзгіштің жұмыс талаптарына сәйкес келу.
Механизм ажыратқыштың жоғарғы және төменгі орналасуының айналасында жобаланған және оның біріктірілген бөлігін құрайды жалпы құрылым. Бұл конфигурация механикалық беріліс жолын жеңілдетеді және тұрақты негізді қамтамасыз етеді жабу және ашу операциялары.
Бекітілген бүйірлік конфигурация ажыратқыш ретінде орнатылған ішкі электр жабдықтарына арналған. арнайы коммутация компоненті. Жоба дизайнына байланысты оң жақ шығыс сызық, жоғарғы сияқты конфигурациялар кіріс және енгізілген реттеулерді таңдауға болады.
Толық алынатын коммутациялық шкафпен салыстырғанда, бұл құрылым жоба дизайнеріне назар аударуға мүмкіндік береді спецификацияға сәйкес сөндіргішті қажетті бастапқы және қосалқы электр жабдығымен біріктіру жүйенің орналасуы.
Жабу энергиясы серіппелі механизмде механикалық түрде сақталады. Энергияны сақтау қозғалтқыш арқылы аяқталуы мүмкін немесе қуат сақтау тұтқасымен қолмен. Моторлы жұмыс кезінде трансмиссиялық беріліс жүйесі қозғалтқышты басқарады энергия сақтау білігін және бекітілген қуат күйіне жеткенше жабу серіппесін тартады.
Энергияны сақтау аяқталғаннан кейін ұстау механизмі серіппені орнында және энергияны сақтауды ұстайды көрсеткіш сәйкес күйге өзгереді. Көмекші қосқыш сонымен бірге қозғалтқышты қуат көзінен ажыратады сөндіргішті жабу пәрменіне дайын қалдырып, сақталған энергия күйіне жетті.
Жабу әрекетін жабу түймесі арқылы қолмен немесе басқару құралы арқылы электрлік түрде бастауға болады тізбек. Жабылатын электромагнит жұмыс істегенде, сақталған серіппелі энергия жұдырықша және арқылы шығарылады беру механизмі.
Содан кейін байланыстырушы механизм оқшауланған жұмыс штангасын және қозғалатын контактіні жабу күйіне қарай жылжытады байланыс серіппесін қысу. Жабу штрихы аяқталғаннан кейін ұстау механизмі жабық күйді сақтайды орны мен қосалқы қосқышы сәйкесінше өзгереді.
Ашуды қолмен немесе электрлік ашу пәрмені арқылы бастауға болады. Ашылатын босату механизмі құлыпты ашады контактілі және тежегіш серіппелердің жинақталған энергиясын вакуумды ажыратқышты бөлуге мүмкіндік беретін жабу ұстағышы контактілер.
Ашу қозғалысының соңғы кезеңінде гидравликалық буфер қалған механикалық энергияны сіңіреді және бөлу орнын басқарады. Бұл үйлестірілген механизм басқарылатын ашу процесін сақтауға көмектеседі.
Ажыратқышты жоба талаптарына сәйкес айнымалы ток немесе тұрақты жұмыс қуатымен конфигурациялауға болады. Берілген конфигурация икемділікті қамтамасыз ететін жабу және ашу үшін AC110/220V және DC110/220V опцияларын қамтиды. әртүрлі қосалқы станциялар мен өнеркәсіптік басқару жүйелері үшін.
Жабылатын катушканың номиналды қуаты 288 Вт, ал ашылатын катушкалар да 288 Вт деп көрсетілген. Қалыпты жұмыс кернеу диапазоны жабылатын катушкалар үшін номиналды кернеудің 85% -110% және ашылатын катушкалар үшін номиналды кернеудің 65% -120% құрайды.
Энергияны сақтау қозғалтқышы келесі жабу операциясына автоматты түрде дайындықты қамтамасыз етеді. Берілген ZYJ220 конфигурациясында номиналды кіріс қуаты 90 Вт болатын DC220V қуаты пайдаланылады. Номиналды жұмыс кернеуінде энергияны сақтау уақыт 15 секундтан аспайтын етіп белгіленеді.
Бұл қондырғы сөндіргішке жұмыстан кейін жинақталған энергия жағдайын қажет етпестен қалпына келтіруге мүмкіндік береді үздіксіз қолмен араласу.
Вакуумдық сөндіргіш ашу операциясы кезінде электр тізбегін үзуге жауапты. Қашан контактілер бөлек болса, үзу процесі вакуумдық үзгіште емес, оның ішінде жүреді ауадан оқшауланған коммутациялық камера.
Вакуумдық үзіліс пен серіппелі механикалық берілістің тіркесімі ажыратқышты қолайлы етеді сенімді коммутация өнімділігі және қайталанатын жұмыс қажет болатын ішкі орта вольтты қолданбалар.
ZN85C-40.5 сериясының түпнұсқа дизайны жиі ауысуды қажет ететін қолданбаларды қарастырады. Оның жұмыс істеуі механизм 40,5 кВ вакуумдық сөндіргіштің сипаттамаларына сәйкес келеді, ал моторлы энергияны сақтау жүйе қайталап қолмен зарядтау қажеттілігін азайтады.
Бұл жабдықты өнеркәсіптік нысандарға, қосалқы станцияларға және коммутациялық операциялар орындалатын электр станцияларына жарамды етеді қалыпты электр жүйесін басқарудың бір бөлігін құрайды.
Ажыратқышты электр қуатын өндіруде ішкі қуат тарату және электрлік басқару жүйелеріне қосуға болады электр тізбектерін сенімді коммутациялау және қорғау қажет болатын объектілер.
Қосалқы станцияларда бекітілген ішкі конфигурацияны тиісті жоғары вольтты электр желісіне біріктіруге болады. жүйе бастапқы схемаға, басқару схемасына және қорғаныс талаптарына сәйкес.
Елеулі электрлік жүктемелері бар өнеркәсіптік және тау-кен өнеркәсібі объектілері үшін ажыратқыш коммутацияны және қамтамасыз ете алады жабық электр тарату жүйелерінде қорғаныс функцияларын орындайды және тұрақты қажет ететін қолданбаларға жарамды коммутация операциялары.
Жабу және ашу операцияларын электрлік басқаруға болатындықтан, сөндіргішті анмен біріктіруге болады жобалық жобаға сәйкес жергілікті немесе қашықтан жұмыс істеуге арналған тиісті қайталама басқару жүйесі.
| Элемент | Техникалық сипаттама |
| Үлгі | ZN85C-40,5 |
| Номиналды кернеу | 40,5кВ |
| Жүйе | Үш фазалы айнымалы ток |
| Номиналды жиілік | 50Гц |
| Орнату | Ішкі |
| Құрылымы | Бекітілген бүйірлік |
| Жұмыс механизмі | Модульдік серіппелі жұмыс механизмі |
| Энергияны сақтау | Моторлы / қолмен |
| Жабу операциясы | Қолмен / электрлік |
| Ашу операциясы | Қолмен / электрлік |
| Жабылатын катушкалар кернеуі | AC110/220V, DC110/220V |
| Ашылатын катушкадағы кернеу | AC110/220V, DC110/220V |
| Жабылатын катушкалар қуаты | 288 Вт |
| Ашылатын катушкалар қуаты | 288 Вт |
| Энергияны сақтау қозғалтқышы | ZYJ220 |
| Қозғалтқыштың номиналды кернеуі | DC220V |
| Қозғалтқыштың номиналды кіріс қуаты | 90 Вт |
| Энергияны сақтау уақыты | ≤15с |
| Конфигурация | Оң жақ шығыс / жоғарғы кіріс / дизайнға сәйкес ендірілген |
Жабдық үй ішінде орнатуға арналған және оны жоғары вольтқа қолайлы ортада пайдалану керек электр жабдықтары. Қорытынды жоба қоршаған ортаның температурасын, ылғалдылығын, биіктігін, желдетуді және толық электрлік конфигурацияны анықтау кезінде қоршаған ортаның басқа жағдайлары.
Ажыратқышты қатты діріл, соққы немесе коррозиялық қоршаған орта жағдайлары жоқ жерде орнату керек. Орнату тәртібі сонымен қатар жабдықтың айналасында жеткілікті жұмыс және техникалық қызмет көрсету кеңістігін қамтамасыз етуі керек ажыратқыштың және онымен байланысты электр компоненттерінің қажетті механикалық туралануын сақтау.
Zhejiang Usune Electric Co., Ltd. компаниясы өнім сапасын, қоршаған ортаны қорғауды қамтитын біріктірілген басқару жүйесін қолданады менеджмент және еңбекті қорғау және қауіпсіздік. Компания ISO 9001, ISO 14001 және ISO 45001 сертификаттарына ие, құрамдастарды таңдаудан бастап құрастыру мен тексеруге дейінгі бақыланатын өндірістік процестерді қолдау.
Өнім электрлік параметрлері мен конфигурациялары бар IEC және GB қолданыстағы стандарттарына сәйкес әзірленген. жобаның нақты талаптарына сәйкес анықталады. CE сертификаты тиістілер үшін де қол жетімді халықаралық жобалар үшін қосымша құжаттамалық қолдауды қамтамасыз ететін өнім конфигурациясы.
ZN85C-40,5 40,5 кВ жабық вакуумдық ажыратқышқа Кас-ғарыштық зымыран ұшыру жобасында сілтеме жасалды, талап ету жағдайында Усуненің жоғары вольтты электр жабдығына практикалық инженерлік қолдану үлгісін ұсыну өндірістік орта.
ZN85C-40,5 40,5 кВ жабық вакуумдық сөндіргіш негізінен коммутациялық және қорғаныс компоненті болып табылады, сонымен бірге толық тартылатын коммутациялық панель ажыратқышты шиналармен, кабельдік бөліктермен, басқару жабдығымен біріктіреді, қорғаныс құрылғылары және басқа шкаф компоненттері. Сондықтан, жоба а талап еткенде, ажыратқыш қолайлырақ үлкен электр жүйесіне біріктіру үшін арнайы 40,5 кВ коммутациялық құрылғы.
| Салыстыру | ZN85C-40,5 вакуумдық ажыратқыш | Тартылатын VCB коммутаторы | Төмен вольтты тарату шкафы |
| Негізгі функция | Коммутация және тізбекті қорғау | Толық MV тарату және ауыстыру | LV қуатын бөлу |
| Кернеу класы | 40,5кВ | Орташа кернеу | Төмен кернеу |
| Орнату | Бекітілді | Алынатын | Бекітілген / алынатын |
| Негізгі назар | Жұмыс механизмі және үзіліс | Толық шкаф жүйесі | Қуатты бөлу |
| Энергияны сақтау | Көктемгі механизм | VCB жұмыс механизмі | ACB/MCCB конфигурациясына байланысты |
| Бақылау | Қолмен / электрлік | Жергілікті / электрлік | Жергілікті / электрлік |
| Типтік қолдану | Электр станциялары, қосалқы станциялар, өнеркәсіп | MV тарату жүйелері | Зауыттар, ғимараттар және коммерциялық нысандар |
Usune тұтынушының бір сызықты диаграммасына, номиналды кернеуіне, сәйкес конфигурацияны анықтай алады. басқару қуаты, орнатуды ұйымдастыру және пайдалану талаптары. Бұл тәсіл таңдалғанды қамтамасыз етуге көмектеседі сөндіргіш айналадағы негізгі және қосымша электр жабдықтарымен үйлесімді.
Арнайы басқару кернеулері, орнату тәртібі немесе пайдалану талаптары бар жобалар үшін техникалық конфигурациясын өндіру алдында талқылауға болады. Бұл ZN85C-40,5 40,5 кВ ішкі вакуумдық ажыратқышқа бекітілген стандартты конфигурацияға сүйенбей, нақты электр жүйесіне бейімделуі керек.
Бұл электр станцияларында электрлік басқаруға және қорғауға арналған 40,5 кВ жабық вакуумдық ажыратқыш, қосалқы станциялар, өнеркәсіптік нысандар және тау-кен кәсіпорындары.
ZN85C-40.5 тартылатын арба құрылымын емес, бекітілген бүйірден бекітілген конфигурацияны пайдаланады.
Иә. Серіппелі механизм энергияны қолмен сақтауды және қолмен жұмыс істеуді қолдайды, сонымен қатар электрлік жұмысты да қолдайды қолжетімді.
Жабу және ашу катушкаларын жоба талаптарына сәйкес AC110/220V немесе DC110/220V үшін конфигурациялауға болады.
ZYJ220 қозғалтқыш конфигурациясының көрсетілген энергияны сақтау уақыты номиналды кернеуде ≤15 секундты құрайды.
Иә. Өнім қолданыстағы пайдалану шарттарына сәйкес жиі жұмыс істеуді қажет ететін қолданбаларға арналған шарттар мен техникалық конфигурация.
Иә. Usune өнімді жоба сызбаларына, электр параметрлеріне, бақылау талаптарына және сәйкес конфигурациялай алады орнату шарттары.
