Ішкі жоғары вольтты вакуумдық ажыратқыш

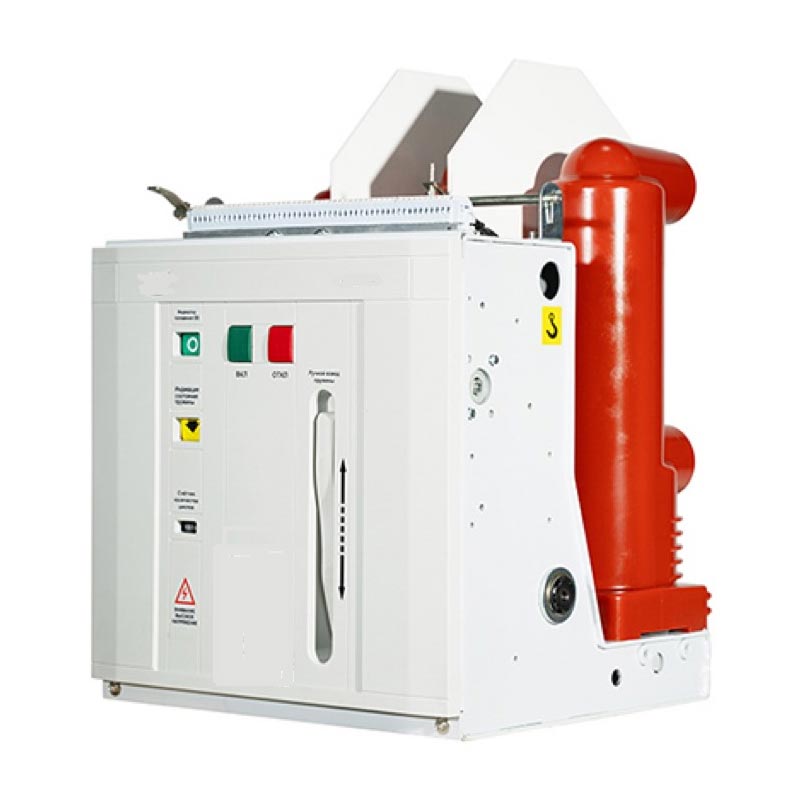

Usune VS1(ZN63)-12 сериялы ішкі жоғары вольтты вакуумдық сөндіргіш негізгі электрлік қорғаныс және басқару болып табылады. 12кВ қуат жүйелеріне арналған құрылғы. Серіппелі механизм мен ажыратқыш корпусының біріктірілген конструкциясы аралық беріліс буындарын азайтады, энергия шығыны мен шуды төмендетеді және өнімнің жұмысын жақсартады сенімділік. Негізгі схема автоматты сөндіргішті миниатюризациялауға қол жеткізетін интегралды қатайтылған тіректерді пайдаланады, қоршаған ортаға бейімделу мен қызмет ету мерзімін арттыру және көптеген сценарийлерде техникалық қызмет көрсетусіз жұмыс істеу мүмкіндігін беру.

Өнімнің артықшылықтары

1. Жоғары сенімділік

Вакуумдық сөндіргіш APG эпоксидті шайырынан жасалған құбырлы оқшаулағыш цилиндрге бойлық орнатылған, сығымдауға тамаша қарсылықты қамтамасыз етеді және шаңның жиналуын және сыртқы кедергілерді тиімді болдырмайды. Ол ылғалды және қатты ластанған ортада да тұрақты жұмыс істей алады.

2.Икемді конфигурация

Ол бекітілген орнату блогы ретінде жобалануы немесе тартпа блогын қалыптастыру үшін арнайы жетекпен жабдықталуы мүмкін. Ол KYN28A-12 (GZS) типті орталыққа орнатылатын тартпа түріндегі тарату құрылғысына тамаша сәйкес келеді. Бекітілген түрін де қолдануға болады XGN сериялы тұрақты тарату құрылғылары.

3. Жиі жұмыс істеуге бейімделеді

Вакуумды үзудің бірегей артықшылықтарын пайдалана отырып, ол әсіресе қажет сценарийлер үшін қолайлы. номиналды жұмыс токында жиі жұмыс істеу және қысқа тұйықталу тоғының қайталанатын үзілуі, күшті ұсынатын практикалық.

4. Стандартқа сәйкестік

GB/T1984-2014 «Жоғары вольтты ажыратқыштар», JB3855-1996 «3,6~40,5кВ үй ішіндегі жоғары вольтты» қатаң ұстанады. Вакуумдық ажыратқыштар», DL/T403-2000 «Техникалық шарттарға тапсырыс беретін 12~40,5кВ вакуумдық ажыратқыштар», және IEC62271-100:2008 стандарттары, беделді сапа кепілдігін қамтамасыз етеді.

Техникалық параметрлер

Құрылымы және қызметі

1. Жалпы құрылым

Usune VS1(ZN63)-12 ішкі жоғары вольтты вакуумдық сөндіргіш жұмыс істейтін біріктірілген құрылымды қабылдайды. механизмі мен доға сөндіргіш камерасы алдыңғы және артқы жағында орналасқан. Негізгі өткізгіш тізбек үш фазалы болып табылады еденге орнатылған құрылым. Бұл бірегей дизайн доға сөндіргіш камерада шаңның жиналуын айтарлықтай азайтады вакуумдық доға сөндіргіш камераның сыртқы факторлардың әсерінен қорғайтын беті. Тіпті ылғалды және қатты ластанған ортада, ол керемет төзімді кернеу мен жоғары қарсылықты сақтайды, ұқсас көрсеткіштерден асып түседі өнімдер.

2. Жұмыс механизмінің құрылымы

Жұмыс механизмі қолмен де, электр қуатын да сақтайтын жазық серіппелі механизм болып табылады функциялары. Жұмыс қозғалтқышы доға сөндіргіш камераның алдындағы шкафта орналасқан. Кабинет - бұл төрт аралық бөліммен бес жинақтау кеңістігіне бөлінген, олардың әрқайсысында энергияны сақтау, тасымалдау, өшіру және жұмыс механизмінің буферлік құрамдас бөліктері. Доға сөндіргіш камераның біріктірілген конструкциясы және жұмыс механизмі жұмыс механизмінің өнімділігі мен жұмысының жоғары деңгейде сәйкестігін қамтамасыз етеді доға сөндіргіш камераны ашу және жабу талаптары, артық компоненттерді азайту, энергияны азайту тұтыну мен шуды және автоматты ажыратқыштың жұмыс сенімділігін арттыру.

Жұмыс ортасы

1. Қоршаған орта температурасы: максимум +40℃, минимум -15℃
2. Қоршаған ортаның ылғалдылығы: Тәуліктік орташа салыстырмалы ылғалдылық ≤95%; Айлық орташа салыстырмалы ылғалдылық ≤90%; Күнделікті орташа су буының қысымы ≤22×10⁻³МПа; Су буының орташа айлық қысымы ≤1,8×10⁻³МПа
3. Биіктігі: 1000м аспайды
4. Сейсмикалық қарқындылық: 8 градустан аспайды
5. Атмосфералық орта: айтарлықтай шаң, түтін, коррозиялық немесе жанғыш газдар, булар немесе тұз спрейі жоқ. қоршаған ауаның ластануы.

Ескертпе: Жоғарыда көрсетілген қалыпты жұмыс ортасының шарттары асып кетсе, біздің өндірушімізбен кеңесіңіз өнімді нақты жұмыс жағдайларына сәйкес реттеу үшін алдын ала.

Орнату және іске қосу

1. Тасымалдау және сақтау кезінде автоматты ажыратқыштың зақымдалуын тексеріңіз. Егер қандай да бір зақым табылса, оны пайдалануды тоқтатыңыз дереу және сатудан кейінгі қолдау алу үшін жеткізушімізге хабарласыңыз.
2. Кірді (әсіресе оқшаулау бетінен) кетіріңіз. Тасымалдау немесе сақтау кезінде пайда болатын кір әсер етуі мүмкін өнімнің оқшаулау өнімділігіне және тіпті қауіпсіздікке қауіп төндіруі мүмкін.
3. Энергияны сақтау, жабу және ашу үшін ережелерге сәйкес автоматты ажыратқышты қолмен басқарыңыз. қуат сақтау күйі және ашық/жабық күй индикаторлары қалыпты.
4. Энергияны сақтау, жабу және ашу үшін жұмыс істейтін қуат көзін пайдаланып автоматты ажыратқышты басқарыңыз. қуат сақтау күйі және ашық/жабық күй индикаторлары қалыпты.

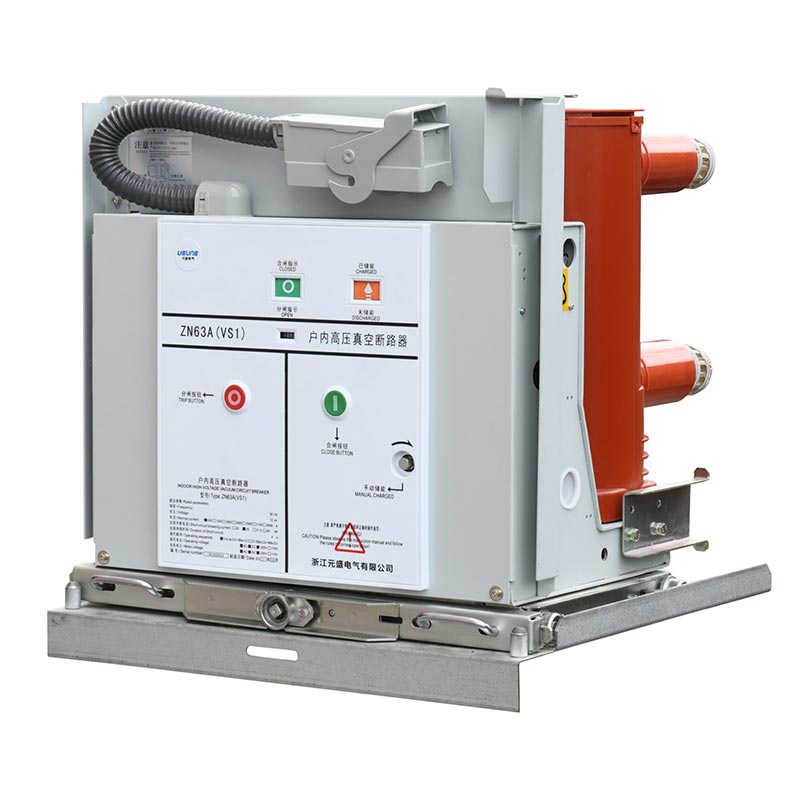

5. Арба түріндегі автоматты ажыратқыштың жұмысы: итергіш тұтқаны итеру тесігіне енгізіңіз, оны сағат тілімен бұраңыз. ілгерілеу, ал кері тарту үшін сағат тіліне қарсы, жалпы ілгерілеу 300±3 мм; ашық күйде, тегіс оны жұмыс немесе сынақ күйіне жылжытыңыз, тұтқаны орташа жылдамдықпен «сырт» дыбысы шыққанша 30 рет бұраңыз, оның дұрыс күйде екенін көрсету (итеру механизміне зақым келтірмеу үшін шамадан тыс күш қолданбаңыз) және бір уақытта сәйкес позиция индикатор тізбегі қосылады.

Ескертпе: Егер жабылатын блоктау құрылғысы таңдалса, блоктау тізбегінің қуат көзіне қосылу керек тізбекті жаппас бұрын оның құлпын ашыңыз.

Нақты әлемдегі қолданбалы жағдай

Жағдайы: Қалалық коммерциялық кешеннің электр қуатын тарату жобасы

Негізгі бизнес ауданындағы 150 000㎡ коммерциялық кешен (сауда орталығы, кеңсе ғимараты және қонақүй біріктірілген). Ханчжоу, Қытай, тұрақты өнімділігі бар, жиі жұмыс істеуге бейімділігі бар жоғары вольтты ажыратқыштарды қажет етті. пайдалану, және жалпы электрмен жабдықтаудың үздіксіздігін қамтамасыз ету үшін жоғары қауіпсіздік. Әртүрлі опцияларды салыстырғаннан кейін, клиент Usune VS1-12/630-25 қол арба түріндегі ішкі жоғары вольтты вакуумдық сөндіргішті таңдады, 20 бірлік орналастырады қысқа тұйықталудан қорғауды өңдеу және кешеннің жоғары және төмен вольтты электр тарату жүйесінің жүктемесін бақылау. Іске қосылғаннан бері ол ақаусыз тұрақты жұмыс істеді, ақауларды оқшаулау уақыты 0,3 секундқа дейін қысқарды, электр жабдықтарының қалыпты жұмысын тиімді қамтамасыз ету және тұтынушыдан жоғары баға алу.

Жиі қойылатын сұрақтар

1-сұрақ: Ішкі жоғары вольтты вакуумдық ажыратқыш қалыпты ауқымнан тыс ортада пайдаланылса ше?

A1: Егер нақты жұмыс ортасы қалыпты жағдайлардан асып кетсе (мысалы, 1000 м жоғары биіктік, қоршаған орта температурасы -15℃ төмен немесе +40℃ жоғары және т.б.), өндірушімізбен алдын ала кеңесу қажет. Біздің зауыт болады оқшаулау өнімділігін арттыру және оңтайландыру сияқты қоршаған ортаның нақты параметрлеріне негізделген өнімдерді теңшеңіз нысанды ортада тұрақты жұмысын қамтамасыз ету үшін құрылымдарды тығыздау.

2-сұрақ: Қызмет мерзімін ұзарту үшін Usune VS1-12 сериялы автоматты ажыратқыштарға қалай қызмет көрсету керек?

A2: Өнім техникалық қызмет көрсетусіз жұмыс істеуге қол жеткізе отырып, біріктірілген қатайтылған полюсті және біріктірілген құрылымды қабылдайды қалыпты пайдалану кезінде. Тек сөндіргіш бетінің тазалығын кезеңді түрде тексеру (әсіресе оқшаулау беті), шаң мен кірді кетіру, ашық/жабық индикаторларды және энергия сақтау күйін бақылау талап етіледі. Қандай да бір ауытқулар анықталса, өнімді пайдалануды дереу тоқтатып, жеткізушімізге хабарласыңыз одан әрі зақымдануды болдырмау үшін сатудан кейінгі кәсіби техникалық қызмет көрсету.

3-сұрақ: Usune VS1-12 сериялы ажыратқыштар басқа маркалы тарату құрылғыларымен үйлесімді ме?

A3: Иә. Өнім ұлттық және халықаралық стандарттарға сәйкес жасалған және олармен тамаша үйлеседі KYN28A-12 (GZS) типті орталықта орнатылған тартпа типті тарату құрылғысы және XGN сериялы тұрақты тарату құрылғысы. Сонымен қатар, біздің Өндіруші өнімнің өлшемдері мен интерфейстерін коммутациялық құрылғының нақты үлгісіне сәйкес реттей алады үйлесімділігін қамтамасыз ету үшін тұтынушы. Сатып алу алдында біздің жеткізушімізге тарату құрылғыларының параметрлерін беріңіз сәйкестік бойынша кәсіби кеңес.
