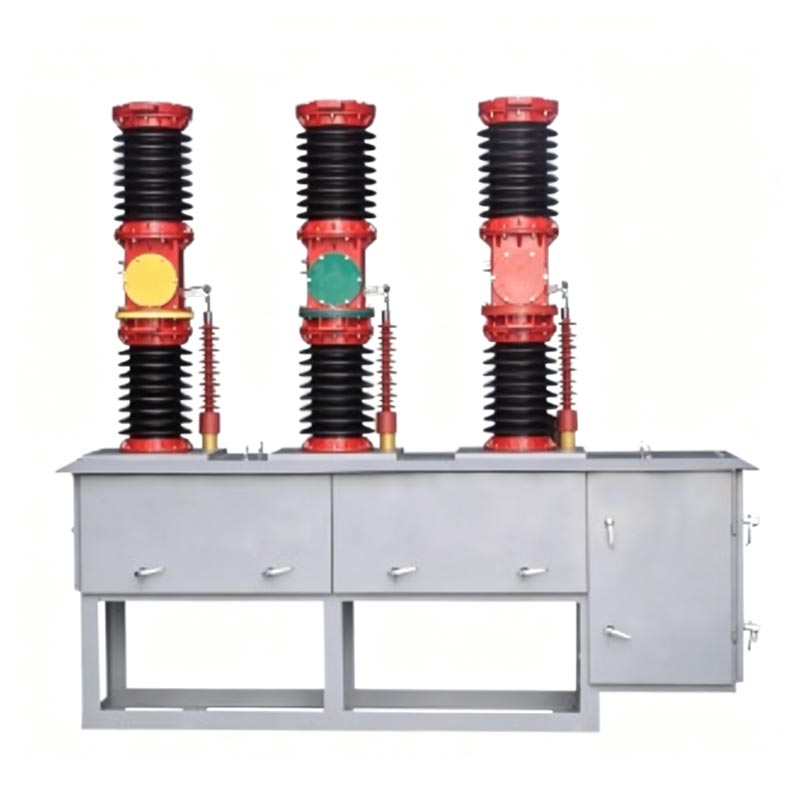

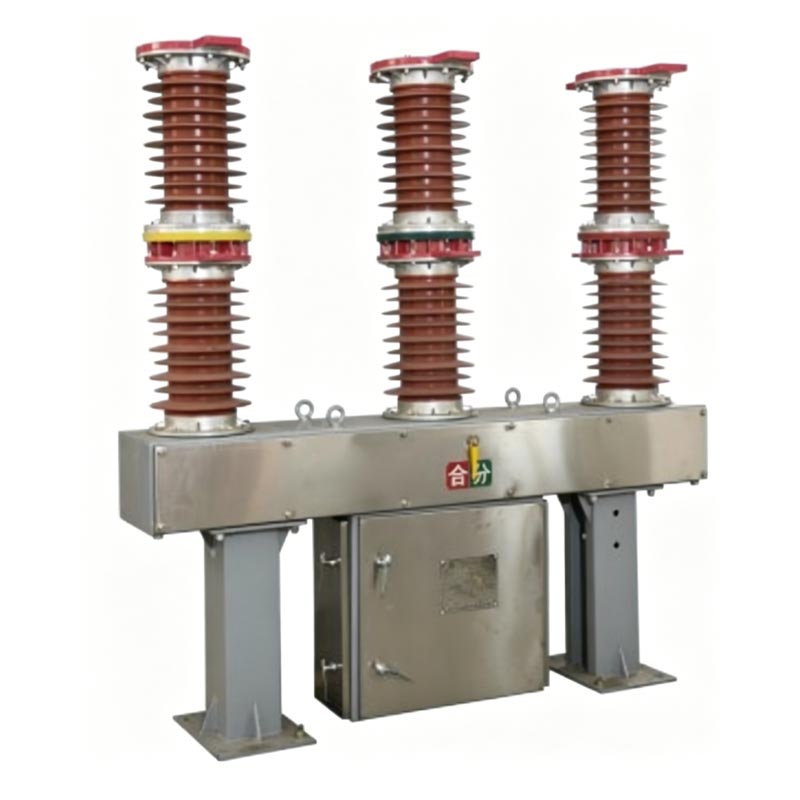

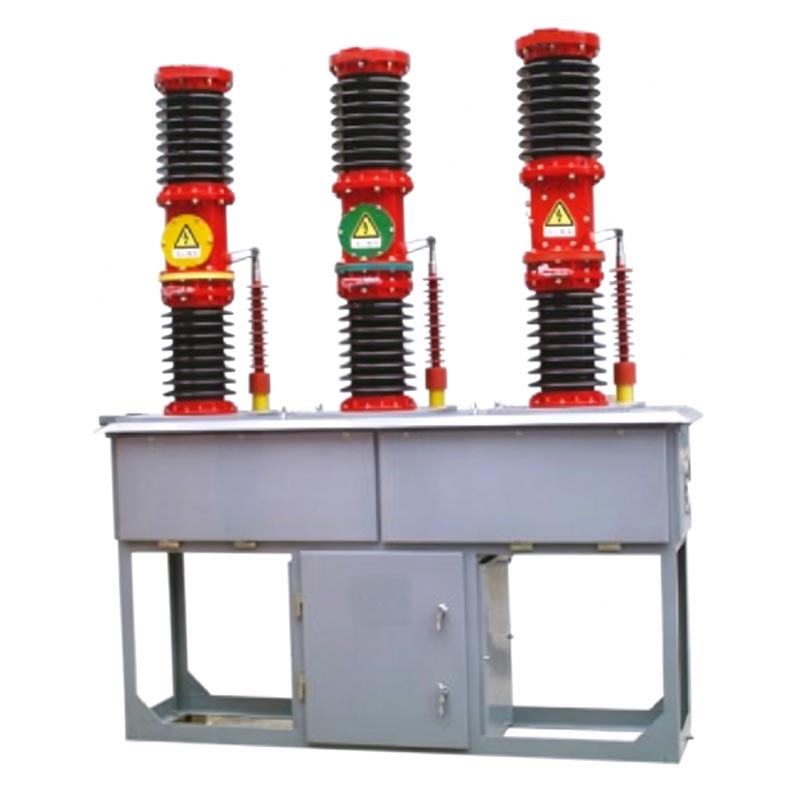

Usune Zw7-40.5 сыртқы вакуумдық сөндіргіш 50 Гц үшін жарамды сыртқы жоғары вольтты вакуумдық ажыратқыш болып табылады. Үш фазалы айнымалы ток, 24-40,5 кВ электр беру және тарату жүйелері, негізінен жүйені басқару, қорғау, секциялау және конденсаторлар қатарын ауыстыру. Қайта жабу құрылғысымен бірге пайдаланылғанда, ол интеллектуалды сегменттерге мүмкіндік береді энергетикалық жүйені қайта жабу бақылауы; ол серіппелі немесе электромагниттік жұмыс механизмдерін қолдайды, тұрақты механикалық өнімділігі және өрт немесе жарылыс қаупі жоқ; ол GB1984-1989 «Айнымалы ток жоғары вольтты ажыратқыштар» және IEC56, IEC62271-100 «Жоғары вольтты айнымалы токтың ажыратқыштары» стандарттары.
1. Тамаша сыну өнімділігі: күшті сынуға әкелетін вакуумдық доғаны сөндіру технологиясын пайдаланады.
сыйымдылығы, ұзақ электрлік қызмет ету мерзімі және 10 000 циклге дейінгі механикалық қызмет ету мерзімі.
2. Техникалық қызмет көрсетусіз және сенімді: қарапайым құрылым, тұрақты техникалық қызмет көрсетуді қажет етпейтін және ұзақ қызмет мерзімі.
3. Тамаша оқшаулау және ластанудан қорғау: күшті сыртқы оқшаулау өнімділігі және тамаша
ластануға қарсы қабілет.
4. Икемді интеллектуалды конфигурация: кірістірілген ток трансформаторымен жабдықталуы мүмкін (дәлдігі 0,2С дейін).
класы) есепке алу және үш фазалы байланыстарды қорғау үшін.
5. Жұмыс механизмдерінің кең үйлесімділігі: серіппелі немесе электромагниттік жұмыс механизмдеріне бейімделеді.
жиі және сенімді жұмыс.

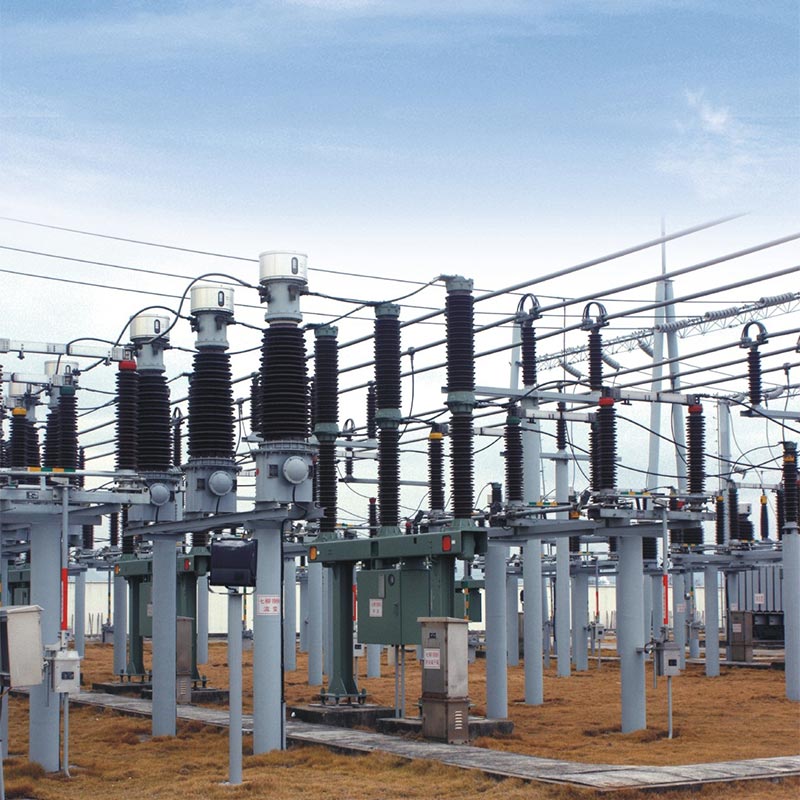

1. 24-40,5 кВ электр тарату және тарату желілері мен қосалқы станциялар
2. Қалалық және ауылдық электр желілерін жаңарту және кеңейту жобалары
3. Жел электр станциялары, күн электр станциялары және өнеркәсіптік электр жүйелері
4. Конденсаторлар қатарын ауыстыру және ажыратқыштарды қосу
5. Жағалау, биік таулы және қатты ластанған аймақтар
1. Жобаның атауы: Солтүстік Қытайдағы 35 кВ жел электр станцияларын желіге қосу жобасы
2. Тапсырыс беруші: State Grid Hebei Electric Power Co., Ltd.
3. Жобаның мәліметі: Бұл жел электр станциясы ылғалдылығы жоғары, тұзды шашатын және суы мол теңіз жағалауында орналасқан. жиі найзағай. Оның 35 кВ шығыс желі жүйесі басқару, ақаулық үшін сенімді автоматты ажыратқыштарды қажет етеді оқшаулау және автоматты қайта жабу операциялары.
4. Шешім: Uxin Electric Zw7-40.5 сыртқы вакуумдық ажыратқыштардың 12 жинағын қамтамасыз етті, олар жабдықталған. серіппелі механизмдер және 0,2S класты кіріктірілген ток трансформаторлары.
5. Қолданба жетістіктері
- Ылғалдылығы жоғары және тұзды шашатын орталарда 5 жылдан астам тұрақты жұмыс
- 187 қысқа тұйықталуды ажырату операциясының 100% сәттілігі
- Интеллектуалды қайта жабу функциясы электр қуатын өшіру уақытын 85% қысқартады
- Техникалық қызмет көрсетусіз дизайн жылдық пайдалану және техникалық қызмет көрсету шығындарын 60%-ға азайтады
6. Тұтынушының кері байланысы
«Usune Zw7-40.5 сыртқы вакуумдық ажыратқыш біздің жағалауымызда өте сенімді өнімділігін көрсетті. жел электр станциясы. Оның ластанудан қорғау өнімділігі мен интеллектуалды қорғау функциялары айтарлықтай жақсарды тордың тұрақтылығы». – Жоба менеджері, State Grid Hebei Electric Power Co., Ltd.
| Элемент | Бірлік | Параметрлер | |
| Номиналды кернеу | кВ | 40.5 | |
| Номиналды оқшаулау деңгейі | 1мин Қуат жиілігі кернеуге төтеп береді | кВ | 95 |
| Найзағай импульсіне төзімді кернеу (Шың мән) | кВ | 185 | |
| Номиналды ток | A | 630/1000/1250/1600/2000 | |
| Номиналды қысқа тұйықталу тогы | кА | 12,5/16/20/25/31,5 | |
| Номиналды жұмыс реті | 0-0,3с-C0-180s-0 | ||
| Номиналды қысқа үзіліс тогы үшін үзіліс уақыттары | Уақыт | 12 | |
| Номиналды қысқа тұйықталудың үзілуі және жабылу тогы (шыңы) | кА | 50/63/80 | |
| Номиналды шыңға төзімді ток | кА | 50/63/80 | |
| Қысқа уақытқа есептелген токқа төзімді | кА | 20/25/31.5 | |
| Номиналды қысқа тұйықталу ұзақтығы | s | 4 | |
| Орташа өшіру жылдамдығы | Ханым | 1,5 ± 0,20 | |
| Орташа қосу жылдамдығы | Ханым | 0,7 ± 0,2 | |
| Келісімшартты қосудың қайталану уақыты | Ханым | ≤ 2 | |
| Үш фазалы қосу/өшіру синхрондылығының уақыт айырмашылығы | Ханым | ≤ 2 | |
| Қосылу уақыты | Ханым | ≤ 150 | |
| Өшіру уақыты | Ханым | ≤ 70 | |
| Механикалық өмір | Уақыт | 10000 | |
| Номиналды жұмыс кернеуі және қосалқы тізбектің номиналды кернеуі | V | DC/AC110,220 | |
| Әрбір фазалық контурдың тұрақты кедергісі (құрал трансформаторларын қамтымайды) | μΩ | ≤ 50 | |
| Әрбір фазалық контурдың тұрақты ток кедергісі | мм | 3 | |
A: Серіппелі немесе электромагниттік басқарылатын механизмдерді пайдалануға болады. Серіппелі механизмдер жоғары ұсынады сенімділік пен төмен техникалық қызмет көрсету шығындары, бұл оларды сыртқы қолданбалардың көпшілігіне қолайлы етеді.
A: Иә. Тапсырыс беру кезінде ағымдағы қатынас пен дәлдік класы (0,2S/0,5/10P10) көрсетілуі керек.
A: Қалыпты пайдалану кезінде техникалық қызмет көрсетусіз кезең 10-15 жыл. 2 жыл сайын визуалды тексеру ұсынылады, және әрбір 5 жыл сайын шағын механикалық тексеру.
Usune Zw7-40.5 сыртқы вакуумдық сөндіргіш озық вакуумдық технологияны, берік құрылымдық дизайнды және интеллектуалдық ерекшеліктері. Сенімді қытайлық жеткізуші ретінде Usune Electric үнемі жоғары сапаны қамтамасыз етеді өнімділігі жоғары өнімдер, оларды сенімділікті, қауіпсіздікті және талап ететін заманауи қуат жүйелері үшін тамаша таңдау жасайды өмірлік циклдің төмен шығындары.
