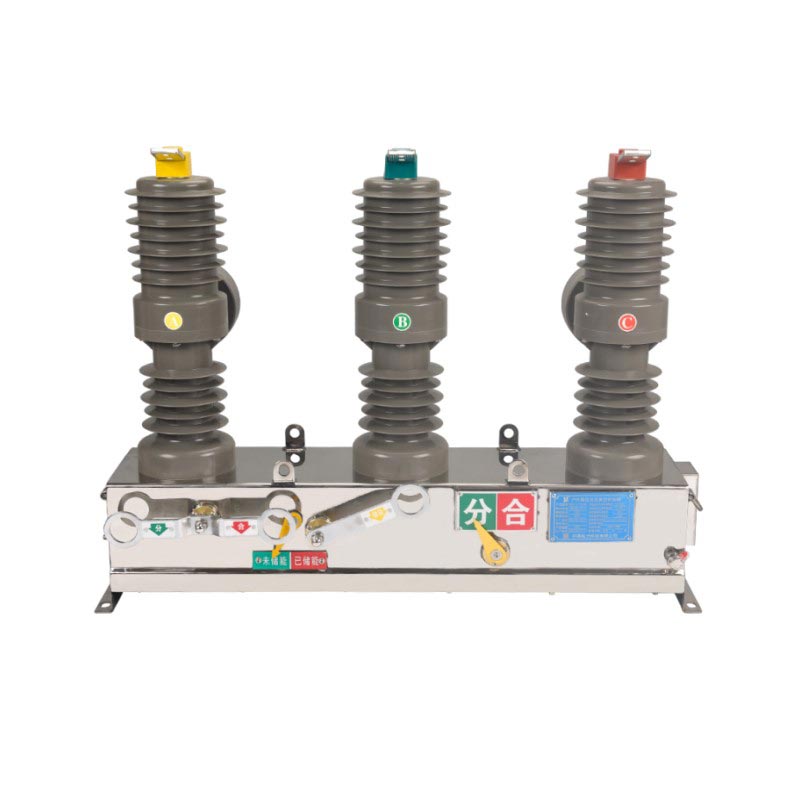

Usune ZW32-12 11 кВ полюске орнатылған вакуумдық сөндіргіш сыртқы полюске орнатылған вакуумдық ажыратқыш болып табылады. арнайы 10кВ–12кВ электр тарату жүйелеріне арналған. Ол үшін сенімділігі жоғары вакуумдық үзгіш қолданылады доға әртүрлі токтарды сөндіру, дәл және қауіпсіз қосу және өшіру. Оның берік механикалық құрылымы тірек болады жиі жұмыс істейді және қайталанатын ауысуды қажет ететін сценарийлер үшін қолайлы.
- Номиналды кернеу: 12кВ (10кВ/11кВ жүйелермен үйлесімді)
- Жиілік: 50/60Гц
- Фазалар саны: Үш фазалы айнымалы ток
- Оқшаулау: Қартаюға қарсы және коррозияға төзімді сыртқы сапалы материалдар
- Операция әдісі: Қолмен/Электрлік, интеллектуалды контроллерлермен үйлесімді
- жылдам вакуумдық доғаны сөндіру жылдамдығы, қысқа үзілу уақыты және жоғары жұмыс тұрақтылығы;
- Желілер мен жабдықты тиімді қорғайтын қысқа тұйықталуларды үзу қабілеті;
- Ұзақ механикалық және электрлік қызмет ету, жиі жұмыс сценарийлері үшін қолайлы.

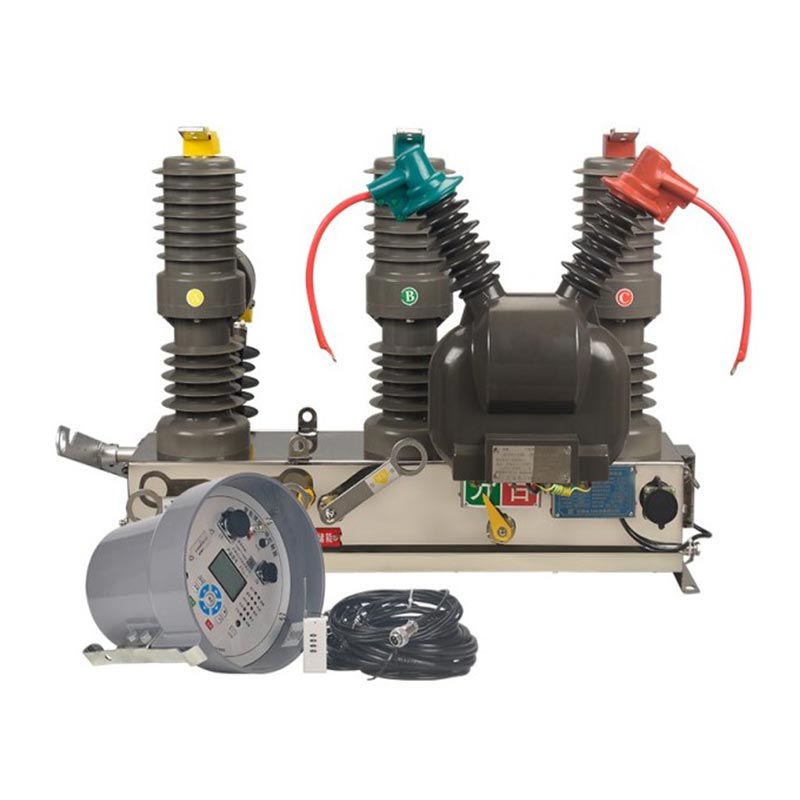

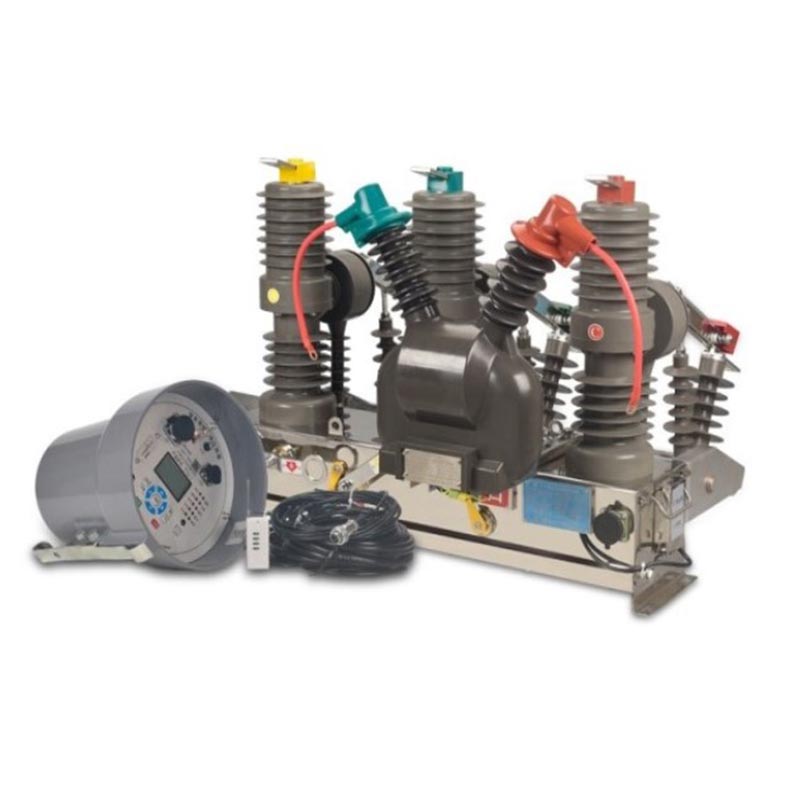

Usune интеллектуалды контроллерімен жұптастырылған кезде ол автоматты қайта жабу құралын құра алады, бұл:
- Қашықтан басқару: диспетчерлік орталықтың қашықтан ашу және жабу операциясы;
- Телеметрия: ток, кернеу, қуат және энергия деректерін нақты уақыт режимінде бақылау;
- Қашықтан сигнал беру: жабдық күйі, дабыл және ақаулық туралы ақпаратты белсенді түрде хабарлау;
- Қашықтан реттеу: онлайн режимінде орнату және қорғау параметрлерін өзгерту.
- Толығымен жабық IP54+ қорғаныс дәрежесі, шаңға, жаңбырға және конденсацияға төзімді;
- -40 ℃ мен + 70 ℃ аралығындағы орталарда тұрақты жұмыс, тұз шашырауына, ылғалға және ластануға төзімді;
- Ықшам құрылым, тірекке орнатылатын, орнату оңай және ең аз техникалық қызмет көрсетуді қажет етеді.
Қытайдың Аньхой провинциясындағы ауылдық электр желілерін автоматтандыруды жаңарту жобасы
Ауылдық электр желілеріндегі жиі өтпелі ақаулар (найзағайдың соғуы, ағаштың жанасуы), ақауларды оқшаулаудың баяу жылдамдығы және ауқымды электр қуатын өшіру қаупі жоғары.
120 Usune ZW32-12 қайта жабу құрылғысын интеллектуалды контроллері бар 10 кВ әуе желілері үшін тірекке орнатылған қайта жабу құрылғысы ретінде орналастырыңыз.
- Ақаулықты оқшаулау: қысқа тұйықталу ақаулары үшін 50 мс ішінде автоматты өшіру, электр қуатын 1 минут ішінде қалпына келтіру
ақаусыз аймақтар;
- Өтпелі ақауларды жою: Автоматты қайта жабу электр қуатын уақытша өшірулердің 85% жояды;
- Қашықтан басқару: «Төрт қашықтан басқару» функциялары жердегі тексеру жүктемесін 60%-ға азайтады және жіберуді жақсартады
тиімділігі 70%;
- Сенімділік: екі жылдан астам жұмыс істегеннен кейін ақаулар арасындағы орташа уақыт (MTBF) >85 000 сағатты құрайды елеулі ақауларсыз, 30 000-нан астам ауылдық пайдаланушылар үшін электрмен жабдықтау сенімділігін арттырады.
| Элемент | Бірлік | Параметрлер | ||
| Номиналды кернеу | кВ | 12 | ||
| Номиналды оқшаулау деңгейі | 1мин Қуат жиілігі кернеуге төтеп береді | Құрғақ сынақ | кВ | 42；48 |
| Ылғалды сынақ | 34 | |||
| Найзағай импульсіне төзімді кернеу (Шың мән) | 75；85 | |||
| Номиналды жиілік | Hz | 50 | ||
| Номиналды ток | A | 630 | ||
| Номиналды қысқа тұйықталу тогы | кА | 12,5/16/20 | ||
| Номиналды қысқа тұйықталудың үзілуі және жабылу тогы (шыңы) | кА | 50 | ||
| Номиналды шыңға төзімді ток | кА | 50 | ||
| 4S 4s Қысқа уақытқа есептелген токқа төзімді | кА | 20 | ||
| Номиналды жұмыс реті | 0-0,3с-C0-180s-0 | |||
| Жабу тежеу уақыты/Клапанның үзілу уақыты | Ханым | 25~50/15~50 | ||
| Номиналды қысқа үзіліс тогы үшін үзіліс уақыттары | Уақыт | 30 | ||
| Машинаның қызмет ету мерзімі | Уақыт | 10000 | ||
| 1мин қуат жиілігі басқару тізбегі мен қосалқы тізбектің кернеуіне төтеп береді | V | 2000 | ||
| Номиналды жұмыс кернеуі және қосалқы тізбектің номиналды кернеуі | V | DC220/AC220 | ||
| Шамадан тыс ток түсіргіш | Номиналды ток | A | 5 | |
| Ағымдағы шындықты өшіру | % | ±10 | ||
A: Оның вакуумдық сөндіргішінің контактілі тозуы төмен және электрлік қызмет ету мерзімі ұзақ; оның нақты серіппелі жұмыс механизмі жоғары механикалық тұрақтылыққа ие (механикалық жұмыс саны ≥10 000 есе); оның материалдары мен құрылымы болып табылады шаршауға төзімді, қайталанатын операциялар кезінде тұрақты өнімділікті сақтай отырып, оны жиі қолдануға жарамды етеді конденсаторлар банктері және өнеркәсіптік желілер сияқты ауысу сценарийлері.
A: ZW32-12 құрылғысын Usune FTU контроллеріне RS-485 немесе сымсыз (4G/LoRa) арқылы қосыңыз. Контроллер құрылғыны жинайды деректер, бас станциямен байланысады және қашықтағы командаларды орындайды, осылайша қашықтан басқаруға қол жеткізеді, нақты уақыттағы телеметрия, күйді қашықтан сигнализациялау және онлайн қашықтан реттеу функциялары.
A: Бұл өнім іс жүзінде техникалық қызмет көрсетуді қажет етпейді. Тұрақты тексерулер ұсынылады:
- 1-2 жыл сайын: тығыздағыштарды, бекіткіштерді және оқшаулау өнімділігін тексеру;
- 2-3 жыл сайын: вакуумдық сөндіргіштің бүтіндігін тексеру және жанасу кедергісін өлшеу;
- Әр 5 жыл сайын: механикалық және электрлік өнімділікті кешенді калибрлеуді орындаңыз. Усуне қамтамасыз етеді
өмір бойы техникалық қолдау көрсету және оқыту қызметтері.
Usune ZW32-12 11 КВ полюске орнатылған вакуумдық ажыратқыш тамаша өнімділікті, ақылды жұмысты біріктіреді, және төзімділік. Қытайдағы жетекші өндіруші ретінде Usune сенімді өнім сапасын қамтамасыз етеді, қалалық және ауылдық электр желілері, индустриалды парктер және жаңа энергетикалық жүйелер, бұл оны заманауи электр энергетикасында таңдаулы жабдыққа айналдырады тарату өрісі. Дала қолдану тәжірибесі мен жан-жақты техникалық қолдауымен Usune бар жаһандық энергетикалық инфрақұрылым секторында сенімді жеткізуші және өндіруші болыңыз.
