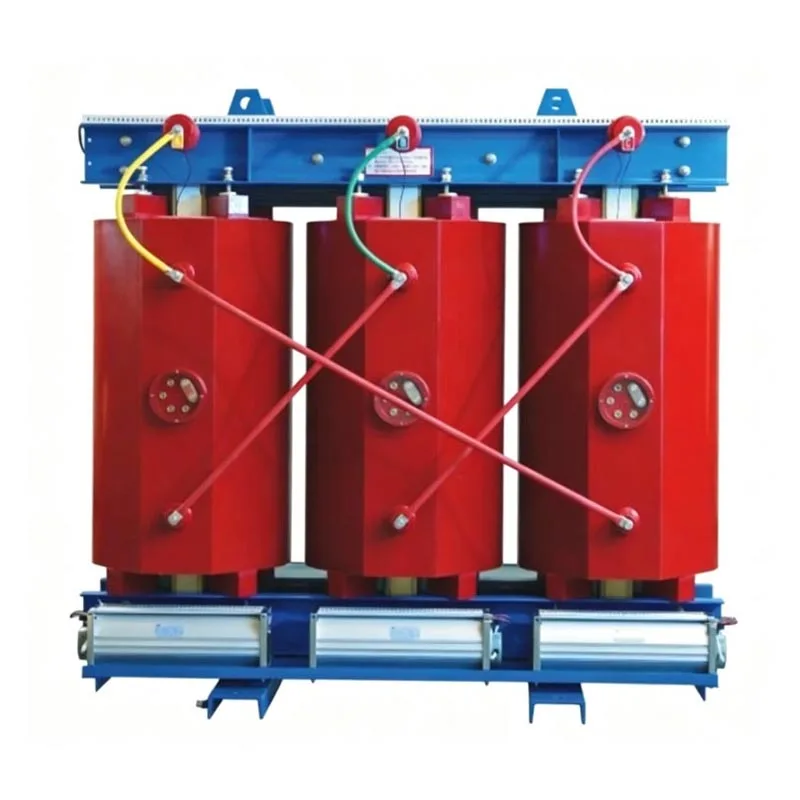

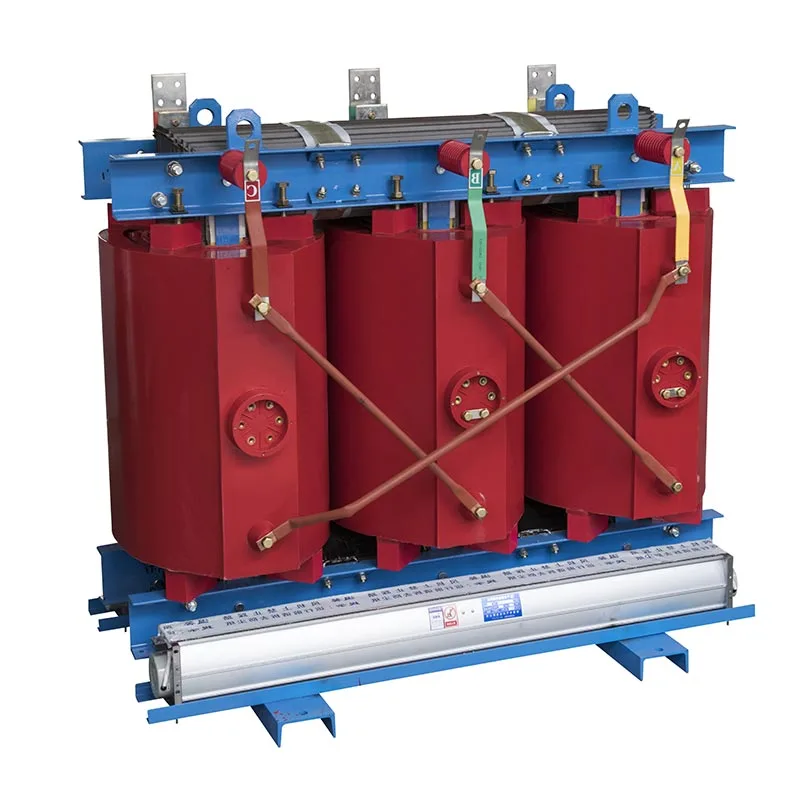

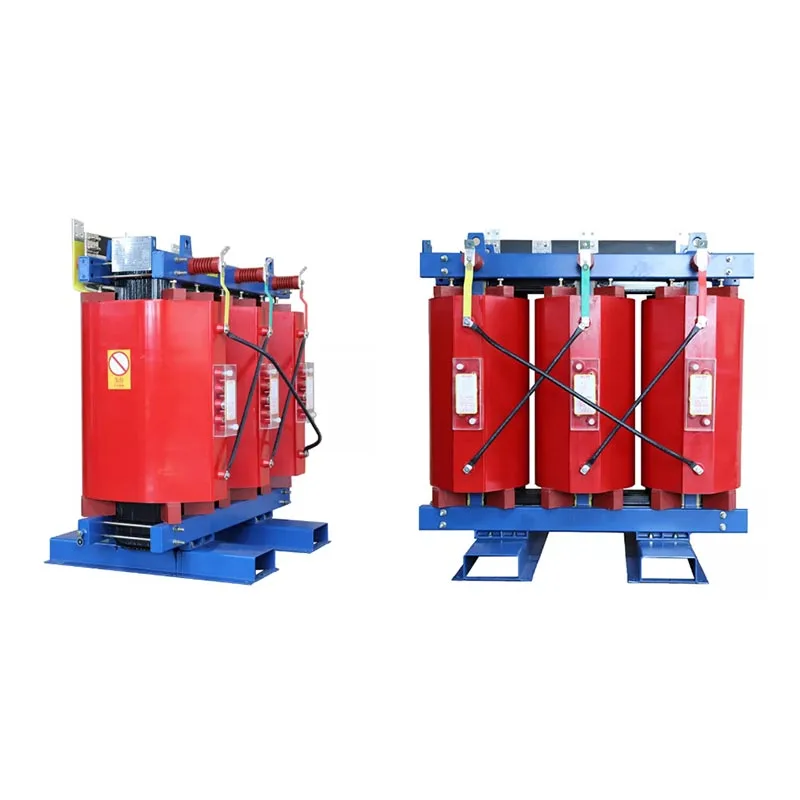

750кВА үш фазалы құрғақ түрдегі трансформатор

Usune 750кВА үш фазалы құрғақ түрдегі трансформатор - бұл майсыз қуат тарату блогы, ол оқшаулау және жылуды тарату үшін оның орнына ауаға сүйенетін жанғыш оқшаулағыш май. Бұл түбегейлі шешеді майдың ағуы, өрт және ластану сияқты майға батырылған трансформаторлармен байланысты қауіпсіздік қауіптері. Қолдану стандартталған өндірістік желілер мен түсетін материалдың сапасын қатаң бақылау, біз өзек пен ораманы оңтайландырдық қауіпсіздікті, энергия тиімділігін және орнатудың қарапайымдылығын теңестіретін құрылымдар. Жабдық тұрақты, ұзақ мерзімді қамтамасыз етеді толық жүктемеде жұмыс істейді және қоршаған ортаға ерекше бейімделу қабілетін көрсетеді. Қуаттың бірінші жеткізушісі ретінде тарату жабдығы, Usune отандық тұтынушыларға жоғары тұрақты құрғақ трансформаторлық шешімдерді ұсынады және халықаралық нарықтар.

Өнімнің негізгі мүмкіндіктері

1. Өртке және жарылысқа төзімділік; Жоғары қауіпсіздік

750кВА үш фазалы құрғақ типті трансформатор жоғары температураға төзімді оқшаулағыш материалдарды пайдаланады және жоқ оқшаулағыш май; демек, ол майдың ағуынан, өрттен немесе шамадан тыс жүктеме кезіндегі жарылыстардан зардап шекпейді немесе қысқа тұйықталу жағдайлары. Бұл мұнай шұңқырлары немесе брандмауэрлер сияқты қосалқы нысандардың қажеттілігін жояды, тарату бөлмесінің инфрақұрылымы мен қауіпсіздікке байланысты инвестициялық шығындарын айтарлықтай азайту.

2. Экологиялық таза және ластанусыз

Жұмыс кезінде мұнай қалдықтары түзілмейді және зиянды газдар шығармайды. Ол үй ішінде тікелей орнатуға мүмкіндік береді үшін талап етілетін қатаң экологиялық сәйкестік стандарттарына толық сәйкес келетін қалдық мұнайды қалпына келтіруге арналған жабдыққа қажеттілік ауруханалар, мектептер және метро.

3. Төмен шу, аз ішінара разряд және тұрақты жұмыс

Оңтайландырылған ламинатталған кремний болат өзегі және ықшам орама құрылымы электромагнитті тиімді түрде азайтады діріл, нәтижесінде төмен жұмыс шуы. Жартылай разряд деңгейлері үй ішінде және ішінде қатаң бақыланады ондаған жылдар бойы тұрақты, үздіксіз жұмыс істеуді қамтамасыз ететін оқшаулаудың ескіруін болдырмау үшін халықаралық стандарттар.

4. Төмен энергия тұтыну және үнемділік

Жоғары сортты дәнді-бағдарланған кремний болат өзектерімен жасалған қондырғы айтарлықтай төмен жүктемені көрсетеді және стандартты трансформаторлармен салыстырғанда жүктеме жоғалтулары. Ұзақ мерзімді жұмыс энергияны тұтынуды тиімді азайтады және төмендетеді кәсіпорынның электр энергиясына байланысты операциялық шығындары.

5. Техникалық қызмет көрсетусіз дизайн

Мерзімді оқшаулағыш майдың қажеттілігін болдырмайтын ауадан оқшауланған, табиғи ауамен салқындатылған құрылыммен ерекшеленеді. сынау немесе ауыстыру. Күнделікті техникалық қызмет көрсету тек қарапайым шаңды кетіру мен тексерулерді қажет етеді, соның нәтижесінде жабдықтың қызмет ету мерзімі ішінде еңбек және қосалқы бөлшектер шығындарын айтарлықтай үнемдеу.

6. Қоршаған ортаға күшті бейімделу

-20°C пен +40°C аралығындағы қоршаған орта температурасында сенімді жұмыс істейді. Ол ішкі орталарға жарамды жоғары ылғалдылықпен, 1000 метрге дейінгі биіктікпен және шаңды жағдайлармен сипатталады, бұл оны арнайы мамандар үшін өте қолайлы етеді. жертөлелер, туннельдер, зарарсыздандырылған медициналық палаталар және оқу ғимараттары сияқты орындар.

7. Ықшам құрылым және оңай орнату

750 кВА үш фазалы құрғақ түрдегі трансформатор ықшам және жеңіл, қуатта қажет кеңістікті азайтады. тарату бөлмесі. Стандартты көтеру құлақтары мен алдын ала конфигурацияланған терминалдар тасымалдау мен көтеруді тиімді түрде жеңілдетеді орнату уақытын қысқарту.

Жұмыс принципі

Usune 750кВА үш фазалы құрғақ түрдегі трансформатор кернеуді түрлендіруге және электр қуатын беруге негізделген электромагниттік индукция принципі. Оның негізгі жұмыс логикасы келесідей:

1. Бірінші реттік орам арқылы өтетін айнымалы ток периодты айнымалы магнит ағынын тудырады. ламинатталған темір өзек ішінде;

2. Айнымалы магнит ағыны екінші реттік орамға еніп, айнымалы электр қозғаушы күшін (ЭМӨ) тудырады. электромагниттік индукция арқылы қайталама катушкада;

3. Бастапқы және қайталама орамдар арасындағы айналымдардың қатынасына байланысты айнымалы ток кернеуі жоғарылатылады немесе төмендетіледі. Қуатты беруді жеңілдету үшін. Майға батырылған трансформаторлардан айырмашылығы, бұл құрылғы негізгі орта ретінде ауаны пайдаланады. орама және өзек оқшаулауы, сондай-ақ жылуды диссипациялау, сұйық оқшаулағыш майдың қажеттілігін болдырмайды. Жылу жұмыс кезінде пайда болатын табиғи конвекция немесе ауаны мәжбүрлі салқындату арқылы бөлінеді; процесс қауіпсіз және қауіп-қатерсіз, кернеуді сенімді түрлендіруді және электр қуатын беруді қамтамасыз етеді.

Негізгі техникалық сипаттамалар

1. Электрлік параметрлер

2. Қоршаған орта параметрлері

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Нақты әлемдегі қолдану жағдайлары

1-жағдай: А дәрежесіндегі ауруханаға арналған ішкі электр қуатын тарату жобасы

Шығыс Қытайдағы А дәрежелі жалпы аурухана ескірген майға батырылған жабдықты екі Усуна 750 кВА үш фазалы құрғақ құрылғыға ауыстырды. ICU, бейнелеу орталығында және операциялық бөлмелердегі маңызды жабдықты қуаттандыру үшін типті трансформаторлар.

- Жобаның қиындықтары: мұнаймен толтырылған дәстүрлі жабдық өрт қаупін тудырды, операциялық шу пациентті алаңдатты күтім ортасы және күнделікті техникалық қызмет көрсету айтарлықтай жұмыс күшін қажет етеді.

- Қолдану нәтижелері: Майсыз құрылым аурухананың өрт қауіпсіздігінің қатаң стандарттарына сай болды; төмен жартылай разряд сипаттамалары дәл медициналық жабдықтың тұрақты жұмысын қамтамасыз етті; техникалық қызмет көрсетпейтін дизайн қысқарды жыл сайынғы техникалық қызмет көрсету шығындары 70%-ға; және жабдық үш жыл қатарынан ақаусыз жұмыс істеді.

2-жағдай: Азық-түлік комбинатына арналған цехтық қосалқы станция жобасы

Чжэцзяндағы тамақ өңдеу зауыты 750 кВА құрғақ түрдегі Усунэ трансформаторларын өндірістік желі машиналарына қуаттандыру үшін қабылдады.

- Жобаға қойылатын талаптар: Таза, майсыз өндіріс ортасы; энергия үнемдейтін жабдық; және жарамдылығы шаңды цех жағдайлары.

- Қолдану нәтижелері: Шығыны аз ядролар зауыттың қуат тұтынуын тиімді төмендетті; ауадан оқшауланған құрылым тамақ ингредиенттерінің маймен ластану қаупін жойды; және шаңға төзімді орама құрылымы қамтамасыз етілген шаңды ортада үздіксіз, тұрақты жұмыс.

Жиі қойылатын сұрақтар

1-сұрақ: Usune 750kVA үш фазалы құрғақ түрдегі трансформаторды ашық ауада орнатуға бола ма?

A1: Стандартты үлгі ≤1000м биіктіктегі, температурадағы орталар үшін қолайлы, ішкі пайдалануға арналған. -20°C және +40°C аралығында және ылғалдылық ≤95% (конденсацияланбайды). Сыртта қолдануға арналған, қорғаныс қоршаулары және жаңбырдан қорғайтын құрылымдар күрделі сыртқы жағдайларға бейімделуі мүмкін.

2-сұрақ: Техникалық қызмет көрсетілмейтін модель мерзімді тексерулерді мүлдем қажет етпейді ме?

A2: Майға батырылған трансформаторлармен салыстырғанда бұл өнім майды ауыстыру, майды сынау және майды қажет етпейді. шұңқырларды тазалау, оны техникалық қызмет көрсетпейтін жабдыққа жатқызу. Дегенмен, тоқсан сайынғы тексерулерді тексеру ұсынылады орамдарда шаңның жиналуы, терминалдың тығыздығы және желдеткіш ауа ағыны үшін; шаң тудыратын ауа ағынының алдын алу бітелу жылудың таралуын сақтауға көмектеседі және жабдықтың қызмет ету мерзімін ұзартады.

3-сұрақ: Dyn11 векторлық тобы басқа конфигурациялармен салыстырғанда қандай артықшылықтарды ұсынады?

A3: Usune бірліктері төмен нөлдік кедергісі және күштілігі бар Dyn11 векторлық тобымен стандартты түрде келеді. үш фазалы жүктеменің теңгерімсіздігін және гармониканы басу мүмкіндіктері, осылайша 0,4 кВ шығыс кернеуін тұрақтандыру. Олар ауруханалар, коммерциялық ғимараттар, және зауыттар — кернеудің ауытқуының сезімтал жабдыққа әсерін тиімді түрде азайту.
