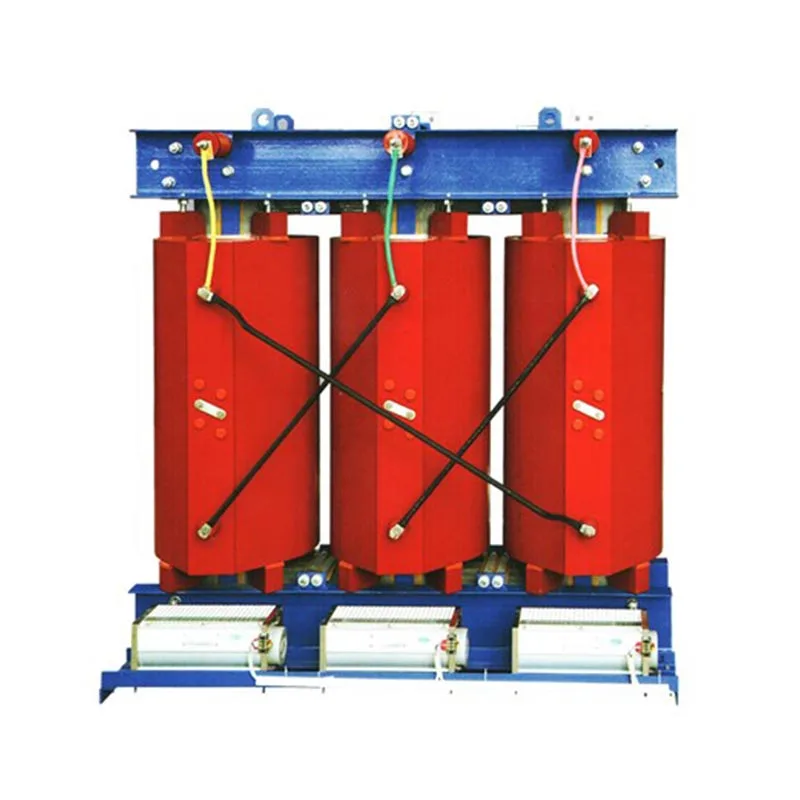

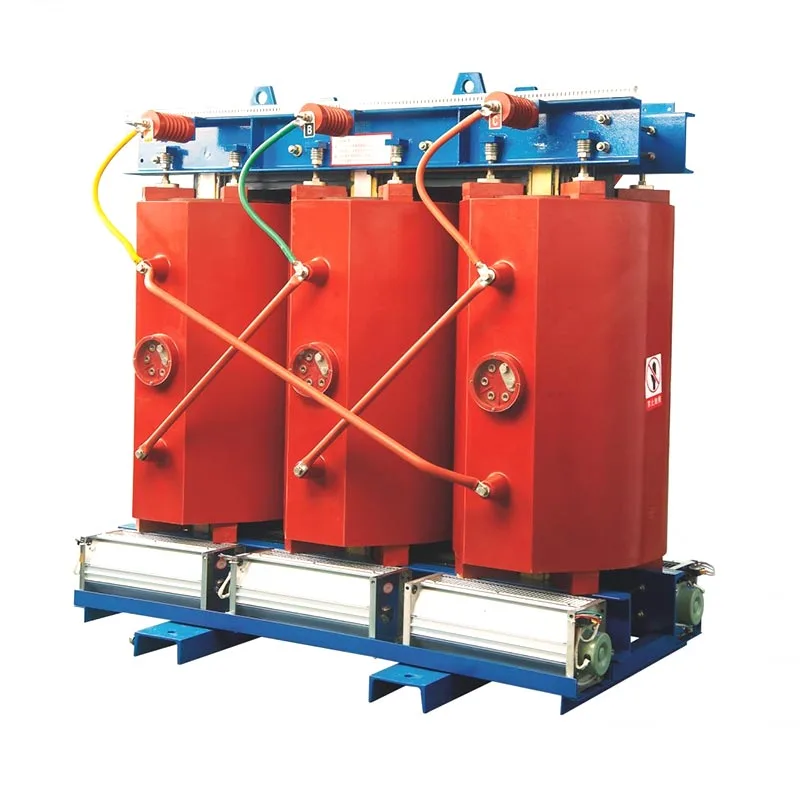

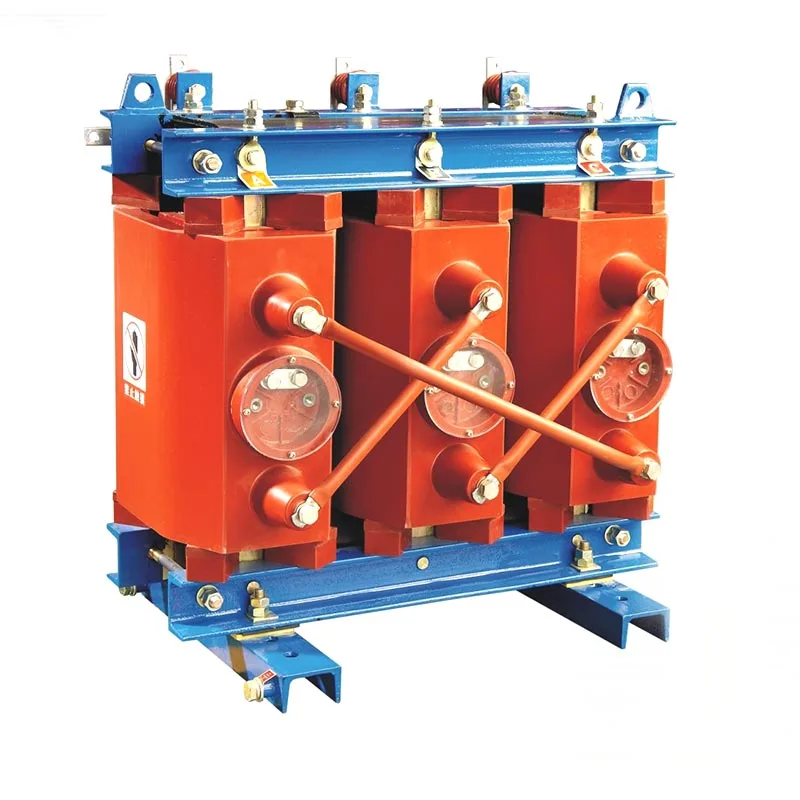

630кВА эпоксидті шайырлы құрғақ түрдегі трансформатор

Usune 630 кВА эпоксидті шайырлы құрғақ түрдегі трансформатор - бұл ішкі электр қуатына арналған майсыз тарату трансформаторы жоғары қауіпсіздік стандарттарын талап ететін жеткізу сценарийлері. Ол жоғары және төмен вольтты орамдарды қамтиды жоғары температураға төзімді эпоксидті шайыр және оқшаулау және жылуды тарату үшін ауаға сүйенеді. Бұл дизайн майға батырылған трансформаторлармен байланысты қауіпсіздік қауіптерін түбегейлі жояды, мысалы, майдың ағуы, өрт және жарылыстар—және жұмыс кезінде зиянды газдардың нөлдік эмиссиясын қамтамасыз етеді.

Жоғары ылғалдылықпен, шаңмен немесе биіктікпен сипатталатын күрделі ішкі орталар үшін қолайлы, бұл жабдық ауруханаларда, мектептерде, метро станцияларында, сауда кешендерінде және өнеркәсіптік кәсіпорындарда кеңінен қолданылады. 630 кВА рейтингі шағын және орта қуатқа арналған қосымшаларға, қуат көзінің қуатын теңестіруге, орнатуға арналған негізгі спецификация болып табылады кеңістік талаптары және энергия тиімділігі; бұл жаңа қондырғылар үшін де, қайта жабдықтау үшін де таңдаулы таңдау ішкі электр тарату жүйелері.

Өнімнің негізгі мүмкіндіктері

1. Өртке және жарылысқа төзімділік; Жоғары қауіпсіздік

Ол жоғары температураға төзімді F класты эпоксидті шайырлы оқшаулағыш материалдарды пайдаланады және оқшаулағыш майы жоқ. Тіпті шамадан тыс жүктеме немесе қысқа тұйықталу сияқты төтенше жағдайларда құрылғы өртенбейді, жарылып кетпейді немесе ағып кетпейді. Оның жоғары қауіпсіздік рейтингі қоғамдық ғимараттар мен жер асты үшін қатаң өрт қауіпсіздігі ережелеріне толығымен сәйкес келеді бос орындар.

2. Экологиялық таза; Нөлдік ластану

Пайдалану мұнайдың ластануын немесе улы/зиянды газдардың бөлінуін қамтымайды. Ол арнайы мұнай шұңқырларын немесе қажет етпейді өртке қарсы тосқауылдар және тікелей үй ішінде орнатуға болады, бұл құрылыстық шығындарды тиімді төмендетеді және төмен көміртекті, экологиялық таза дамуға бағытталған салалық тенденцияларға сәйкес келу.

3. Төмен шу және төмен ішінара разряд; Тұрақты жұмыс

Оңтайландырылған өзек және фольга орамасының құрылымдары магниттік діріл шуын және ішкі ішінараны айтарлықтай азайтады разряд деңгейлері. Бұл электр эрозиясынан туындаған оқшаулаудың қартаюына жол бермейді, тұрақты, үздіксіз жұмысын қамтамасыз етеді 20 жылдан астам.

4. Төмен энергия тұтыну және жоғары тиімділік

Темір өзегі жоғары сапалы дәнді-бағытталған кремний болат парақтардан жасалған, бұл екі жүктемені де тиімді азайтады. және жүктеме жоғалтулары. Ұзақ мерзімді пайдалануды көздейтін коммерциялық және өнеркәсіптік жобалар үшін бұл айтарлықтай төмендейді энергияны тұтынуды және электр энергиясын пайдалану көрсеткіштерін жақсартады.

5. Ауа салқындатылған және техникалық қызмет көрсетусіз

630 кВА эпоксидті шайырлы құрғақ түрдегі трансформатор ауа оқшаулауын және табиғи немесе мәжбүрлі ауамен салқындату құрылымын пайдаланады. Ол оқшаулағыш майды мерзімді ауыстыру, сынау немесе сүзу қажеттілігін жояды; күнделікті техникалық қызмет көрсету тек қарапайым шаңды кетіруді және тазалауды қажет етеді, бұл ағымдағы жұмыс үшін еңбек және материал шығындарын күрт төмендетеді операциялар.

6. Жоғары бейімділік және жан-жақты қолдану

Ол -20°C-тан +40°C-қа дейінгі қоршаған орта температурасында, 1000 метрге дейінгі биіктікте және салыстырмалы ылғалдылық ≤95% (конденсацияланбайтын). Ол жер асты сияқты күрделі жұмыс орталарына қолайлы туннельдер, шаң басқан өнеркәсіптік зауыттар және ылғалдылығы жоғары медициналық палаталар.

7. Ықшам құрылым және оңай орнату

Құрылғы ықшам және жеңіл, электр қуатын тарату бөлмесінде ең аз орын алады. Оның модульдік, стандартталған құрылым тасымалдау мен көтеруді жеңілдетеді, ал орнында жинау процесі қарапайым, күрделі қолдау көрсететін азаматтық инженерлік инфрақұрылымды қажет етпейді.

Жұмыс принципі

Usune 630кВА эпоксидті шайырлы құрғақ түрдегі трансформатор электромагниттік индукция принципі негізінде жұмыс істейді. Майсыз оқшаулау және жылуды тарату құрылымы - дәстүрлі майға батырылғаннан айтарлықтай ерекшеленеді. трансформаторлар - оның жұмысы келесідей жүреді:

1. Айнымалы ток (AC) бірінші реттік орамаға еніп, үздіксіз өзгеретін айнымалы магнит ағынын тудырады. ламинатталған темір өзек ішінде;

2. Айнымалы магнит ағыны екінші реттік орамға еніп, айнымалы электр қозғаушы күшін (ЭМӨ) тудырады. электромагниттік индукция арқылы қайталама катушкада;

3. Бастапқы және қайталама орамдар арасындағы айналымдардың арақатынасына байланысты айнымалы ток кернеуі жоғары немесе төмендетілді. электр қуатының тұрақты берілуіне қол жеткізу;

4. Ауаны оқшаулау және жылуды тарату үшін орта ретінде пайдаланып, орамдар мен өзек жылуды табиғи жолмен таратады. кернеуді түрлендіруді және қуат беруді қауіпсіз орындайтын конвекциялық немесе мәжбүрлі ауа желдеткіштері.

Техникалық сипаттамалар кестесі

1.Электрлік өнімділік параметрлері

2. Жұмыстың қоршаған орта жағдайлары

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Нақты әлемдегі жобаны қолдану жағдайы

1-жағдай: А дәрежелі қалалық үшінші стационарға арналған ішкі электр қуатын тарату жобасы

Чжэцзян қаласындағы А дәрежелі жоғары дәрежелі аурухана қуатпен қамтамасыз ету үшін екі Usune 630 кВА эпоксидті шайырлы құрғақ түрдегі трансформаторды сатып алды. пациенттердің палаталарына және дәл медициналық жабдықтарға. Өнімнің майсыз, отқа төзімді, шуы аз және төмен жартылай разрядты сипаттамалар, шешім медициналық мекемелердегі өрт қаупін жояды және шуды болдырмайды КТ және МРТ сканерлері сияқты дәл жабдық үшін тұрақты қуат көзін қамтамасыз ету кезінде пациенттерді алаңдатудан. Жабдық үш жыл бойы техникалық қызмет көрсету үшін ешбір бос уақытты қажет етпестен бірқалыпты және үздіксіз жұмыс істеді.

Жағдай 2: Қалалық метро станциясының қосалқы электрмен жабдықтау жүйесі

Қытайдың бір қаласындағы метро желісі электр қуатын тарату бөлмесінде төрт Usune 630 кВА құрғақ трансформаторды орналастырды. метро станциясы. Жоғары ылғалдылық, нашар желдету сияқты жер асты кеңістігіндегі қиындықтарды шешу, өрт қауіпсіздігінің қатаң талаптары және шектеулі орнату кеңістігі — өнім туннельге өте қолайлы операциялық стандарттар. Оның артықшылықтарына ылғал мен шаңға төзімділік, жарылысқа төзімділік және отқа төзімділік жатады метроның қосалқы жүйелерін қауіпсіз электрмен жабдықтауды қамтамасыз ететін мүмкіндіктер мен ықшам із.

Жиі қойылатын сұрақтар

1-сұрақ: Үй ішінде орнатуға арналған Usune 630kVA эпоксидті шайырлы құрғақ түрдегі трансформатордың негізгі артықшылықтары қандай? майлы трансформаторлармен салыстырғанда?

A1: Біріншіден, ол толығымен майсыз, өрт, жарылыс және майдың ағу қаупін жояды; ол мұнай шұңқырларын қажет етпейді немесе өртке қарсы қондырғылар, бұл оны әртүрлі жабық үй орталарына қолайлы етеді. Екіншіден, ол нөлді шығарады пайдалану кезінде зиянды шығарындыларды азайтады және майды өзгертуді немесе тиісті техникалық қызмет көрсетуді қажет етпейді, бұл айтарлықтай төмендетеді ұзақ мерзімді жөндеу және жөндеу шығындары. Үшіншіден, оның шуы аз және жартылай разряды төмен өнімділігі сезімтал медициналық және қорғайды кернеу ауытқуының кедергілерінен автоматтандырылған дәл жабдықты қауіпсіз, таңдаулы таңдау жасайды мектептер, ауруханалар және метро сияқты қозғалыс көп аймақтар.

2-сұрақ: Бұл трансформатор ылғалдылығы жоғары, шаңды зауыттық ортада сенімді жұмыс істей ала ма?

A2: Иә. Usune орамдарды толығымен қаптайтын оңтайландырылған интегралды эпоксидті шайырды инкапсуляциялау процесін пайдаланады, ылғал мен шаңның түсуін тиімді бөгеу. Өнім шаңды ішкі ортада тұрақты жұмыс істейді ылғалдылық деңгейі 95% дейін (конденсацияланбайды). Шаң деңгейі өте жоғары орталар үшін арнайы қорғаныс корпусы жылу диссипациясын бұзбай, қоршаған ортаға төзімділікті арттыру үшін қосуға болады.

3-сұрақ: Стандартты Usune 630kVA моделі халықаралық желі стандарттарымен үйлесімді ме?

A3: Стандартты үлгі қос жиілікті жұмысты (50/60 Гц) қолдайды және көптеген желілерде желі сипаттамаларына сәйкес келеді. дүние жүзіндегі елдер. Оның 10кВ/10,5кВ жоғары вольтты кірісі және 0,4кВ төмен вольтты шығысы бар, Dyn11 пайдаланады қосылу тобы, және 6% стандартты кедергі кернеуі бар. Арнайы кернеуге қатысты талаптар үшін, кедергі немесе сыйымдылық параметрлері бойынша біздің фабрика белгілі бір торға бейімделген теңшелген өндірісті ұсынады жобаңыздың техникалық сипаттамалары.

Бренд профилі және қорытынды Қытайда негізделген және энергетикалық жабдықта он жылдан астам терең тәжірибесі бар өнеркәсіп, Zhejiang Usune Electric Co., Ltd. эпоксидті шайырлы құрғақ түрдегі трансформаторлардың сенімді жеткізушісі болып табылады. Біз жүзеге асырамыз кіретін кремний болат шикізатын тексеруден бастап бүкіл процесс бойына сапаны кешенді бақылау дайын өнімді ішінара разрядты сынауға арналған материалдар — барлық 630 кВА сериялы өнімдердің сәйкес келуін қамтамасыз ету электр энергетикасының халықаралық стандарттары. Тікелей зауыттық сатуды, теңшелген дизайнды және бір терезені пайдалану сатудан кейінгі техникалық қолдау көрсету үшін біз қауіпсіз, энергияны үнемдейтін және ұзаққа созылатын ішкі қосалқы станциялар шешімдерін ұсынамыз бүкіл әлем бойынша коммерциялық, медициналық, көліктік және өнеркәсіптік жобалар.
